| Номер в госреестре | 75336-19 |
| Наименование СИ | Измерители сопротивления изоляции |
| Обозначение типа СИ | ИСИ |
| Изготовитель | Общество с ограниченной ответственностью «Компания «Стальэнерго» (ООО «Компания «Стальэнерго»), г. Белгород |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления изоляции ИСИ (далее - измерители) измерений электрического сопротивления постоянному току.
предназначены для
Принцип действия измерителей основан на измерении падения напряжения на сопротивлении, вызванном протеканием постоянного измерительного тока.
Конструктивно измерители представляют собой портативный прибор в корпусе из ударопрочной пластмассы. Органы управления и индикации расположены на верхней панели измерителя. На боковых панелях расположены разъемы для подключения напряжения питания, линии связи для передачи информации в систему автоматизированного диспетчерского контроля, разъемы для подключения измеряемых цепей.
Функционально измерители состоят из следующих узлов: блока коммутации, аналого-цифрового преобразователя (АЦП), микроконтроллера, источника измерительного напряжения 500 В, вторичного источника питания, блока индикации, блока клавиатуры, узла диспетчерского контроля, интерфейса RS-485.
Для определения величины сопротивления изоляции в измеряемую цепь подаётся измерительное напряжение 500 В. В результате этого по цепи протекает ток, и на измерительном резисторе создается падение напряжения, пропорциональное сопротивлению изоляции в цепи. Результат измерения пересчитывается в величину сопротивления изоляции измеряемой цепи, которая отображается на знакосинтезирующем индикаторе, а также передается в систему автоматизированного диспетчерского контроля.
Схема пломбировки измерителей от несанкционированного доступа осуществляется путем нанесения оттиска клейма в заполненные мастикой пломбировочные гнезда, находящиеся на задней крышке.

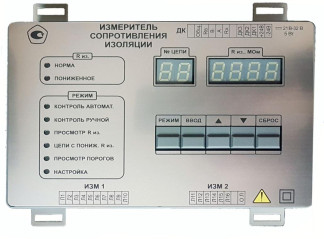

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки измерителей от несанкционированного доступа представлена на рисунке 2.
место
нанесения
знака
утверждения
типа
I R из. |
НОРМА
ПОНИЖЕННОЕ
РЕЖИМ I
Ф КОНТРОЛЬ АВТОМАТ. ф КОНТРОЛЬ РУЧНОЙ Ф ПРОСМОТР R из. ф ЦЕПИ С ПОНИЖ. R из. • ПРОСМОТР ПОРОГОВ ф НАСТРОЙКА
ИЗМ 1
Рисунок 2 -Схема пломбировки измерителей
Конструкция измерителей исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Измеритель сопротивления изоляции ИСИ |
| Номер версии (идентификационный номер) ПО | sxISI ke 11 3.hex sxISI km 1 1 3.hex sxISI ind 1 1 1.hex sxISI rele1 1 1 1.hex sxISI rele2 2 1 1.hex |
| Цифровой идентификатор ПО | 60FAF0BD61E29ECF758B23 CEB20A2612 CCF5C22164D71354329D110621117DB5 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления, МОм | от 0,015 до 200 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, % | ±10 |
| Наименование характеристики | Значение |
| Количество измерительных каналов | 16 |
| Напряжение при измерении сопротивления изоляции, В | 500±25 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 21 до 32 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 146х222х85 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -5 до +60 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 25000 |
| Степень защиты IP по ГОСТ 14254-2015 | IP40 |
наносится на лицевую панель измерителя методом трафаретной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель сопротивления изоляции | ИСИ | 1 шт. |
| Руководство по эксплуатации | ЕИУС.411212.001РЭ | 1 экз. |
| Методика поверки | РТ-МП-5830-551-2019 | 1 экз. |
| Этикетка | ЕИУС.411212.001ЭТ | 1 шт. |
| Адаптер | ЕИУС.411212.001.500 | 1 шт. |
| Комплект соединителей | ЕИУС.411212.001.550 | 1 компл. |
| Упаковка | ЕИУС.411212.001.600 | 1 компл. |
осуществляется по документу РТ-МП-5830-551-2019 «ГСИ. Измерители сопротивления изоляции ИСИ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 11 марта 2019 г. Основные средства поверки:
- магазины сопротивления Р40101, Р40102, Р40103, Р40104 (регистрационный номер в Федеральном информационном фонде 10547-86);
- магазины сопротивления Р40105, Р40106, Р40107, Р40108 (регистрационный номер в Федеральном информационном фонде 9381-83);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и на переднюю панель измерителя.
приведены в эксплуатационном документе.
ЕИУС.411212.001ТУ Измерители сопротивления изоляции ИСИ. Технические условия
| Зарегистрировано поверок | 798 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
