| Номер в госреестре | 75339-19 |
| Наименование СИ | Комплексы акустико-эмиссионные измерительные |
| Обозначение типа СИ | A-Line PCI, A-Line DDM, A-Line DS |
| Изготовитель | Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ"), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы акустико-эмиссионные измерительные «A-Line PCI», «A-Line DDM», «A-Line DS» (далее по тексту - комплексы «A-Line») предназначены для многоканальной регистрации и измерений параметров электрических сигналов акустической эмиссии совместно с преобразователями акустической эмиссии, не входящими в состав комплексов «A-Line», с целью оценки технического состояния опасных производственных объектов при проведении неразрушающего контроля.
Принцип действия комплексов «A-Line» основан на аналогово-цифровом преобразовании напряжения электрического тока электрических сигналов акустической эмиссии (далее по тексту - АЭ), поступающих от преобразователей акустической эмиссии (далее по тексту - ПАЭ), с последующей обработкой, отображением и сохранением полученных данных.
Комплексы «A-Line» представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной информации. Каждый измерительный канал комплексов «A-Line» содержит аналоговый тракт, аналогово-цифровой преобразователь (далее по тексту - АЦП), блок цифровой обработки и блок передачи данных на внешнюю вычислительную станцию (компьютер) с набором периферийных устройств.
Комплексы «A-Line PCI», «A-Line DDM», «A-Line DS» отличаются архитектурой построения и составом входящего в них оборудования. Наименование модели комплексов «A-Line» формируется по принципу:
«A-Line X-M»,
где X - обозначение типа комплекса, M - номер модификации.
В состав комплексов «A-Line» входят один или несколько блоков сбора и обработки данных и подключаемые к ним внешние устройства.
В комплексах «A-Line PCI» и «A-Line DS» обработка АЭ информации производится в блоках сбора и обработки данных, в которые устанавливаются электронные платы обработки данных. В комплексах «A-Line PCI» электрические сигналы акустической эмиссии передаются в блок сбора данных в аналоговом виде, а в комплексах «A-Line DS» - в цифровом. В комплексах «A-Line DDM» обработка АЭ информации производится во внешних устройствах и передается в цифровом виде в блоки сбора и обработки данных, в которых устанавливаются контроллеры для сбора уже обработанных данных.
Конструктивно блоки сбора и обработки данных могут быть выполнены в одном из следующих исполнений:
- персональный или индустриальный (промышленный) компьютер, оснащенный отдельным монитором, клавиатурой, мышью и другими необходимыми периферийными устройствами;
- компьютерный моноблок, оснащенный встроенным дисплеем, клавиатурой и набором коммуникационных разъемов;
- персональный или индустриальный (промышленный) компьютерный блок, визуализация результатов работы и управление которым осуществляются через внешний подключаемый компьютер.
В состав комплексов «A-Line» также могут входить следующие подключаемые внешние устройства:
- малошумящие предусилители сигналов АЭ семейства «ALP» (далее по тексту -предусилители «ALP») и многоканальные промежуточные усилители семейства «ALB» (далее по тексту - усилители «ALB») для комплексов «A-Line PCI»;
- модули цифровой обработки и передачи параметров АЭ семейства «ALM» (далее по тексту - модули «ALM») и разветвители семейства «ALMB» (далее по тексту - разветвители «ALМB») для комплексов «A-Line DDM»;
- модули цифрового преобразования и передачи первичных АЭ данных семейства «ALC» (далее по тексту - модули «ALC») для комплексов «A-Line DS».
Наименование подключаемых внешних устройств отражает их принадлежность к комплексам «A-Line» определенного типа, внутренние особенности и набор дополнительных опций и формируется по принципу:
«ИМЯ-MNX»,
где ИМЯ - название конкретного устройства (ALP, ALB, ALM, ALMB, ALC), MN -номер модификации, X - дополнительные функции.
Модули «ALM» и «ALC» содержат встроенные малошумящие предусилители и АЦП. К аналоговым входам предусилителей «ALP» и модулей «ALM» и «ALC» могут подключаться ПАЭ без встроенного предусилителя, согласованные по частотному диапазону с характеристиками измерительных каналов комплексов «A-Line». К аналоговым входам усилителей «ALB» могут подключаться ПАЭ со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками измерительных каналов комплексов «A-Line».
Модель (исполнение) блока сбора и обработки данных, число предусилителей «ALP» или модулей «ALM» и «ALC», усилителей «ALB», разветвителей «ALMB» и блоков сбора и обработки данных, входящих в состав комплексов «A-Line», определяют количество измерительных каналов, которое указывается в паспорте. Комплексы «A-Line» имеют различные варианты исполнения, отличающиеся друг от друга типом, количеством каналов, конструктивным исполнением блока сбора и обработки данных и функциональными возможностями.
Комплексы «A-Line» имеют возможность регистрации и обработки электрических сигналов АЭ, предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы «A-Line» позволяют записывать, отображать графически и передавать на внешние носители информации параметры, форму и Фурье-спектры импульсов АЭ.
Различные функции и режимы работы комплексов «A-Line» активируются и управляются с помощью специализированного программного обеспечения (далее по тексту -ПО) при помощи клавиатуры путем нажатий отдельных кнопок и их комбинаций или манипулятора типа «мышь».
Общий вид комплексов «A-Line» представлен на рисунке 1.
Пломбирование комплексов «A-Line» не предусмотрено.

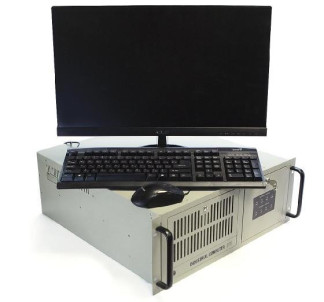

Блок сбора и обработки данных с отдельным _монитором и клавиатурой_
Блок сбора и обработки данных в виде компьютерного моноблока
Блок сбора и обработки данных, управляемый через внешний компьютер
Блок сбора и обработки данных, управляемый _через внешний компьютер_
б) общий вид предусилителей семейства «ALP» и модулей семейства «ALC»
| •ф | ф | |
| в) общий вид модулей семейства «A | LM» | |
Комплексы «A-Line» имеют в комплекте предустановленное специализированное ПО.
ПО предназначено для обеспечения функционирования и управления пользовательским интерфейсом комплексов «A-Line». ПО является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | A-Line |
| Номер версии (идентификационный номер ПО), не ниже | 6.0.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики комплексов «A-Line» приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики комплексов «A-Line»
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | от 1 до 1 800 |
| Диапазон рабочих частот*, кГц | от 1 до 1 000 |
| Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ | от -3 до +1 |
| Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более | 30 |
| Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее | 60 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ | ±1 |
| Минимальная измеряемая длительность импульса АЭ, мкс, не более | 1 |
| Максимальная измеряемая длительность импульса АЭ, мкс, не менее | 65 000 |
| Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс | ±(1,5 + 0,0001 D) |
| Минимальное регистрируемое число выбросов в импульсе АЭ, шт. | 1 |
| Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее | 32 000 |
| Дискретность времени регистрации импульса АЭ, мкс, не более | 1 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц | от 90 до 264 от 47 до 63 |
| Максимальная мощность, потребляемая от сети переменного тока, кВт, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блок сбора и обработки данных - предусилитель «ALP», модуль «ALC» - усилитель «ALB» - модуль «ALM» - разветвитель «ALMB» | 510x485x270 105x60x50 360x200x160 160x85x60 260x180x110 |
| Масса, кг, не более: - блок сбора и обработки данных - предусилитель «ALP», модуль «ALC» - усилитель «ALB» - модуль «ALM» - разветвитель «ALMB» | 35 0,5 7 1 5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С: - блок сбора и обработки данных - предусилитель «ALP», усилитель «ALB» - модуль «ALM», разветвитель «ALMB», модуль «ALC» | от +5 до +40 от -40 до +85 от -30 до +60 |
| Средний срок службы, лет | 8 |
| * - номинальный диапазон рабочих частот выбирается (программируется) в пределах указанного диапазона рабочих частот и приводится в паспорте. Примечание - D - измеряемое значение длительности импульса АЭ. | |
наносится типографским способом на паспорт.
Таблица 3 - Комплектность комплексов «A-Line»
| Наименование | Обозначение | Количество |
| Комплекс акустико-эмиссионный измерительный в составе: | «A-Line X-M» | 1 шт. |
| Блок сбора и обработки данных | «A-Line X-M» | от 1 до 9 шт. |
| Предусилитель | «ALP-MNX» | * |
| У силитель | «ALB-MNX» | * |
| Модуль | «ALM-MNX» | * |
| Разветвитель | «ALMB-MNX» | * |
| Модуль | «AL^MNX» | * |
| Комплект терминаторов | * | 1 шт. |
| Комплект соединительных кабелей | * | 1 шт. |
| ПАЭ | * | * |
| Магнитный держатель ПАЭ | * | * |
| Ноутбук | * | * |
| Сетевой концентратор | * | * |
| Wi-Fi антенна | * | * |
| ПО | «A-Line» | 1 шт. |
| Руководство пользователя | «A-Line» | 1 экз. |
| Руководство по эксплуатации | ТНВЦ.412231.001РЭ | 1 экз. |
| Методика поверки | ТНВЦ.412231.001МП | 1 экз. |
| Паспорт | ТНВЦ.412231.001 -XXTC ** | 1 экз. |
| * - поставляется в соответствии с заказом; ** - обозначение в соответствии с исполнением. | ||
осуществляется по документу ТНВЦ.412231.001МП «Комплексы акустико-эмиссионные измерительные «A-Line PCI», «A-Line DDM», «A-Line DS». Методика поверки», утвержденному ООО «ИЦРМ» 19.02.2019 г.
Основное средство поверки:
- генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНВЦ.412231.001ТУ Комплексы акустико-эмиссионные измерительные «A-Line PCI», «A-Line DDM», «A-Line DS». Технические условия
