| Номер в госреестре | 75340-19 |
| Наименование СИ | Терминалы |
| Обозначение типа СИ | БЭ2704 5XX |
| Изготовитель | ООО НПП "ЭКРА", г.Чебоксары |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы типа БЭ2704 5XX (далее - терминалы) предназначены для преобразований мгновенных значений напряжения и силы переменного тока в цифровой сигнал по протоколу МЭК 61850-9-2LE.
Принцип действия терминалов основан на аналого-цифровом преобразовании (далее -АЦП) входных сигналов, их цифровой обработке, предоставлении результатов измерений через web-сервер и (или) передачи результатов преобразований по цифровым интерфейсам связи RS485 или Ethernet в информационные системы и системы управления более высокого уровня.
Терминалы содержат до 8 аналоговых входов для подключения цепей переменного тока и/или напряжения, гальванически развязанных от внутренних цепей. Входные цепи терминалов подключаются к вторичным обмоткам трансформаторов тока и трансформаторов напряжения.
Терминалы обеспечивают:
- прием аналоговых сигналов от измерительных трансформаторов тока и напряжения (на полевом уровне) и преобразование их в цифровой вид;
- публикацию цифровых данных в сети Ethernet в соответствии со спецификацией протокола МЭК 61850-9-2LE;
- аварийное осциллографирование аналоговых сигналов;
- регистрацию дискретных событий;
- конфигурирование, настройку и мониторинг с помощью специализированной технологической системы - автоматизированного рабочего места службы релейной защиты, автоматики (далее АРМ СРЗА) «EKRASMS» (через асинхронный канал связи или USB порт).
Для взаимодействия терминала по каналам связи используются следующие протоколы:
- МЭК 60870-5-103 (ГОСТ Р МЭК 60870-5-103-2005). Является открытым стандартным международным протоколом обмена. Используется для подключения терминала в автоматизированной системе управления технологическим процессом (далее по тексту - АСУ ТП);
- ЭКРА-SPA. Является расширенной спецификацией открытого протокола связи SPA-Bus и используется исключительно для взаимодействия терминала с комплексом программ EKRASMS.
В состав терминалов входят:
- блок логики;
- блок питания;
- блок аналоговых входов;
- плата объединительная.
Конструктивно терминалы выполнены в виде набора блоков, объединённых в кассету. Блоки вставляются в кассету по направляющим с передней стороны терминалов. Кассета защищена от внешних воздействий металлической плитой.
Терминалы изготавливаются в различных модификациях, отличающихся типом и количеством устанавливаемых блоков, метрологическими и техническими характеристиками.
На передней плите терминалов расположены:
- клеммные соединители для присоединения аналоговых цепей;
- светодиодные индикаторы сигнализации;
- разъем 1PPS для приема оптического сигнала синхронизации времени;
- разъем TTL1 для связи терминала с АСУ ТП, автоматизированной системой дистанционного управления (далее - АСДУ) и автоматизированным рабочим местом (далее -АРМ);
- Ethernet порты связи LAN1 и LAN2;
- сервисный разъем USB;
- табличка с техническими данными терминала;
- этикетка для пломбирования терминала.
Структура условного обозначения модификаций терминалов:
Б Э 2 7 04 5 ХХ XXX - 61
2 УХЛ 3.1
Блок
- Для энергетических объектов -Низковольтное комплексное устройство
управления, измерения, сигнализации, автоматики и защиты главных щитов (пунктов) управления подстанций
Место
пломбирования

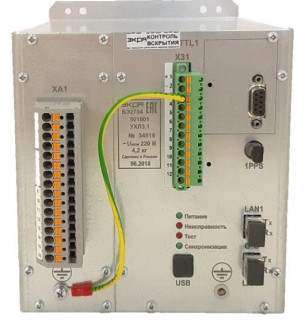

Рисунок 1 - Общий вид терминалов с обозначением мест пломбирования от несанкционированного доступа и нанесения знака поверки
Встроенное программное обеспечение (далее по тексту - ПО) реализовано аппаратно и является метрологически значимым. Метрологические характеристики терминалов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) терминалов предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные ПО терминалов представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО терминалов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер ПО) | не ниже 300 |
| Цифровой идентификатор ПО | — |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики терминалов приведены в таблице 2.
Таблица 2- Основные метрологические и технические характеристики терминалов
| Наименование характеристики | Значение |
| Номинальное значение фазного (линейного) напряжения переменного тока Цном? В | 100/V3 (100) |
| Номинальное значение силы переменного тока 1ном, А | 1; 5 |
| Диапазон преобразования среднеквадратического значения фазного (линейного) напряжения переменного тока при частоте 50 Гц, В | от 0,2-Ином до 1,9-Ином |
| Пределы допускаемой основной приведенной1 погрешности преобразований среднеквадратического значения фазного (линейного) напряжения переменного тока, %: - в диапазоне от 0,2-Цном до 0,7-Цном; - в диапазоне от 0,8-Цном до 1,2-Цном; - в диапазоне от 1,3-Цном до 1,9-Цном. | ±3,0 ±0,5 ±3,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности преобразований среднеквадратического значения фазного (линейного) напряжения переменного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % | ±1,5 |
| Пределы допускаемой дополнительной приведенной погрешности преобразований среднеквадратического значения фазного (линейного) напряжения переменного тока, вызванной изменением частоты входного сигнала от 45 до 55 Гц, % | ±0,2 |
| Диапазон преобразований среднеквадратического значения силы переменного тока при частоте 50 Гц, А | от 0,04-Тном до 4°-/ном |
| Пределы допускаемой основной приведенной погрешности преобразований среднеквадратического значения силы переменного тока, % | ±5,0 |
| Пределы допускаемой дополнительной приведенной погрешности преобразований среднеквадратического значения силы переменного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % | ±1,5 |
| Пределы допускаемой дополнительной приведенной погрешности преобразований среднеквадратического значения силы переменного тока, вызванной изменением частоты входного сигнала от 45 до 55 Гц, % | ±0,2 |
| Потребляемая мощность, Вт, не более | 10 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +35 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, не более, % | от -40 до +55 98 |
| Напряжение электрического питания постоянного тока, В | от 88 до 121 или от 176 до 242 |
| Г абаритные размеры (высотахширинахглубина), мм, не более | 195*159x193 |
| Масса, кг, не более | 4,5 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 125000 |
| Примечание - 1) - здесь и далее, приведенная погрешность выражается по отношению к номинальному значению величины | |
наносится на переднюю панель терминалов способом наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность терминалов представлена в таблице 3.
Таблица 3 - Комплектность терминалов
| Наименование | Обозначение | Количество |
| Терминал | БЭ2704 5XX | 1 шт. |
| Руководство по эксплуатации | ЭКРА.650321.062 РЭ | 1 экз. 1) |
| Паспорт | - | 1 экз. |
| Наименование | Обозначение | Количество |
| Методика поверки | ИЦРМ-МП-186-18 | 1 экз.1) |
| Примечание: 1) - 1 комплект на партию, поставляемую в один адрес (при первой поставке) и/или в соответствии с договором | ||
осуществляется по документу ИЦРМ-МП-186-18 «Терминалы типа БЭ2704 5XX. Методика поверки», утвержденному ООО «ИЦРМ» 23.11.2018 г.
Основное средство поверки:
-установка поверочная векторная компарирующая «УПВК-МЭ 61850» (регистрационный номер в Федеральном информационном фонде 60987-15);
-трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус терминала.
отсутствуют.
