Номер в госреестре | 75346-19 |
Наименование СИ | Измерители сопротивления петли "фаза-нуль", "фаза-фаза" |
Обозначение типа СИ | ИФН-300, ИФН-300/1 |
Изготовитель | Акционерное общество "Научно-производственная фирма "Радио-Сервис" (АО "НПФ "Радио-Сервис"), г. Ижевск |
Год регистрации | 2019 |
Срок свидетельства | 21.06.2029 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Измерители сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1 (далее по тексту - приборы) предназначены для измерений напряжения переменного тока, импеданса сети, электрического сопротивления постоянному току.
Принцип действия приборов основан на измерении напряжения переменного тока в цепи «фаза-нуль» или «фаза-фаза», падения напряжения на известной нагрузке и угла фазового сдвига между напряжением и током. На основании этих данных производится расчет комплексного сопротивления петли «фаза-нуль», «фаза-фаза». По известным значениям напряжения и сопротивления вычисляется ожидаемый ток короткого замыкания петли «фаза-нуль», «фаза-фаза».
Измерение электрического сопротивления постоянному току основано на измерении напряжения на нагрузке при протекании через нее испытательного тока.
При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе.
Основные узлы приборов: цепь управления нагрузкой, генератор испытательного тока, аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, блок питания с аккумулятором, дисплей, кнопки управления.
Приборы выпускаются в виде двух модификаций: ИФН-300 и ИФН-300/1, отличающихся функциональностью.
Модификация ИФН-300 имеет полный функционал, а в модификации ИФН-300/1 отсутствует функция измерений электрического сопротивления постоянному току (электрического сопротивления соединений проводников (металлосвязь)).
Приборы записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно модификация ИФН-300 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой.
Питание приборов автономное. Питание модификации ИФН-300 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания. Питание модификации ИФН-300/1 осуществляется от пяти сменных элементов типоразмера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

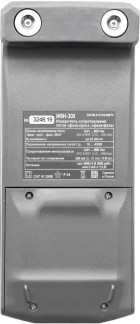

Общий вид приборов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Встроенное ПО приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | - |
Номер версии (идентификационный номер ПО) | Не ниже 1.00 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Напряжение переменного тока | |
Диапазон измерений напряжения переменного тока (действующее значение), В | от 10 до 450 |
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±(0,025-U+3 е.м.р.) |
Частота напряжения переменного тока, Гц | от 45 до 65 |
Активное, реактивное и полное сопротивления петли «фаза-нуль», «фаза-фаза» | |
Диапазоны измерений активного, реактивного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 200 |
Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 300 |
Пределы допускаемой основной абсолютной погрешности измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | ±((0,03+0,0001-(Ak/Z-1))-A+ 4 е.м.р.) |
Рабочий диапазон напряжения переменного тока, В | от 180 до 450 |
Ожидаемый ток короткого замыкания | |
Диапазон ожидаемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 |
Диапазон ожидаемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 |
Электрическое сопротивление постоянному току 1) (электрическое сопротивление соединений проводников (металлосвязь)) | |
Диапазон измерений электрического сопротивления постоянному току, Ом | от 0,01 до 999 |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±(0,03-R+3 е.м.р.) |
Продолжение таблицы 2 | Лист № 5 Всего листов 7 |
Наименование характеристики | Значение |
Примечания | |
U - измеренное значение напряжения, В; | |
АК - конечное значение диапазона измерений активного, | реактивного или полного |
сопротивлений, Ом; | |
А - измеренное значение активного, реактивного или полного сопротивлений, Ом; | |
Z - полное сопротивление петли «фаза-нуль ,«фаза-фаза» (включая измерительные кабели), | |
Ом; | |
R - измеренное значение сопротивления постоянному току, Ом; | |
е.м.р. - единица младшего разряда; | |
1) - только для модификации ИФН-300 |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочем диапазоне, составляют ±1,5 % от измеряемой величины.
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением относительной влажности воздуха в рабочем диапазоне, составляют ±1,5 % от измеряемой величины.
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение | |
ИФН-300 | ИФН-300/1 | |
Параметры электрического питания: | ||
- напряжение постоянного тока, В | от 5,2 до 7,5 | |
Г абаритные размеры, мм, не более | ||
- длина | 245 | 245 |
- ширина | 105 | 105 |
- высота | 65 | 88 |
Масса, кг, не более | 0,8 | |
Нормальные условия измерений: | ||
- температура окружающего воздуха, °С | от +15 до +25 | |
- относительная влажность воздуха, % | от 30 до 80 | |
- атмосферное давление, кПа | от 84 до 106 | |
Рабочие условия измерений: | ||
- температура окружающего воздуха, °С | от -15 до +50 | |
- относительная влажность воздуха, % | 90 при | +30 °С |
- атмосферное давление, кПа | от 84 до 106 | |
Средний срок службы, лет | 10 | |
Средняя наработка на отказ, ч | 8000 |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Измеритель сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1 (модификация по заказу) | - | 1 шт. |
Кабель измерительный красный, длиной 1,5 м | РЛПА.685551.002 | 1 шт. |
Кабель измерительный синий, длиной 1,5 м | РЛПА.685551.002-03 | 1 шт. |
Зажим типа «крокодил» | - | 2 шт. |
Блок питания | - | 1 1) 1 шт. 7 |
Bluetooth-USB адаптер | - | 1 1) 1 шт. 7 |
Элементы питания 1,5 В АА (LR6) | - | С 2) 5 шт. 7 |
Батарейный отсек | РАПМ.436244.007 | 1 шт. |
Сумка для переноски | - | 1 шт. |
Упаковка транспортная | - | 1 шт. |
Руководство по эксплуатации | РАПМ.411218.006РЭ | 1 экз. |
Примечания 1) - только для модификации ИФН-300; 2) - только для модификации ИФН-300/1 |
осуществляется по документу РАПМ.411218.006РЭ «Измерители сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ООО «ИЦРМ» 15.03.2019 г.
Основные средства поверки: установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71); вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); омметр цифровой Щ34 (регистрационный номер в Федеральном информационном фонде № 4274-74); магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
РАПМ.411218.006ТУ Измерители сопротивления петли «фаза-нуль», «фаза-фаза» ИФН-300, ИФН-300/1. Технические условия
