| Номер в госреестре | 75354-19 |
| Наименование СИ | Машины гидравлические для испытаний на сжатие |
| Обозначение типа СИ | D-3000 |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины гидравлические для испытаний на сжатие D-3000 (далее - машины) предназначены для измерений силы при испытаниях образцов из металлов и других материалов на сжатие.
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижного штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком или датчиком давления (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из силового основания с гидроцилиндром и нижней нагружающей площадкой, четырёх силовых колонн, верхней неподвижной траверсы с верхней нагружающей площадкой, гидростанции гидропривода, датчика силы, установленного на верхней неподвижной траверсе или в нагружающей гидравлической линии, электронного блока управления, установленного в стойке управления.
Испытываемый образец устанавливается в рабочее пространство между нижней и верхней нагружающими площадками. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который работает на сжатие.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

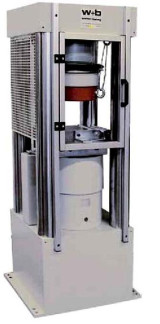

Общий вид машин и стойки управления приведены на рисунках 1 и 2.
Пломбирование машин гидравлических для испытаний на сжатие D-3000 не предусмотрено.
Для работы с машинами используется программное обеспечение «DionPro+», «Dion7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «DionPro+», «Dion7», «PROTEUS» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «DionPro+», «Dion7», «PROTEUS» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DionPro+ | Dion7 | PROTEUS |
| Номер версии (идентификационный номер ПО), не ниже | 6.5 | 2.3 | 2.7.0 |
| Цифровой идентификатор ПО | FEBEC813 | C8E91A92 | C5043FB8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 15 до 3000 |
| Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 15 до 60 кН включ. - в диапазоне св. 60 до 3000 кН включ. | ±2 ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Высота рабочего пространства, мм, не более | 1000 |
| Рабочий ход поршня гидроцилиндра, мм, не более | 200 |
| Габаритные размеры (ШхГхВ), мм, не более: - машины | 1050*1050x2700 |
| - стойки управления | 600x900x2400 |
| Масса, кг, не более - машин | 4700 |
| - стойки управления | 350 |
| Параметры электрического питания: - напряжение переменного тока, В | 380+38-57 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 4 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, %, не более | 85 |
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина гидравлический для испытаний на сжатие D-3000 | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Стойка управления с электронным блоком управления | - | 1 шт. |
| Г идростанция | - | 1 шт. |
| CD-диск с ПО | - | 1 шт. |
| CD-диск с руководством по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 01-19 | 1 экз. |
осуществляется по документу МП АПМ 01-19 «Машины гидравлические для испытаний на сжатие D-3000. Методика поверки», утвержденному ООО «Автопрогресс-М» 01.03.2019 г. Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,24 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «Walter + Bai AG», Швейцария
