| Номер в госреестре | 75362-19 |
| Наименование СИ | Колонки автозаправочные сжиженного природного газа |
| Обозначение типа СИ | ЛПА-СПГ-К |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная компания «ЛЕНПРОМАВТОМАТИКА» (ООО «НПК «ЛЕНПРОМАВТОМАТИКА»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К (далее - колонки) предназначены для измерений массы отпущенного газа и вычисления стоимости отпущенной дозы на автомобильных заправочных станциях, судовых бункеровочных станциях и других газозаправочных пунктах при заправке сжиженным природным газом (далее - СПГ) моторных транспортных средств.
Принцип действия колонок основан на измерении массы СПГ в линии заправки и газовозврата, и вычислении блоком управления колонки отпущенного количества газа и его стоимости.
Процедура отпуска СПГ выполняется автоматически.
Основными элементами колонки являются:
- линии заправки и возврата газа с массомерами, запорной арматурой (клапаны с электро- или пневмоприводом);
- электронный блок управления колонкой (далее — блок управления), расположенный внутри блока электроники колонки под откидной крышкой дисплея;
- раздаточный шланг с пистолетом;
- дренажный шланг с пистолетом.
Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. При заправке с захолаживанием на цифровом табло индицируется масса отпущенного СПГ за вычетом массы испарившегося газа, возвращенного в емкость хранения.
В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны по функциям и отличаются только конструктивным исполнением.
Задание дозы (массы или объема заправляемого газа) и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.
На цифровом табло в процессе заправки отображается цена, объем или масса и стоимость отпущенного газа.
Структура условного обозначения колонок:
ЛПА-СПГ -К-А/ххх МТ, где
А - количество постов;
ххх - максимальный расход газа;
M - вариант исполнения: отсутствие маркировки - стационарная, М - мобильная;
Т - вариант исполнения электронного блока управления: отсутствие маркировки - ЛПА, Т - блок управления «Топаз 306БУ10».

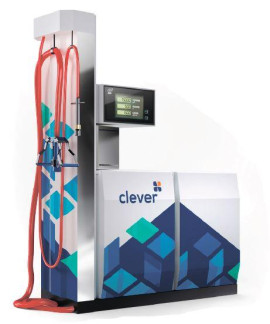

Общий вид колонки в стандартном конструктивном исполнении приведен на рисунке 1. Также возможен выпуск колонки в исполнении с выносным электронным блоком и дисплеем, в этом случае электронный блок с дисплеем располагается на расстоянии от газового отсека колонки и соединяется с ним кабелями. Место пломбирования в целях предотвращения несанкционированного изменения настроек и вмешательства показано на рисунке 2 (пломбируется блок управления, расположенный в блоке электроники под крышкой дисплея).
Колонки имеют встроенное программное обеспечение (ПО) КСПА-027 или «Топаз». Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение защищено от несанкционированного изменения путем пломбирования блока управления. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен пломбировкой блока управления.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| Для блока управления ЛПА | Для блока управления Топаз-306БУ10 | |
| Идентификационное наименование ПО | КСПА-027 | Топаз |
| Номер версии (идентификационный номер) ПО | не ниже 6.31 | не ниже 1712 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.
колонок представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон расхода СПГ: - стандартная колонка, кг/мин - высокопроизводительная колонка, кг/мин | от 5 до 130 от 10 до 500 |
| Пределы допускаемой относительной погрешности при измерении массы сжиженного природного газа, отпущенного потребителю, % | ±1,0 |
| Минимальная доза выдачи, (кг) - стандартная колонка - высокопроизводительная колонка | 20 50 |
| Максимальная доза для индикации, кг, не более: - стандартная колонка - высокопроизводительная колонка | 99999,99 999999,9 |
| Наименование характеристики | Значение |
| Количество постов, шт. | 1 или 2 |
| Масса, кг, не более | 500 |
| Габаритные размеры*мм, не более - длина, мм - высота, мм - ширина, мм | 1900 2500 1000 |
| Диапазон температуры рабочей среды (СПГ), оС | от -196 до -110 |
| Максимальное рабочее давление газа, МПа | 1,6 |
| Диапазон температуры окружающего воздуха, оС модели с обогревателем модели без обогревателя | от -40 до +40 от -20 до +40 |
| Относительная влажность окружающего воздуха для блока управления, %, не более | 95 |
| Напряжение питания (сеть переменного тока, 50 Гц), В | 220 + 23 |
| Потребляемая мощность, Вт, не более | 400 |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 31503 |
| Маркировка взрывозащиты | Ex II Gb 11А Т1 Х |
| *в зависимости от исполнения | |
наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол- во | Примечание |
| Колонки автозаправочные сжиженного природного газа | ЛПА-СПГ -К | 1 | Модель и исполнение согласно заказу |
| Комплект запасных частей | 1 | Согласно заказу | |
| Комплект эксплуатационной документации | 1 | ||
| Руководство по эксплуатации | ЛПА-99.010 РЭ | 1 | 1 экз. при групповой поставке |
| Формуляр | ЛПА-99.010.ххФО | 1 | децимальный номер в зависимости от модели |
| Методика поверки | ЛПА-99.010 Д22 | 1 | 1 экз. при групповой поставке |
осуществляется по документу ЛПА-99.010 Д22 «ГСИ. Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.04.2019.
Основное средство поверки:
установка УПГРК-СПГ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 74807-19, пределы допускаемой относительной погрешности ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на внутреннюю поверхность блока управления (Рисунок 3) и в формуляр или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ТУ 26.51.52-018-52122445-2017 Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К. Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
