| Номер в госреестре | 75366-19 |
| Наименование СИ | Устройства защиты и автоматики комплектные |
| Обозначение типа СИ | ТОР 200 |
| Изготовитель | Общество с ограниченной ответственностью «Релематика» (ООО «Релематика»), г. Чебоксары |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства защиты и автоматики комплектные ТОР 200 (далее - терминалы, устройства) предназначены для измерений действующих значений напряжения и силы переменного тока, коэффициента мощности, частоты переменного тока, регистрации, хранения и анализа информации.
Принцип действия терминалов основан на измерении и преобразовании аналоговых сигналов в цифровые коды, их цифровой обработке и отображении результатов на дисплее и передаче результатов измерений по цифровым интерфейсам связи в систему мониторинга и автоматизированную систему управления (АСУ) электрической подстанции или станции более высокого уровня.
Терминалы выполнены на микропроцессорной элементной базе и используются для выполнения функций релейной защиты и автоматики (РЗА), управления, сигнализации, измерения и диагностики различных типов энергетических объектов на электрических подстанциях и станциях с напряжением от 6 до 35 кВ. В зависимости от вида защищаемого присоединения в терминалы записывается соответствующее программное обеспечение, которое обеспечивает выполнение необходимых функций. Терминалы имеет свободно конфигурируемую логику, применение которой позволяет модифицировать типовые функциональные логические схемы, учитывая специфику защищаемого объекта и назначение устройства.
Терминалы могут быть интегрированы в состав системы мониторинга и АСУ по цифровым линиям связи. В составе устройства реализована поддержка стандартных международных протоколов Modbus, МЭК 60870-5-103, МЭК 60870-5-104, а также стандарта МЭК 61850-8-1 (MMS, GOOSE).
Терминалы комплектуются унифицированными блоками. В состав терминалов входят: блок логики, блок питания, блок(и) трансформаторов, блоки дискретных входов и выходов, блок индикации и управления, блок связи, объединительная плата и кассета. В терминалах предусмотрена возможность установки до двух блоков промежуточных трансформаторов (комплектов входных аналоговых цепей):
- Блок 1 подключается к вторичным обмоткам защиты измерительных трансформаторов тока/ напряжения;
- Блок 2 подключается к вторичным обмоткам измерений трансформаторов тока/напряжения.
В зависимости от предполагаемого места установки терминала предусмотрены два конструктивных исполнения с различными способами монтажа: с задним либо передним присоединением проводников.
Исполнение с задним присоединением проводников применяется при размещении терминала на двери релейного отсека ячейки комплексного разделительного устройства (далее -КРУ) или на передней панели шкафа защиты.
Исполнение с передним присоединением проводников применяется при установке терминала на заднюю стенку релейного отсека КРУ. Для местной сигнализации и управления используется выносной пульт типа ВПТ установленный на двери отсека или в любом удобном месте и соединенный с основным блоком кабелем связи.
Терминалы выпускаются в различных модификациях, отличающихся функциональным назначением:
- ТОР 200 Л - защита и автоматика линий;
- ТОР 200 В - защита и автоматика рабочего ввода;
- ТОР 200 С - защита и автоматика секционного выключателя (резервного ввода);
- ТОР 200 Н - защита и автоматика шинного трансформатора напряжения;
- ТОР 200 Д - защита и автоматика асинхронных и синхронных двигателей;
- ТОР 200 Т - защита и автоматика двух обмоточного трансформатора;
- ТОР 200 Р - автоматика управления регулирования под нагрузкой (РПН) трансформатора и автотрансформатора;
- ТОР 200 КЧР - контроллер частотной разгрузки;
- ТОР 200 АНЧ - автоматика ограничения снижения напряжения и частоты;
- ТОР 200 АС - устройство автоматической синхронизации синхронного генератора.
Структура условного обозначения терминалов (при заказе):
ТОР 200 ХХХ Х ХХ Х -16 Х Х УХЛ3.1
Климатическое исполнение и категория размещения по ГОСТ 15150-69
-Исполнение терминала (С)
-Поддержка стандарта МЭК 61850 (Р)
_ Исполнение по напряжению
оперативного тока (в соответствии с картой заказа)
_ Исполнение портов связи с АСУ (в
соответствии с картой заказа)
Аппаратное исполнение (в соответствии с картой заказа)
_ Типоисполнение по назначению (в
соответствии с картой заказа)
- Типоисполнение серии
Наименование комплектного устройства

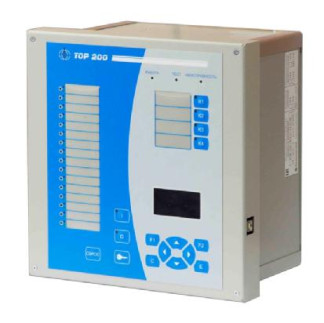

Исполнение с задним присоединением Исполнение с передним присоединением проводников проводников
В терминалах используется программное обеспечение (далее - ПО), являющееся метрологически значимым и решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.
ПО терминалов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате блока логики. Конструкция терминалов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО терминалов
| Идентификационные данные ПО | Значения | |
| Идентификационное наименование ПО | Host firmware version (CPU fw) | ASW firmware version (CPU asw) |
| Номер версии ПО | не ниже 1.06 A | не ниже 1.38 A+1.51 A |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается паролем.
Метрологические характеристики терминалов, указанные в таблице 2, нормированы с учетом используемого комплекта входных аналоговых цепей. Номинальные параметры и основные технические характеристики терминалов приведены в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Входные аналоговые цепи релейной защиты и автоматики (РЗ | А) |
| Диапазон измерений действующего значения напряжения переменного тока в диапазоне от 45 до 55 Гц, В | от 5 до 120 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока от изменения температуры на каждые 10 °С в диапазоне рабочих температур от нормальной при измерении действующего значения напряжения переменного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока от изменения частоты в диапазонах от 45 до 49,6 не включ. Гц и свыше 50,4 до 55 Гц при измерении действующего значения напряжения переменного тока, % | ±3 |
| Диапазон измерений действующего значения силы переменного тока в диапазоне от 45 до 55 Гц, А: - для исполнения входа 1 А - для исполнения входа 5 А | от 0,05 до 1,2 от 0,25 до 6 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц от изменения температуры на каждые 10 °С в диапазоне рабочих температур от нормальной при измерении действующего значения силы переменного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности от изменения частоты в диапазонах от 45 до 49,6 не включ. Гц и свыше 50,4 до 55 Гц при измерении действующего значения силы переменного тока, % | ±3 |
| Диапазон измерений частоты сети, Гц | от 40 до 70 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты сети, Гц | ±0,01 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты сети, вызванной отклонением температуры окружающей среды на каждые 10 °С в диапазоне рабочих температур относительно нормальной температуры окружающего воздуха в диапазоне измерений, Гц | ±0,01 |
| Входные аналоговые цепи измерений | |
| Диапазон измерений действующего значения напряжения переменного тока в диапазоне от 45 до 55 Гц, В | от 5 до 120 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности напряжения переменного тока в диапазоне от 45 до 55 Гц от изменения температуры на каждые 10 °С в диапазоне рабочих температур от нормальной при измерении действующего значения напряжения переменного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерения напряжения переменного от изменения частоты в диапазонах от 45 до 49,6 не включ. Гц и свыше 50,4 до 55 Гц при измерении действующего значения напряжения переменного тока, % | ±0,2 |
| Диапазон измерений действующего значения силы переменного тока в диапазоне от 45 до 55 Гц, А | от 0,05 до 6 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока в диапазоне от 45 до 55 Гц от изменения температуры на каждые 10 °С в диапазоне рабочих температур от нормальной при измерении действующего значения силы переменного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока от изменения частоты в диапазонах от 45 до 49,6 не включ. Гц и свыше 50,4 до 55 Гц при измерении действующего значения силы переменного тока, % | ±0,2 |
| Диапазон измерений частоты сети, Гц | от 40 до 70 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока от изменения температуры на каждые ±10 °С в диапазоне рабочих температур от нормальной при измерении частоты, Гц | ±0,001 |
| Диапазон измерений коэффициента активной мощности | от -1 до 1 |
| Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений коэффициента активной мощности, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к верхнему пределу измерений) погрешности измерений коэффициента активной мощности от изменения температуры на каждые 10 °С в диапазоне рабочих температур от нормальной при измерении коэффициента активной мощности, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к верхнему пределу измерений) погрешности от изменения частоты в диапазоне от 45 до 55 Гц при измерении коэффициента активной мощности, % | ±0,5 |
| Пределы допускаемой основной приведенной (к номинальному значению фазной мощности С/ном/ном/^3 или суммарной мощности ^3-ином-/ном) погрешности измерений активной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности С/ном/ном/^3 или суммарной мощности V3 • ином"1ном) погрешности активной фазной и суммарной мощности от изменения температуры на каждые 10 °С в пределах рабочих условий от нормальной при измерении активной фазной и суммарной мощности, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности С/ном/ном/^3 или суммарной мощности ^3ином/ном) погрешности от изменения частоты в диапазоне от 45 до 55 Гц при измерении активной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности ином/ном/^3 или суммарной мощности V3 • ином"1ном) погрешности от изменения коэффициента активной мощности в диапазонах от -1,0 до -0,5 и от 0,5 до 1 при измерении активной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой основной приведенной (к номинальному значению фазной мощности С/ном/ном/^3 или суммарной мощности ^3-ином-/ном) погрешности измерений реактивной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности ином/ном/^3 или суммарной мощности V3• ином"1ном) погрешности от изменения температуры на каждые 10 °С от нормальной при измерении реактивной фазной и суммарной мощности, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности 11ном^1ном/^3 или суммарной мощности ^3ином/ном) погрешности от изменения частоты в диапазоне от 45 до 55 Гц при измерении реактивной фазной и суммарной мощности, % | ±0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности ином/ном/^3 или суммарной мощности ^3ином/ном) погрешности от изменения коэффициента активной мощности в диапазоне от -0,5 до 0,5 при измерении реактивной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой основной приведенной (к номинальному значению фазной мощности С/ном/ном/^3 или суммарной мощности ^3ином/ном) погрешности измерений полной фазной и суммарной мощности, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности ином/ном/^3 или суммарной мощности V3• ином"1ном) погрешности от изменения температуры на каждые 10 °С от нормальной при измерении полной фазной и суммарной мощности, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к номинальному значению фазной мощности ином/ном/^3 или суммарной мощности V3 • ином"1ном) погрешности от изменения частоты в диапазоне от 45 до 55 Гц при измерении полной фазной и суммарной мощности, % | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение силы переменного тока /ном, А | 1 или 5 |
| Номинальное значение напряжения переменного тока ином, В | 57,7 или 100 |
| Номинальное значение частоты переменного тока _/ном, Гц | 50 |
| Параметры электрического питания, ипит, В (номинальное напряжение оперативного постоянного тока, переменного тока частотой 50 Гц или выпрямленного переменного тока) | 110 или 220 |
| Потребляемая мощность: - по цепям переменного тока/напряжения на одну фазу, В А, не более - по цепям оперативного питания в дежурном режиме, Вт, не более | 0,5 8 |
| Степень защиты по ГОСТ 14254-2015: - с лицевой панели - с задней стороны | IP 54 IP 20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ 3.1 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - номинальное значение напряжения оперативного тока, В | от +15 до +25 от 30 до 80 220 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, % | от -40 до +55 до 90 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - исполнение с передним присоединением проводников - исполнение с задним присоединением проводников | 273x276x197 269,5x278x197 |
| Масса, кг, не более | 8 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 125 000 |
наносится методом наклейки на заднюю панель терминала и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У стройство защиты и автоматики комплектное | ТОР 200 | 1 шт. |
| Выносной пульт с кабелем связи (только для терминалов переднего присоединения) | ВПТ-01 | 1 шт. |
| Комплект соединителей для подключения к цепям вторичной коммутации и крепежа | - | 1 ком. |
| Руководство по эксплуатации | АИПБ.656122.025 РЭ1 | 1 экз. |
| Паспорт | АИПБ.656122.025 ПС | 1 экз. |
| Кабель | USB2.0 | 1 шт. |
| Согласующее устройство (кабель связи для подключения к ПК) | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-204-18 | 1 экз. |
| Электронный носитель с программным обеспечением и документацией | - | 1 ком. |
Поверкаосуществляется по документу ИЦРМ-МП-204-18 | «У стройства защиты и | автоматики |
комплектные ТОР 200. Методика поверки», утверждённому ООО «ИЦРМ» 06.12.2018 г. Основное средство поверки:
- установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде № 57346-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ТУ 3433-010-54080722-2006 «Устройства защиты и автоматики комплектные ТОР». Технические условия
