| Номер в госреестре | 75369-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | ООО "Петрометал Украина", Украина, г.Харьков |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-20 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 20 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки и двух плоских днищ.
Резервуар стальной горизонтальный цилиндрический РГС-20 расположен внутри прямоугольного металлического контейнера наземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуар РГС-20 с заводским номером 008/15 расположен по адресу: 184141, Мурманская область, г. Ковдор, ул. Сухачева, д.5, АО «Ковдорский ГОК».

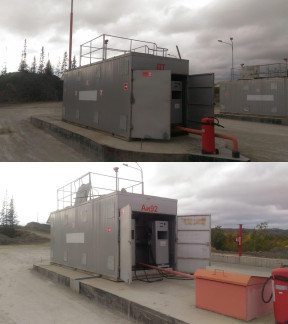

Общий вид резервуара стального горизонтального цилиндрического РГС-20 представлен на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического РГС-20 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от - 40 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт | РГС-20 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Методика поверки | МП 0907-7-2018 | 1 экз. |
осуществляется по документу МП 0907-7-2018 «Инструкция. ГСИ. Резервуары стальные горизонтальные цилиндрические РГС-20. Методика поверки», утвержденному ФГУП «ВНИИР» 20 августа 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 49151-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
