Измерители длины кабельных изделий ИДКИ-1, 75374-19

Измерители длины кабельных изделий ИДКИ-1 (далее по тексту - ИДКИ) предназначены для измерений длины кабельных изделий (кабеля, канатов, тросов и т.д.).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	75374-19
Наименование СИ	Измерители длины кабельных изделий
Обозначение типа СИ	ИДКИ-1
Изготовитель	ООО "Кабельный завод "АЛЮР", г.Великие Луки
Год регистрации	2019
Срок свидетельства	21.06.2024
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на обкате ролика по кабелю. При этом длина кабеля пропорциональна количеству оборотов мерного ролика.

ИДКИ состоят из механического и электронного блоков. Механический блок представляет собой сборную конструкцию, состоящую из прижимного и мерного роликов и системы валов для центрирования подаваемого кабельного изделия. Движущийся кабель прижат к мерному ролику во избежание проскальзывания. Вращение ролика преобразуется в электрические импульсы первичным преобразователем.

Электронный блок представляет собой коммутационную коробку, содержащую в себе счётчик импульсов. Длина кабеля отображается на цифровом табло электронного блока.

ИДКИ выпускаются в трех модификациях ИДКИ-1.1; ИДКИ-1.2 и ИДКИ-1.3, которые отличаются друг от друга типом монтируемых счётчиков импульсов. В зависимости от модификации ИДКИ может комплектоваться счетчиком импульсов СИ-8, счетчиком импульсов СИ-30 или программируемым контроллером Mitsubishi FX3U. Общий вид монтируемых счетчиков импульсов приведен на рисунке 3.

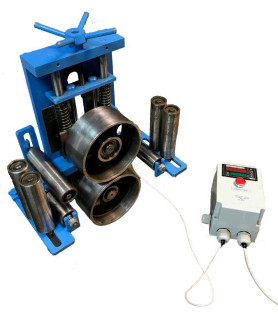

1 - механический блок, 2 - электронный блок Рисунок 1 - Общий вид средства измерений

А - месторасположение счётчика импульсов, В - место нанесения знака утверждения типа

Рисунок 2 - Общий вид электронного блока

Пломбирование измерителей длины кабельных изделий ИДКИ-1 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	ИДКИ-1.1 ИДКИ-1.2 ИДКИ-1.3
Диапазон измерений длины, м	от 0,1 до 99999
Пределы допускаемой абсолютной погрешности измерений длины, м	±(0,1+0,005-L), где L - измеряемая длина, м
Дискретность отсчёта, м	0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	ИДКИ-1.1	ИДКИ-1.2	ИДКИ-1.3
Диапазон диаметров измеряемого материала, мм	от 1 до 50
Максимальная скорость протягивания материала, м/с	15
Параметры электропитания: - напряжение переменного тока, В - частота, Гц	220±22 50±5
Габаритные размеры (ДхШ*В), мм: - механический блок - электронный блок	410x600x340 120x60x120	410x600x340 100x60x100	410x600x340 300x300x200
Масса, кг, не более: - механический блок - электронный блок	15 4
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на электронный блок ИДКИ в виде наклейки в соответствии с рисунком 2, а так же на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель длины кабельных изделий	ИДКИ-1 (модификация по заказу)	1 шт.
Руководство по эксплуатации	РЭ 26.51.64-016-41580618-2018	1 экз.
Методика поверки	РТ-МП-5696-445-2019	1 экз.

Поверка

осуществляется по документу РТ-МП-5696-445-2019 «ГСИ. Измерители длины кабельных изделий ИДКИ-1. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 января 2019 г.

Основное средство поверки:

- рулетка измерительная, класс точности 3 по ГОСТ 7502-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
