Трубы аэродинамические портативные ПАТ-60, 75384-19

Назначение

Трубы аэродинамические портативные ПАТ-60 (далее - ПАТ-60) предназначены для воспроизведения параметров воздушного потока (скорость, направление) и применяются для поверки средств измерений скорости и направления воздушного потока в лабораторных условиях. Являются рабочими эталонами 1 разряда по ГОСТ 8.886-2015 «ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока».

Описание

Принцип действия ПАТ-60 основан на создании нормированного поля скоростей на выходе формирования потока (сопло) с помощью центробежного вентилятора.

Воспроизведение направления воздушного потока осуществляется заданием угла поворота флюгарки, которая, в свою очередь, связана с чувствительным элементом лимба.

Скорость воздушного потока измеряются с помощью дифференциального цифрового манометра ДМЦ-01М (рег. номер №15594-06) и анемометра ЭА-70 (рег. номер №38822-08).

В состав ПАТ-60 входят:

-    корпус на раме с комплектом сменных детурбулизующих сеточных фильтров на входном участке;

-    осевой вентилятор для создания воздушного потока в рабочем участке, асинхронный электродвигатель в качестве привода осевого вентилятора;

-    преобразователь частоты со встроенным PLC-контроллером Е2-8300-007-Н фирмы «Веспер»;

-    дифференциальный цифровой манометр типа ДМЦ-01М, подключенного к приемным отверстиям в сечениях форкамеры и сопла ПАТ-60 и предназначенный для измерений и автоматического поддержания заданной скорости воздушного потока;

-    анемометр электронный ЭА-70;

-    трубка Пито;

-    лимб измерительный;

-    вспомогательное оборудование, позволяющее устанавливать и закреплять датчики эталонных и поверяемых РСИ ПВ в рабочем участке равных скоростей ПАТ-60.

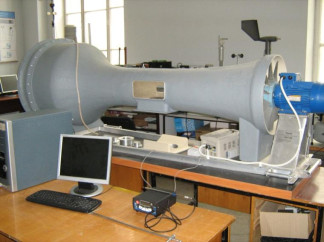

Общий вид ПАТ-60 показан на рисунке 1.

1- Входной участок с сеточными фильтрами, 2 - корпус, 3 -ПК, 4 - трубка Пито, 5 - вентилятор, 6- электродвигатель,7 - преобразователь частоты, 8 - рама, 9 - дифманометр ДМЦ-01М, 10-лимб, 11 - анемометр ЭА-70

Рисунок 3 - Схема пломбирования преобразователя частоты Е2-8300-007-Н

1 - пломба

Программное обеспечение

В состав Труб аэродинамических портативных ПАТ-60 входят содержащие ПО Манометр дифференциальный цифровой ДМЦ-01М, Векторный преобразователь частоты со встроенным PLC-контроллером Е2-8300-007Н и персональный компьютер с установленным ПО ПАТ-60. Остальные составные части Труб аэродинамических портативных ПАТ-60 ПО не имеют.

Автономное ПО ПАТ-60 обеспечивает управление работой ПАТ-60, сбор, обработку, хранение и отображение измерительной информации.

Таблица 1- Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2- Метрологические характеристики

Примечание:

* - данные относятся к зоне равных скоростей, формирующейся в рабочем участке, ограниченной цилиндрической областью диаметром 270 мм и длиной 400 мм. Ось потока совпадает с осью рабочего участка, имеющего диаметр 300 мм, а основание цилиндра расположено в плоскости среза сопла_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ПАТ-60 методом печати, на корпус ПАТ-60 - методом металлографики на шильдике.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляются по документу МП 2550-0334-2019 «ГСИ. Трубы аэродинамические портативные ПАТ-60. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»

11 января 2019 г.

Основные средства поверки:

-    Вторичный эталон скорости воздушного потока ВЭТ 150-1-86, диапазон измерений скорости воздушного потока от 0,1 до 60 м/с, погрешность ± (0,0003+0,005V)

-    Угломер с нониусом (мод.1005), диапазон измерений от 0° до 320° (для наружных углов) и от 40° до 180° (для внутренних углов), погрешность ±2' (рег. ном. 957-01)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельстве о поверке.

Нормативные документы

ГОСТ 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Приказ Росстандарта от 19 января 2016 г. №22 Об утверждении государственной поверочной схемы для средств измерений плоского угла

АГВР.4381-006-79762476-08ТУ Трубы аэродинамические портативные ПАТ-60. Технические условия
