| Номер в госреестре | 75385-19 |
| Наименование СИ | Аспираторы |
| Обозначение типа СИ | MARC-7000 |
| Изготовитель | "SDEC FRANCE" Ltd., Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аспираторы «MARC-7000» предназначены для отбора и измерения объема проб атмосферного воздуха и воздуха рабочей зоны.
Принцип действия аспираторов основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха с заданным объемным расходом.
Аспираторы «MARC-7000» (далее - аспираторы) представляют собой среднерасходные электрические передвижные автоматические показывающие приборы, используемые автономно.
Конструктивно аспираторы выполнены в одном блоке.
В состав аспираторов входят:
- насос;
- датчик объемного расхода;
- таймер;
- сосуды, заполненные водой или поглотительным раствором.
На передней панели аспиратора расположены кнопка «ВКЛ/ВЫКЛ»; жидкокристаллический дисплей матричного типа 2 линии по 16 знаков с клавиатурой для управления аспиратором, разъем RS232 для подключения к персональному компьютеру.
На жидкокристаллическом дисплее аспиратора отображаются следующие параметры: текущий объемный расход пробы; текущий объем пробы; текущее время отбора пробы, аварийные сигналы неисправностей.

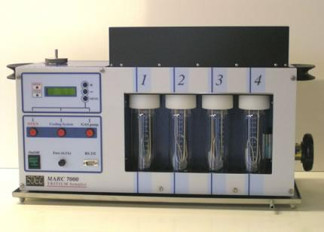

Общий вид аспиратора «MARC-7000» приведен на рис. 1.
Место пломбирования Место нанесения знака поверки
Г азоанализаторы имеют встроенное программное обеспечение (ПО) MARC-7000. Программное обеспечение осуществляет функции:
- расчет и отображение результатов измерений на ЖК-дисплее;
- передачу результатов измерений через интерфейс RS232C;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей.
Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты - «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MARC 7000 |
| Номер версии (идентификационный номер) 1) ПО | V 5.60 |
| Цифровой идентификатор ПО2) | 8B661855 |
| Алгоритм вычисления цифрового идентификатора ПО | СRC32 |
| 1) Номер версии ПО должен быть не ниже указанного в таблице. 2) Значения контрольной суммы, указанной в таблице, относится только к файлам встроенного ПО указанной версии. | |
Таблица 2 - Основные метрологические характеристики аспираторов
| Наименование характеристики | Значение |
| Емкость отсчетного устройства, позволяющего измерять объем пробы прокачиваемого воздуха, дм3, не менее | 25106 |
| Пределы допускаемой основной относительной погрешности (при измерении объема пробы прокачиваемого воздуха не менее 20 дм3), % | ± 5 |
| Номинальная цена единицы наименьшего разряда (при измерении объема), 3 дм | 0,1 |
| Диапазон задания объемного расхода пробы прокачиваемого воздуха, дм3/ч | от 20 до 401) |
| Пределы допускаемой основной относительной погрешности задания объемного расхода, % | ± 5 |
| Номинальная цена единицы наименьшего разряда (при измерении расхода), дм3/ч | 0,1 |
| Диапазон измерений времени отбора пробы воздуха, ч | от 1 до 48 |
| Пределы допускаемой основной относительной погрешности канала измерения времени отбора пробы воздуха, % | ± 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С от номинального значения температуры 20 °С в диапазоне от минус 10 °С до 40 °С, в долях от основной относительной погрешности | ± 0,5 |
| Пределы допускаемой относительной погрешности при отборе проб атмосферного воздуха и воздуха рабочей зоны при следующих условиях2): О/'ч - диапазон температуры окружающего воздуха, C - диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа | ±5 от +15 до +25 от 50 до 70 от 96,3 до 106,3 |
| Пределы допускаемой относительной погрешности при отборе проб воздуха в рабочих условиях эксплуатации, приведенных в таблице 3, % | ±8 |
| 1) Заводская настройка: 30 дм3/ч. Для других расходов в указанном диапазоне требуется введение градуировочного коэффициента. 2) В соответствии с требованиями приказа Минздравсоцразвития РФ № 1034н от 09.09.11 и приказа Минприроды России от № 425 от 07.12.2012 г . | |
Лист № 3 всего листов 4
Таблица 3 - Основные технические характеристики аспираторов_
| Наименование характеристики | Значение |
| Время непрерывной работы, ч, не более | 48 |
| Потребляемая электрическая мощность, В А, не более | 300 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 207 до 253 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 16000 |
| Полный средний срок службы, г, не менее | 6 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от 15 до 25 80 от 98 до 104,6 |
| Условия эксплуатации: о/~' - диапазон температур окружающего воздуха, С - диапазон относительной влажности, % при температуре 25 оС - диапазон атмосферного давления, кПа | от минус 10 до 40 от 15 до 98 (без конденсации влаги) от 84 до 106,7 |
Таблица 4 - Габаритные размеры и масса аспираторов
| Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |
| 700 | 265 | 270 | 30 |
наносится на корпус аспираторов и способом компьютерной графики на титульный лист руководства по эксплуатации.
Комплектность средств измерений
Таблица 5 - Комплектность аспираторов
| Наименование | Обозначение | Количество |
| Аспиратор «MARC-7000» | - | 1 шт. |
| Бак для сбора конденсата | - | 1 шт. |
| Расходные материалы: | - | |
| - бумажные фильтры; | - | 4 комплекта |
| - контейнеры (сосуды); | - | 4 комплекта |
| - силиконовая смазка SI4; | - | 4 комплекта |
| - охлаждающая жидкость 1л | - | 1 комплект |
| Руководство по эксплуатации «MARC 7000» | 1 экз. | |
| Аспиратор «MARC-7000». Методика поверки. | МП-242-2304-2019 | 1 экз. |
осуществляется по документу МП-242-2304-2019 «ГСИ. Аспираторы «MARC-7000». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2019 г.
Основные средства поверки:
- расходомер-счетчик газа РГТ модели РГТ-3 (регистрационный номер 51713-12). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых аспираторов с требуемой точностью.
Знак поверки наносится на аспиратор, как указано на рисунке 1, или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
