| Номер в госреестре | 75393-19 |
| Наименование СИ | Мост для измерения емкости и тангенса угла потерь |
| Обозначение типа СИ | Tettex 2809а |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мост для измерения емкости и тангенса угла потерь Tettex 2809а (далее - мост) предназначен для измерений электрической емкости, тангенса угла потерь, напряжения и частоты переменного тока.
Принцип действия моста основан на использовании мостовой измерительной цепи с электромагнитным компаратором тока. Процесс измерений ручной.
Мост состоит из блока измерений и нуль-индикатора.
Конструктивно мост выполнен в металлическом корпусе, на передней панели которого расположены жидкокристаллические дисплеи, стрелочный индикатор, органы управления и выбора пределов измерений, световая индикация и блок ввода значения эталонного конденсатора Со. На задней панели расположены разъемы для подключения измерительных кабелей, кабеля питания, принтера, компьютера и предохранители.
Мост может работать только с внешним эталонным конденсатором Со. Максимальное измеряемое рабочее напряжение определяется параметрами внешнего эталонного конденсатора.
В зависимости от емкости эталонного конденсатора Со диапазон измерений моста нужно в ручную переключить на следующие поддиапазоны (далее - п/д) измерений:
1 п/д - от 0,01- Со до 11,1111- Со с максимальным током в канале Сх 0,15 А;
2 п/д - от 0,1- Со до 111,1111-Со с максимальным током в канале Сх 1,5 А;
3 п/д - от 1,0- Со до 1111,11- Со с максимальным током в канале Сх 15 А;
4 п/д - от 10-Со до 11111,1- Со с максимальным током в канале Сх 50 А.
Область применения средства измерений - энергетические предприятия, осуществляющие контроль изоляции и измерение параметров электротехнического, электронного оборудования и их компонентов.

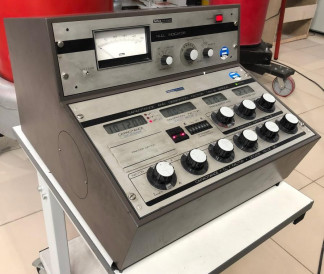

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон допустимых значений емкости внешнего эталонного конденсатора, пФ | от 10 до 10000 |
| Диапазон допустимых значений силы тока в цепи эталонного конденсатора Со, мкА | от 50 до 10000 |
| Диапазон допустимых значений силы тока в цепи объекта измерений Сх, А | от 50 10-6 до 50 |
| Диапазон измерений емкости, Ф | от 1010-12 до 10010-6 |
| Пределы допускаемой относительной основной погрешности измерений емкости, % | ±0,2 |
| Диапазон измерений тангенса угла потерь | от 1,010-4 до 1,0 |
| Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь | ±(1,0 10-4+5 10-3tg5x)* |
| Диапазон измерений напряжения переменного тока, В | от IcoMiN/(2p-f-C0) до IcoMAx/(2p-f-C0) |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, % | ±1,5 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц | ±0,005 f * |
| Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, от пределов основных погрешностей, % | ±100 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 75 от 84 до 106 |
| Примечание: * Сх - измеренное значение емкости, Ф; tg5x - измеренное значение тангенса угла потерь; Icomin и Icomax - минимальное и максимальное значения силы тока, протекающего через эталонный конденсатор, А; f - измеренное значение частоты рабочего напряжения, Гц; Со - номинальное значение емкости эталонного конденсатора, Ф. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | от 207 до 253 |
| Частота переменного тока, Гц | 50 |
| Г абаритные размеры, мм, не более (длина х ширина х высота) | 505x605x405 |
| Масса, кг, не более | 24 |
| Рабочие условия применения - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 до 75 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мост для измерения емкости и тангенса угла потерь, зав.№ 143154 | Tettex 2809а | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Мост для измерения емкости и тангенса угла потерь Tettex 2809а. Методика поверки | МП 206.1-038-2019 | 1 экз. |
осуществляется по документу МП 206.1-038-2019 «Мост для измерения емкости и тангенса угла потерь Tettex 2809а. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 марта 2019 г.
Основные средства поверки:
- меры емкости образцовые Р597, регистрационный № 2684-70;
- конденсаторы измерительные высоковольтные серии КИВ, регистрационный № 49532-12;
- мера электрической емкости и тангенса угла потерь СА622Ш-30-10, регистрационный № 70020-17;
- калибратор универсальный Fluke 9100, регистрационный № 25985-09;
- аппарат высоковольтный испытательный УПУ-10М, регистрационный № 69682-17;
- делитель напряжения ДН-20э, регистрационный № 70020-17;
- вольтметр универсальный цифровой GDM-78255A, регистрационный №38428-08. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мостам для измерения емкости и тангенса угла потерь Tettex 2809а
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
