Расходомеры-счетчики массовые кориолисовые Rotamass мод. RC, 75394-19

75394-19
Расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC (далее - расходомеры) предназначены для измерений массового расхода, массы, температуры жидкости, газа и пара, плотности жидкости и вычислений объемного расхода и объема жидкости, и объемного расхода и объема газа, приведённого к стандартным условиям по ГОСТ 2939-63.
Карточка СИ
Номер в госреестре 75394-19
Наименование СИ Расходомеры-счетчики массовые кориолисовые
Обозначение типа СИ ROTAMASS модели RC
Изготовитель "Rota Yokogawa GmbH & Co. KG", Германия
Год регистрации 2019
Срок свидетельства 21.06.2029
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC (далее - расходомеры) предназначены для измерений массового расхода, массы, температуры жидкости, газа и пара, плотности жидкости и вычислений объемного расхода и объема жидкости, и объемного расхода и объема газа, приведённого к стандартным условиям по ГОСТ 2939-63.

Описание

Принцип действия расходомеров основан на эффекте кориолисовых сил, действующих на поток среды, двигающийся по изогнутой тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе, что повышает виброустойчивость приборов. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу. Параметры движения трубок регистрируется индукционными датчиками. Колебания трубок возбуждаются на основной резонансной частоте системы. Функциональная зависимость резонансной частоты от плотности протекающей среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемый в процессе работы период колебаний пересчитывается в значение плотности рабочей среды.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод, Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Измерительная информация может передаваться по аналоговым и импульсным/частотным выходным сигналам, в цифровом виде по протоколам: HART, Foundation Fieldbus, Modbus, Profibus.

Для отображения значений измеряемых и вычисляемых параметров измеряемой среды и настройки параметров конфигурации на передней панели могут располагаться индикатор и кнопки управления. На корпусе ВП расположены кабельные вводы для подключения питания и преобразователя давления, а также сигнального кабеля для передачи выходных сигналов. Расходомеры изготавливаются в общепромышленном и взрывозащищённом исполнении.

Расходомеры, объединенные общей концепцией Total Insight, имеют модификации ППР Nano (модели RCxN06*, RCxN08*, RCxN10*, RCxN15*, RCxN20*) Giga (модели RCxGIF*, RCxG2H*), Prime (модели RCxP25*, RCxP40*, RCxP50*, RCxP80*, RCxPlH*), Supreme (модели RCxS34*, RCxS36*, RCxS38*, RCxS39*), Intense (модели RCxT34*, RCxT36*, RCxT38*), Hygienic (модели RCxH25*, RCxH40*, RCxH50*, RCxH80*, RCxHIH*), и могут комплектоваться (поставляться с) универсальным дополнительным ВП (RCxX*), где x - соответствует типу используемого ВП или является служебным символом, для модификации дополнительного сенсора, а * - обозначает полную спецификацию выбранной модели (используются буквы латинского алфавита, цифры от 0 до 9 и знаки - и /), которые отличаются условиями применения и величиной измеряемого расхода.

Общий вид расходомеров представлен на рисунке 1, схема пломбирования - на рисунке 2.

Ж

IJ

f

ж

Hygienic

/

Supreme

U

Intense

Программное обеспечение

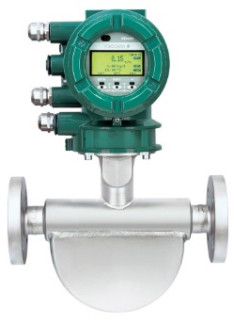

Рисунок 1 - Общий вид расходомеров-счетчиков массовых кориолисовых ROTAMASS RC

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.

Энергонезависимое ПЗУ сохраняет конфигурационные данные ППР и ВП в случае сбоя в подаче электроэнергии любой продолжительности. Так же имеется возможность резервного копирования конфигурационных данных карту памяти формата MicroSD.

Недопустимое влияние на метрологически значимую часть ПО расходомеров через интерфейс связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Расходомер обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Основное ПО

ПО сенсора

ПО индикатора

Идентификационное наименование ПО

Main software

Sensor

software

Indicator

software

Номер версии

(идентификационный номер) ПО

не ниже R1.01.01

не ниже R1.01.01

не ниже R1.01.01

Цифровой идентификатор ПО

-

-

-

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.

Таблица 2 - Метрологические характеристики расходомеров модификаций Nano

Наименование характеристики

Значение

Модификация расходомера

Nano 06 (RCxN06*)

Nano 08 (RCxN08*)

Nano 10 (RCxN10*)

Nano 15 (RCxN15*)

Nano 20 (RCxN20*)

Максимальный массовый расход жидкости,

Qmax, т/ч

0,04

0,094

0,3

0,6

1,5

Номинальный массовый расход жидкости, Qnom, т/ч 1}

0,021

0,045

0,17

0,37

0,95

Стабильность нуля, Z, кг/ч

0,003

0,005

0,0085

0,019

0,048

Постоянная сенсора а, кг/ч в зависимости от конфигурации3

от 0,0035 до 0,0039

от 0,0054 до 0,0071

от 0,0094 до 0,0210

от 0,021 до 0,046

от 0,053 до 0,120

Постоянная сенсора b, % в зависимости от конфигурации3

от 0,026 до 0,594

от 0,002 до 0,613

от -0,050 до 0,583

Переходной расход, Qflat, кг/ч

а -100%,

(f - b)

где Sfidt - пределы допускаемой основной относительной погрешности измерений массы и массового расхода (5ML для жидкости и 5MG для газа) при Q > Qflat, %

Диапазон измерений плотности жидкости, кг/м3

от 300 до 30002)

Диапазон измерений температуры, °С

стандартный

средний

от -50 до +150 от -50 до +260

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости, 5ML при Qflat < Q < Qmax,% 3)

±0,2; ±0,15; ±0,1 ±0,25 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода газа, 5мо, (пределы допускаемой основной относительной погрешности измерений объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях),

Qflat < Q < Qmax, % 3)

±0,75; ±0,5

±0,75 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода при Q < Qflat, %

f

± а 100% + b

1Q ,

/

Пределы допускаемой основной относи-тельной погрешности измерений объема и объемного расхода жидкостей, 5VL , %

+ (f» 100

где абсолютная погрешность измерения плотности, а Р - плотность среды, кг/м

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, йР , в зависимости от конфигурации3^, кг/м3

±20; ±8; ±4; ±3; ±2; ±1; ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(0,5+0,005- |Г-20|), где Т - измеренная температура, °С

1)Расход    жидкости, при котором перепад давления на сенсоре не превышает 0,1 МПа.

2)    3

Диапазон индикации плотности от 1 до 5000 кг/м

3)    Значение приведено в эксплуатационной документации (руководстве по эксплуатации или паспорте)

Таблица 3 - Метрологические характеристики расходомеров модификаций Prime

Наименование характеристики

Значение

Модификация расходомера

Prime 25 (RCxP25*)

Prime 40 (RCxP40*)

Prime 50 (RCxP50*)

Prime 80 (RCxP80*)

Prime 1H (RCxP1H*)

Максимальный массовый расход жидкости, Qmax, т/ч

2,3

7

29

76

255

Номинальный массовый расход жидкости, Qnom, т/ч1)

1,6

4,7

20

51

170

Стабильность нуля, Z, кг/ч

0,16

0,47

2

5,1

17

Постоянная сенсора a, кг/ч, в зависимости от конфигурации 3)

от 0,18 до 0,26

от 0,52 до 0,75

от 2,2 до 3,2

от 5,7 до 8,2

от 18,89 до 27,20

Постоянная сенсора b, %. в зависимости от конфигурации 3)

от -0,011 до 0,583

Переходной расход, Qflat, т/ч

а -100%,

(f - b) ’

где Sfiat - пределы допускаемой основной относительной погрешности измерений массы и массового расхода (5ml для жидкости и 5mg для газа) при Q > Qfiat, %

Диапазон измерений плотности жидкости, кг/м3

от 300 до 30002)

Диапазон измерений температуры, °С

от -70 до +200

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости, 5ml

При Qflat ^ Q ^ Qmax,%

в зависимости от конфигурации 3)

±0,2; ±0,15; ±0,1 ±0,25 (при поверке имитационным методом)

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода газа, §Mg, (пределы допускаемой основной относительной погрешности измерений объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), в диапазоне Qflat < Q < Qmax , % в зависимости от конфигурации 3)

±0,75; ±0,5

±0,75 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода при Q < Qflat, %

±

(а л —100% + b

1Q J

Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода жидкостей, 5vl, %

±^+{^х100й}!

где && абсолютная погрешность измерения плотности, а Р - плотность среды, кг/м

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, ЛР , кг/м в зависимости от конфигурации3

±20; ±8; ±4; ±3; ±2 ±1; ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(1,0+0,0075-|Г-20|), где Т - измеренная температура, °С

Расход жидкости, при котором перепад давления на сенсоре не превышает 0,1 МПа.

2)    3

Диапазон индикации плотности от 1 до 5000 кг/м

3)    Значение приведено в эксплуатационной документации (руководстве по эксплуатации или паспорте)

Таблица 4 - Метрологические характеристики расходомеров модификаций Supreme

Наименование характеристики

Значение

Модификация расходомера

Supreme 34 (RCxS34*)

Supreme 36 (RCxS36*)

Supreme 38 (RCxS38*)

Supreme 39 (RCxS39*)

Максимальный массовый расход жидкости Qmax, т/ч

5

17

50

170

Номинальный массовый расход жидкости, Qnom, т/ч 1)

3

10

32

100

Стабильность нуля, Z, кг/ч

0,15

0,5

1,6

5

Постоянная сенсора a, кг/ч в зависимости от конфигурации3

от 0,17 до 0,38

от 0,56 до 1,30

от 1,8 до 4,0

от 5,6 до 13,0

Постоянная сенсора b, % в зависимости от конфигурации3

от -0,05 до 0,583

Наименование характеристики

Значение

Переходной расход, Qflat, т/ч

а -100%,

fflat - b)

где dfiat - пределы допускаемой основной относительной погрешности измерений массы и массового расхода (5ml для жидкости и 5mg для газа) при Q > Qflat, %

Диапазон измерений плотности жидкости, кг/м3

от 300 до 30002) от 300 до 2000

Диапазон измерений температуры, °С диапазон низких температур стандартный диапазон средний диапазон диапазон высоких температур

от -200 до +150 от -70 до +150 от -70 до +230 от 0 до +350

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости, 5ml

при Qflat — Q — Qmax,%

в зависимости от конфигурации3

±0,2; ±0,15±0,1 ±0,25 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода газа, 5mg, (пределы допускаемой основной относительной погрешности измерений объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), Qflat — Q — Qmax % в зависимости от конфигурации3

±0,75; ±0,5

±0,75 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода при Q < Qflat, %

(а Л ± —100% + b

1Q )

Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода жидкостей, 5vl, %

где йр абсолютная погрешность измерения плотности, а Р - плотность среды, кг/м

Пределы допускаемой абсолютной погрешности

измерений плотности жидкости, ЛР , кг/м3 в зависимости от конфигурации3

±4; ±3; ±2; ±1; ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры: для стандартного и среднего диапазона, °С для диапазона высоких температур, °С

±(0,5+0,005-|Г-20|),

±(1,0+0,008-jr-20|),

где Т - измеренная температура, °С

1)Расход    жидкости, при котором перепад давления на сенсоре не превышает 0,1 МПа.

2)Диапазон    индикации плотности от 1 до 5000 кг/м3

3)    Значение приведено в эксплуатационной документации (руководстве по эксплуатации или паспорте)

Наименование характеристики

Значение

Модификация расходомера

Intense 34 (RCxT34*)

Intense 36 (RCxT36*)

Intense 38 (RCxT38*)

Максимальный массовый расход жидко-

Ста, Qmax, т/ч

5

17

50

Номинальный массовый расход жидкости, Qnom, т/ч 1)

3

10

32

Стабильность нуля, Z, кг/ч

0,15

0,5

1,6

Постоянная сенсора a, кг/ч в зависимости от конфигурации 3)

от 0,17 до 0,38

от 0,56 до 1,30

от 1,8 до 4,0

Постоянная сенсора b, % в зависимости от конфигурации 3)

от -0,050 до 0,583

Переходной расход, Qflat, т/ч

а -100%,

(8flat - Ь)

где Sflat - пределы допускаемой основной относительной погрешности измерений массы и массового расхода (5ML для жидкости и 5Mo для газа) при Q

> Qflat, %

Диапазон измерений плотности жидкости, кг/м3

от 300 до 30002)

Диапазон измерений температуры, °С

от -70 до +150

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости, 5ML

При Qflat < Q < Qmax,%

в зависимости от конфигурации3

±0,2; ±0,15; ±0,1 ±0,25 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода газа, 5Mo, (пределы допускаемой основной относительной погрешности измерений объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), Qflat < Q < Qmax,% 3 в зависимости от конфигурации3)

±0,75; ±0,5

±0,75 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода при Q < Qflat, %

f а ^ ± —100% + b

1Q J

Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода жидкостей, 5VL, %

± fa* +$*100 *)'

где ЛР абсолютная погрешность измерения плотности, а Р - плотность среды, кг/м

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, йР , кг/м3

в зависимости от конфигурации3)

±20; ±8; ±4; ±3; ±2; ±1; ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(0,5+0,005- |Г-20|), где Т - измеренная температура, °С

1)Расход    жидкости, при котором перепад давления на сенсоре не превышает 0,1 МПа.

2)Диапазон    индикации плотности от 1 до 5000 кг/м3

3)    Значение приведено в эксплуатационной документации (руководстве по эксплуатации или паспорте)

Наименование характеристики

Значение

Модификация расходомера

Hygienic 25 (RCxH25*)

Hygienic 40 (RCxH40*)

Hygienic 50 (RCxH50*)

Hygienic 80 (RCxH80*)

Hygienic 1H (RCxH1H*)

Максимальный массовый расход жидкости, Qmax, т/ч

2,3

7

29

76

255

Номинальный массовый расход жидкости, Qnom, т/ч 1)

1,6

4,7

20

51

170

Стабильность нуля, Z, кг/ч

0,16

0,47

2

5,1

17

Постоянная сенсора a, кг/ч в зависимости от конфигура-

3)

ции

от 0,18 до 0,26

от 0,52 до 0,75

от 2,2 до 3,2

от 5,7 до 8,2

от 18,89 до 27,20

Постоянная сенсора b, % в зависимости от конфигура-

3)

ции

от -0,011 до 0,583

Переходной расход, Qflat, т/ч

а -100%,

(fi* - b)

где Sflat - пределы допускаемой основной относительной погрешности измерений массы и массового расхода (5ml для жидкости и 5mg для газа) при Q > Qflat, %

Диапазон измерений плотности жидкости, кг/м3

от 300 до 30002)

Диапазон измерений температуры, °С

от -70 до +140

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости, 5ml

При Qflat ^ Q ^ Qmax,%

в зависимости от конфигура-

3)

ции

±0,2; ±0,15; ±0,1 ±0,25 (при поверке имитационным методом)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода газа, 5mg, (пределы допускаемой основной относительной погрешности измерений объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), Qflat < Q < Qmax, % в зависимости от конфигура-

3)

ции

±0,75; ±0,5

±0,75 (при поверке имитационным методом)

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода при Q <

Qflat, %

±

(а Л —100% + b

1Q J

Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода жидкостей, 5vl, %

± * (f *100

где &Р абсолютная погрешность измерения плотности, а Р -плотность среды, кг/м3

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, йр , кг/м3

в зависимости от конфигура-

3)

ции

±20; ±8; ±4; ±3; ±2; ±1; ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(1,0+0,0075-|Г-20|), где Т - измеренная температура, °С

1)Расход    жидкости, при котором перепад давления на сенсоре не превышает 0,1 МПа.

2)    3

Диапазон индикации плотности от 1 до 5000 кг/м

3)    Значение приведено в эксплуатационной документации (руководстве по эксплуатации или паспорте)

Таблица 7 - Метрологические характеристики расходомеров модификаций Giga

Наименование характеристики

Значение

Модификация расходомера

Рч Рн

Й О

ад *

Giga 2H (RCxG2H*)

Максимальный массовый расход жидкости Qmax, т/ч

300

600

Номинальный массовый расход жидкости, Qnom, т/ч 1)

250

500

Стабильность нуля, Z, кг/ч

13

25

Пределы допускаемой основной относительной погрешностьи измерения массы и массового расхода жидкости, 5ml, %

+

где Z - с Q -изм 5 - в зависимости чение 0,1; 0,2 или

( z Л

— х100% + S ,

Iq у

табильность нуля, кг/ч еренный расход, кг/ч от конфигурации принимает зна-,25 (при поверке имитационным

методом) 2)

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода газа, 5mg, %

+

где Z - с Q -изм 5 - в зависимости чение 0,75; 0,5 или

( z Л

— х100% + S ,

Iq у

табильность нуля, кг/ч еренный расход, кг/ч от конфигурации принимает зна-0,75 (при поверке имитационным

методом) 2)

Диапазон измерений плотности жидкости, кг/м3

от 300 до 2000

Наименование характеристики

Значение

Диапазон измерений температуры, °С стандартный диапазон средний диапазон диапазон высоких температур

от -70 до +150 от -70 до +230 от 0 до +350

Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода жидкостей, 5VL, %

где ЛР абсолютная погрешность измерения плотности, а Р - плотность среды, кг/м

Пределы допускаемой абсолютной погрешности

измерений плотности жидкости, , кг/м3 в зависимости от конфигурации2^

±20; ±8; ±4; ±3; ±2; ±1; ±0,5

Пределы допускаемой абсолютной погрешности измерений температуры, °С для стандартного и среднего диапазона для диапазона высоких температур

±(0,5+0,005-|Г-20|),

±(1,0+0,008-jr-20|),

где Т - измеренная температура, °С

1)Расход    жидкости, при котором перепад давления на сенсоре не превышает 0,1 МПа.

2)Значение    приведено в эксплуатационной документации (руководстве по эксплуатации или паспорте)

Таблица 8 - Основные метрологические характеристики ВП

Наименование характеристики

Значение

Модификация расходомера

Вторичный преобразователь (RC*), универсальный дополнительный преобразователь (RCxX*)

Входные сигналы

Аналоговый (от 4 до 20 мА, для преобразователя Ultimate)

Дискретный

Выходные сигналы

Аналоговый ( от 4 до 20 мА) Импульсный/частотный (от 0 до 12,5 кГц) Дискретный HART, Foundation Fieldbus, Modbus, Profibus

Пределы допускаемой приведенной к диапазону погрешности преобразования входных аналоговых сигналов, %

±0,05

Пределы допускаемой приведенной к диапазону погрешности формирования выходных аналоговых сигналов, %

±0,05

Пределы допускаемой дополнительной приведенной к диапазону погрешности преобразования и формирования аналоговых сигналов при изменении температуры окружающего воздуха, % на каждые 10 °С

±0,05

Таблица 9 - Основные технические характеристики расходомеров модификаций Nano

Наименование характеристики

Значение

Модификация расходомера

Nano 06 (RCxN06*)

Nano 08 Nano 10 Nano 15 Nano 20 (RCxN08*) (RCxN10*) (RCxN15*) (RCxN20*)

Масса ППР, кг, не более

16

20

Масса ППР, кг, не более для специального исполнения

35

50

Габаритные размеры, мм, не более

270 х 350 х 450

Степень защиты корпуса

IP66/67

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

Относительная влажность, %

от - 40 до+ 60 (для ВП) от - 50 до+ 80 (для Ш1Р)

от 0 до 95

Таблица 10 - Основные технические характеристики расходомеров модификаций Prime

Наименование характеристики

Значение

Модификация расходомера

Prime 25 (RCxP25*)

Prime 40 (RCxP40*)

Prime 50 (RCxP50*)

Prime 80 (RCxP80*)

Prime 1H (RCxP1H*)

Масса Ш1Р, кг, не более

15

16

25

40

120

Масса ППР, кг, не более для специального исполнения

30

35

55

85

250

Габаритные размеры, мм, не более

350 х 350 х 150

450х 550 х 250

600 х 750 х 350

750 х 950 х 450

900 х 1150 х 550

Степень защиты корпуса

IP66/67

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

Относительная влажность, %

от - 40 до + 60 (для ВП) от - 50 до+ 80 (для ППР)

от 0 до 95

Таблица 11 - Основные технические характеристики расходомеров модификаций Supreme

Наименование характеристики

Значение

Модификация расходомера

Supreme 34 (RCxS34*)

Supreme 36 (RCxS36*)

Supreme 38 (RCxS38*)

Supreme 39 (RCxS39*)

Масса Ш1Р, кг, не более

18

25

40

110

Масса ППР, кг, не более для специального исполнения

40

55

85

250

Габаритные размеры, мм, не более

450 х 450 х 150

600х 650 х 250

750 х 750 х 350

1150 х 950 х 450

Степень защиты корпуса

IP66/67

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

Относительная влажность, %

от - 40 до+ 60 (для вторичного преобразователя) от - 50 до+ 80 (для первичного преобразователя)

от 0 до 95

Наименование характеристики

Значение

Модификация расходомера

Intense 34 (RCxT34*)

Intense 36 (RCxT36*)

Intense 38 (RCxT38*)

Масса ППР, кг, не более

20

40

50

Масса ППР, кг, не более для специального исполнения

45

85

105

Габаритные размеры, мм, не более

550 х 450 х 150

750 х 650 х 350

950 х 850 х 450

Степень защиты корпуса

IP66/67

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

Относительная влажность, %

от - 40 до+ 60 (для ВП) от - 50 до+ 80 (для ППР)

от 0 до 95

Таблица 13 - Основные технические характеристики расходомеров модификаций Hygienic

Наименование характеристики

Значение

Модификация расходомера

Hygienic 25 (RCxH25*)

Hygienic 40 (RCxH40*)

Hygienic 50 (RCxH50*)

Hygienic 80 (RCxH80*)

Hygienic 1H (RCxH1H*)

Масса Ш1Р, кг, не более

10

15

20

30

120

Масса ППР, кг, не более для специального исполнения

25

35

45

70

250

Габаритные размеры, мм, не более

350 х 450 х 150

450х 650 х 250

650 х 750 х 350

750 х 950 х 450

900 х 1150 х 550

Степень защиты корпуса

IP66/67

Условия эксплуатации: Диапазон температуры окружающего воздуха, °С

Относительная влажность, %

от - 40 до+ 60 (для ВП) от - 50 до+ 80 (для ППР)

от 0 до 95

Таблица 14 - Основные технические характеристики расходомеров модификаций Giga

Наименование характеристики

Значение

Модификация расходомера

Giga 1F (RCxG1F*)

Giga 2H (RCxG2H*)

Масса ППР, кг, не более

250

400

Масса ППР, кг, не более для специального исполнения

550

1000

Габаритные размеры, мм, не более

1300 х 1050 х 650

1550 х 1450 х 850

Степень защиты корпуса

IP66/67

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

от - 40 до+ 60 (для ВП) от - 50 до + 80 (для ППР)

Относительная влажность, %

от 0 до 95

Наименование характеристики

Значение

Модификация расходомера

Вторичный преобразователь (RC*), универсальный дополнительный преобразователь (RCxX*)

Напряжение внешнего источника питания, В

24,0±4,8(постоянного тока) от 100 до 120 (постоянного тока) от 100 до 240 (переменного тока)

Потребляемая мощность, Вт, не более

10

Средний срок службы, лет

20

Среднее время наработки на отказ, ч

160 000

Габаритные размеры, мм, не более

250 x 300 x 200

Масса вторичного преобразователя, кг, не более

15

Степень защиты корпуса

IP66/67

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С

от - 40 до + 60

Относительная влажность, %

от 0 до 95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 16 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Расходомер-счетчик массовый кориолисовый

ROTAMASS модели RC

1 (модель в соответствии с заказом)

Руководство по эксплуатации

1 (на партию при поставке в один адрес)

Методика поверки

МП 208-008-2019

1 (на партию при поставке в один адрес)

Паспорт

1

Коммуникатор для настройки

по заказу

Программное обеспечение

«FieldMate»

по заказу

Поверка

осуществляется по документу МП 208-008-2019 «ГСИ. Расходомеры-счетчики массовые кориолисовые ROTAMASS модели RC. Методика поверки», утвержденному ФГУП «ВНИМС»

26.03.2019 г.

Основные средства поверки:

- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до плюс 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;

-    вторичный эталон единиц массового и (или) объемного расходов (массы и (или) объeма) жидкости в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;

или

-    рабочий эталон единиц массового и (или) объемного расходов (массы и (или) объeма) жидкости 1 разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;

-    рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002 с диапазоном значений соответствующим контрольным точкам при поверке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт расходомера или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Техническая документация изготовителя

75394-19
Номер в ГРСИ РФ:
75394-19
Производитель / заявитель:
"Rota Yokogawa GmbH & Co. KG", Германия
Год регистрации:
2019
Cрок действия реестра:
21.06.2029
Похожие СИ
84382-22
84382-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью «Райвола» (ОО
Срок действия реестра: 14.01.2027
84547-22
84547-22
2022
Endress+ Hauser Flowtec AG, Швейцария; производственные площадки: Endress+ Hauser Flowtec AG, Швейцария; Endress+ Hauser Flowtec AG, Франция; Endress+ Hauser Flowtec (China) Co Ltd., Китай
Срок действия реестра: 31.01.2027
84820-22
84820-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 02.08.2026
84826-22
84826-22
2022
Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва
Срок действия реестра: 03.03.2027
84862-22
84862-22
2022
Walsn Measurement and Control Technology (Hebei) Co.,Ltd., Китай
Срок действия реестра: 11.03.2027
85097-22
85097-22
2022
Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск
Срок действия реестра: 04.04.2027
84959-22
84959-22
2022
Fluid Components International LLC (FCI), США
Срок действия реестра: 25.03.2027
85267-22
85267-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург
Срок действия реестра: 12.04.2027
85146-22
85146-22
2022
"Micro Motion Inc.", США; производственные площадки "Emerson SRL", Румыния; "Emerson Process Management Flow Technologies Co., Ltd.", Китай; "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика; Акционерное общество &q
Срок действия реестра: 06.04.2027
85224-22
85224-22
2022
"ENVEA Process GmbH", Германия
Срок действия реестра: 08.04.2027
