| Номер в госреестре | 75395-19 |
| Наименование СИ | Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа "Навигационно-криптографические модули "НКМ-2.11 исп. ИН" |
| Изготовитель | Общество с ограниченной ответственностью «ИНВЕНТА» (ООО «ИНВЕНТА»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение ИН» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010.
Конструктивно блоки состоят из моноблочного корпуса с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

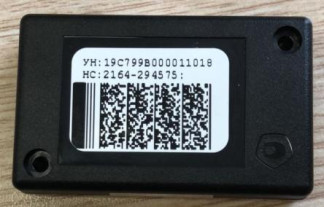

Общий вид блока с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Место пломбировки от несанкционированного доступа приведено на рисунке 2.
Место пломбировки от несанкционированного доступа
Блоки работают под управлением специализированного программного обеспечения (ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО программно-аппаратного шифровального (криптографического) средства блока СКЗИ тахографа «Навигационно-криптографического модуля «НКМ-2.11 исполнение ИН» |
| Номер версии (идентификационный номер ПО) | 2.11I и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±3 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±15 |
| Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч | ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ±2 |
| * плановая составляющая | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 3,1 до 3,5 от 4,8 до 5,3 |
| Габаритные размеры, мм, не более: | |
| - длина | 57 |
| - ширина | 35 |
| - высота | 12 |
| Масса, кг, не более | 0,06 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность окружающего воздуха при | |
| температуре 20 °C, %, не более | 80 |
наносится на корпус блока в виде наклейки или лазерной гравировки.
Таблица 4 - Комплектность блока
| Наименование | Обозначение | Количество |
| 1 Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа | «Навигационнокриптографический модуль «НКМ-2.11 исполнение ИН» | 1 шт. |
| 2 Руководство по эксплуатации | НДПА.467756.001-01.02РЭ | 1 экз. (по отдельному заказу) |
| 3 Формуляр | НДПА.467756.001-01.02ФО | 1 экз. |
| 4 Методика поверки | 842-19-07МП | 1 экз. (по отдельному заказу) |
осуществляется по документу 842-19-07МП «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11 исполнение ИН» Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 апреля 2019 г.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма и (или) делается запись в формуляре, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе.
НДПА.467756.001-01.02ТУ Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-2.11 исполнение ИН». Технические условия
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Приказ Минтранса РФ от 20.02.2017 №55 "О внесении изменений в приказ Министерства транспорта Российской Федерации от 13 февраля 2013 г. №36 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства»
