| Номер в госреестре | 75404-19 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | 240-2P |
| Изготовитель | "Lake Shore Cryotronics, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные 240-2P (далее - измерители) предназначены для измерений сопротивления и преобразования выходных сигналов первичных измерительных преобразователей температуры (ПИП) в цифровой сигнал.
Описание средства измерения
Принцип действия измерителей основан на измерении сопротивления термопреобразователей сопротивления (ТС) и преобразовании измеренной величины с учетом индивидуальной статистической характеристики (ИСХ) или номинальной статистической характеристики (НСХ) в значение измеряемой температуры.
Сигнал с каждого подключенного ПИП подается на вход аналого-цифрового преобразователя, с выхода которого цифровое значение сигнала поступает в микропроцессор, который осуществляет функцию преобразования цифрового значения в температуру с использованием ИСХ или НСХ преобразования. ТС подключаются к измерителю по четырехпроводной схеме. Измерители имеют энергонезависимую память, в которой сохраняются коэффициенты ИСХ.
В качестве ПИП температуры, подключаемых к измерительным каналам, используются платиновые и германиевые ТС с диапазоном измерений сопротивления от 0 до 100 кОм.

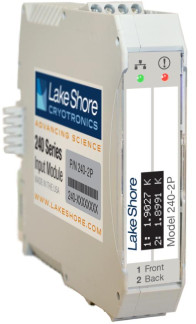

Общий вид измерителя с указанием места пломбировки от несанкционированного доступа представлен на рисунке 1.
Ч
ПО MeasureLINK предназначено для управления работой измерителей, считывания и обработки информации, содержащей измеренные значения сопротивления и температуры, отображения на мониторе компьютера в режиме реального времени.
Кроме того, ПО предназначено для установки параметров измерителей и включает в себя средства управления процессами записи, обеспечивает выполнение всех функций измерителей и контроль параметров функционирования измерителей, в том числе визуальных данных. ПО обеспечивает поддержку стандартных протоколов передачи данных, имеет конверторы формата данных в ряд широко используемых форматов представления данных.
Уровень защиты ПО измерителей «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MeasureLINK |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0/0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления постоянному току ПИП с положительным температурным коэффициентом, кОм | от 0 до 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току ПИП с положительным температурным коэффициентом, Ом | ±(0,04 + 0,0002-R)* |
| Диапазон измерений сопротивления постоянному току ПИП с отрицательным температурным коэффициентом, кОм | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току ПИП с отрицательным температурным коэффициентом, Ом: - в диапазоне от 0 до 10 Ом - в диапазоне от 0 до 30 Ом - в диапазоне от 0 до 100 Ом - в диапазоне от 0 до 300 Ом - в диапазоне от 0 до 1 кОм - в диапазоне от 0 до 3 кОм - в диапазоне от 0 до 10 кОм - в диапазоне от 0 до 30 кОм - в диапазоне от 0 до 100 кОм | ±(0,002 + 0,0006-R) ±(0,002 + 0,0006 r) ±(0,01 + 0,0004 R) ±(0,01 + 0,0004 r) ±(0,01 + 0,0004 r) ±(0,01 + 0,0004 r) ±(1 + 0,0004 R) ±(2 + 0,0004 r) ±(10 + 0,0004 R) |
| Пределы дополнительной абсолютной погрешности измерений сопротивления постоянному току ПИП с положительным температурным коэффициентом, вызванной отклонением температуры окружающего воздуха от (25±10) °C, на каждые 10 °С | 0,010 + 0,00015 R |
| Пределы дополнительной абсолютной погрешности измере- | |
| ний сопротивления постоянному току ПИП с отрицательным | |
| температурным коэффициентом, вызванной отклонением | |
| температуры от окружающего воздуха от (25±10) °C, на ка | |
| ждые 10 °C: | |
| - в диапазоне от 0 до 10 Ом | ±(0,0001 + 0,00015 R) |
| - в диапазоне от 0 до 30 Ом | ±(0,0003 + 0,00015 r) |
| - в диапазоне от 0 до 100 Ом | ±(0,001 + 0,00015 R) |
| - в диапазоне от 0 до 300 Ом | ±(0,003 + 0,00015 r) |
| - в диапазоне от 0 до 1 кОм | ±(0,01 + 0,00015 R) |
| - в диапазоне от 0 до 3 кОм | ±(0,03 + 0,00015 r) |
| - в диапазоне от 0 до 10 кОм | ±(0,1 + 0,00015 R) |
| - в диапазоне от 0 до 30 кОм | ±(0,3 + 0,00015 r) |
| - в диапазоне от 0 до 100 кОм | ±(1 + 0,00015 R) |
| * R - измеренное значение сопротивления, Ом | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | 2 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Напряжение питания постоянного тока, В | от 21,6 до 26,4 |
| Габаритные размеры, мм, не более: | |
| - высота | 100 |
| - ширина | 23 |
| - длина | 115 |
| Масса, г, не более | 120 |
наносится на паспорт типографским способом (в правом верхнем углу). Комплектность средства измерений
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| Модуль измерительный | 240-2P | 1 шт. |
| Методика поверки | 651-18-030 МП | 1 экз. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу 651-18-030 МП «Модули измерительные 240-2P. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.08.2018.
Основные средства поверки:
- набор однозначных мер электрического сопротивления термостатированный МС 3050Т, регистрационный номер 42649-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт измерителя.
приведены в эксплуатационном документе.
Приказ Росстандарта от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация «Lake Shore Cryotronics, Inc.», США
