Номер в госреестре | 75413-19 |
Наименование СИ | Резервуары вертикальные стальные цилиндрические |
Обозначение типа СИ | РВС-750, РВС-1000, РВС-5000 |
Изготовитель | ООО "Волгохимремонт", г.Волгоград |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-750, РВС-1000, РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Резервуары вертикальные стальные цилиндрические РВС-750 зав. №№ 7, 8, РВС-1000 зав. №№ 1, 2, 3, 4, 5, 6, 9, 10, РВС-5000 зав. №№ 3, 4, 5, 6 установлены на территории резервуарного парка ООО «Югнефтехимтранзит», по адресу: 353545, Российская Федерация, Краснодарский край, Темрюкский район, п. Чушка, ул. Железнодорожная, 11.

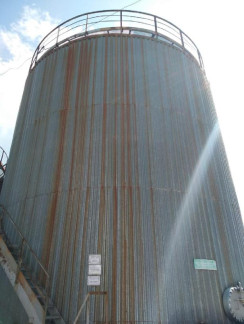

Общий вид резервуаров представлен на рисунках 1-3.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-750, РВС-1000, РВС-5000 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение | ||
Номинальная вместимость, м | РВС-750 | РВС-1000 | РВС-5000 |
750 | 1000 | 5000 | |
Пределы допускаемой относительной погрешности определения вместимости, % | ±0,2 | ±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
Срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар вертикальный стальной цилиндрический | РВС-750 зав. №№ 7, 8, РВС-1000 зав. №№ 1, 2, 3, 4, 5, 6, 9, 10, РВС-5000 зав. №№ 3, 4, 5, 6 | 14 шт. |
Паспорт | - | 14 экз. |
Г радуировочная таблица | - | 14 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30У2К (регистрационный номер 46391-11);
- рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный номер 46391-11);
- нивелир оптический ADA Ruber-X32 (регистрационный номер 43704-10);
- рейка нивелирная телескопическая RGK TS-5 (регистрационный номер 55346-13);
- толщиномер ультразвуковой Булат 2, (регистрационный номер 46426-11);1
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12);
- линейка измерительная металлическая, (регистрационный номер 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-750, РВС-1000, РВС-5000
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Зарегистрировано поверок | 10 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
