| Номер в госреестре | 75417-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | ООО "Красный Молот", г.Грозный |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-100 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-100 №№ Е-2а, Е-17, Е-24, Е-25, Е-680, Е-681, Е-682, Е-683, Е-684, Е-685, Е-686, Е-687, Е-688, Е-689 расположены: Российская Федерация, г. Рязань, Район Южный Промузел, д. 8.

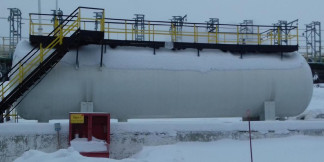

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-100 представлен на рисунках 1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (Е-17, Е-680, Е-681, Е-682, Е-683, Е-684, Е-685, Е-686, Е-687, Е-688, Е-689 | |
| на уровне наполнения от 0 до 100 мм включ., % | ±8,0 |
| на уровне наполнения св. 100 до 500 мм включ., % | ±1,5 |
| на уровне наполнения св. 500 до 1000 мм включ., % | ±1,0 |
| на уровне наполнения св. 1000 до 3010 мм включ., % | ±0,25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (РГС-100 №№ Е-2а, Е-24, Е-25) | |
| на уровне наполнения от 0 до 100 мм включ., % | ±10,0 |
| на уровне наполнения св. 100 до 500 мм включ., % | ±2,0 |
| на уровне наполнения св. 500 до 1000 мм включ., % | ±1,0 |
| на уровне наполнения св. 1000 до 3010 мм включ., % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 14 шт. |
| Паспорт | - | 14 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-100
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
