Резервуары стальные горизонтальные цилиндрические РГС-90, РГС-100, 75422-19

Резервуары стальные горизонтальные цилиндрические РГС-90, РГС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	75422-19
Наименование СИ	Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ	РГС-90, РГС-100
Изготовитель	ПАО "Машиностроительный завод "ЗиО-Подольск", г.Подольск
Год регистрации	2019
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Резервуары стальные горизонтальные цилиндрические РГС-90, РГС-100 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные горизонтальные цилиндрические РГС-90 №№ Е-614, Е-615, Е-616, Е-617, Е-618, РГС-100 №№ Е-141, Е-142, Е-143, Е-144, Е-145 расположены: Российская Федерация, г. Рязань, Район Южный Промузел, д. 8.

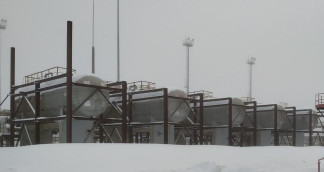

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-90, РГС-100 представлен на рисунке 1 -2.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-90, РГС-100 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
РГС-90 №№ Е-614, Е-615, Е-616, Е-617, Е-618
Номинальная вместимость, м3	90
Пределы допускаемой относительной погрешности определения вместимости резервуара
на уровне наполнения от 0 до 100 мм включ., %	±15,0
на уровне наполнения св. 100 до 500 мм включ., %	±2,5
на уровне наполнения св. 500 до 1000 мм включ., %	±1,0
на уровне наполнения св. 1000 до 1500 мм включ., %	±0,5
на уровне наполнения св. 1500 до 3000 мм включ., %	±0,25
РГС-100 №№ Е-141, Е-142, Е-143, Е-144, Е-145
Номинальная вместимость, м3	100
Пределы допускаемой относительной погрешности определения вместимости резервуара
на уровне наполнения от 0 до 100 мм включ., %	±16,0
на уровне наполнения св. 100 до 500 мм включ., %	±2,5
на уровне наполнения св. 500 до 1000 мм включ., %	±1,0
на уровне наполнения св. 1000 до 1500 мм включ., %	±0,5
на уровне наполнения св. 1500 до 3400 мм включ., %	±0,25

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

о/~'

- температура окружающего воздуха, С

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-90	5 шт.
Резервуар стальной горизонтальный цилиндрический	РГС-100	5 шт.
Паспорт	-	10 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);

- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-90, РГС-100

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
