| Номер в госреестре | 75428-19 |
| Наименование СИ | Стенды для измерений крутящего момента силы |
| Обозначение типа СИ | AWT |
| Изготовитель | "SCS Concept Italia S.R.L.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 21.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды для измерений крутящего момента силы серии AWT (далее - стенды) предназначены для измерений крутящего момента силы.
Принцип действия стендов основан на измерении крутящего момента силы, создаваемого тестируемым инструментом, посредством встроенных датчиков крутящего момента силы.
Стенды представляют собой передвижной стол, внутри которого расположены первичные измерительные преобразователи - датчики крутящего момента силы (далее - датчики), блок обработки информации, персональный компьютер, ящики для хранения насадок и переходников для работы с инструментом, аккумуляторные батареи. На столешнице стола расположены выходные гнёзда датчиков, опорная штанга для фиксации инструмента, жидкокристаллический монитор и блок интерфейсов стендов: порты USB для подключения компьютерной мышки, клавиатуры или иных USB-устройств. Питание стендов осуществляется от аккумуляторов или от сети переменного тока.
Стенды способны измерять крутящий момент силы, действующий как по направлению движения часовой стрелки, так и против.
Принцип действия датчиков заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста, который передаётся на блок обработки информации откуда обработанная информация передаётся на персональный компьютер для её отображения.
Встроенные датчики используются для работы с моментными ключами и отвёртками. Встроенные датчики совмещены с сервоприводами.
Принцип работы стендов заключается в следующем: тестируемый инструмент зафиксирован неподвижно, оператор, вращая через сервопривод датчик, доводит значение крутящего момента силы до заданного на тестируемом инструменте, после чего инструмент сигнализирует
о достижении заданного значения крутящего момента силы. Достигнутое значение отражается на мониторе персонального компьютера.
Стенды выпускаются в тридцати модификациях, которые различаются между предельным допустимым значением крутящего момента силы и количеством присоединительных гнёзд на поверхности стендов (от 1 до 6). Данные отличительные особенности зашифрованы в наименовании модификаций стендов, которое в общем виде представляет собой следующее: AWT/X/YYYY, где AWT - наименование серии стендов, X - число присоединительных гнёзд на поверхности стенда, YYYY - предельное допустимое значение крутящего момента силы для данного стенда.
При работе со стендами применяются датчики серии Freedom MT. Их совместимость со стендами зашифрована в серийном номере каждого датчика. В общем виде серийный номер датчика представляет собой следующее: SCS.MMMM.B8.1.XXXX, где SCS - частичное наименование изготовителя стендов, ММММ - значение верхнего предела измерений крутящего момента силы в Н м, B8 - означает, что датчик может применятся только в составе стендов серии AWT, 1 - означает что датчик прошёл выходной контроль и соответствует всем предъявляемым изготовителем требованиям, XXXX - порядковый номер датчика. По заказу потребителя на один и тот же стенд могут быть установлены датчики с одинаковым значением верхнего предела измерений крутящего момента силы. Примеры заводских табличек стендов и датчиков представлены на рисунках 1 и 2.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующих наклеек на стыки между деталями корпуса стендов, на крепёжные винты стендов, а также производится нанесение краски на крепёжные винты датчиков.

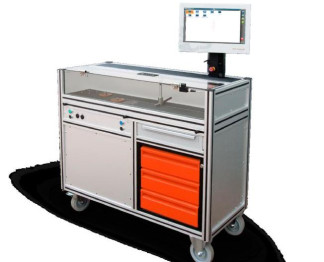

Общий вид стендов приведён на рисунке 3.
PRODUCER:
SCS Concept Italia Sri
Model: AWT/3/800 Serial number :
Input voltage : 220V - 50Hz Internal circuits voltage : 24VDC Consumption: 4A (230VAC)
ascc
Рисунок 1 - Пример заводской таблички стендов
Метрологически значимое программное обеспечение (далее - ВПО) установлено в энергонезависимую память блока обработки информации, расположенного внутри корпуса стендов. Доступ к блоку обработки информации ограничен применяемой пломбировкой.
ВПО предназначено для сбора поступающих с датчиков аналоговых сигналов, их преобразования в цифровой сигнал и отправки его на персональный компьютер для визуализации результатов измерений. Также ВПО служит для управления настройками и работой стендов. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 6.3.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики стендов
| Наименование характеристики | Значение | ||
| Модификация | AWT/X/301) | AWT/X/3001) | AWT/X/6001) |
| Диапазон измерений крутящего момента силы, Нм: - с датчиками SCS.0003.B8.1.XXXX - с датчиками SCS.0030.B8.1.XXXX - с датчиками SCS.0300.B8.1.XXXX - с датчиками SCS.0600.B8.1.XXXX | от 0,3 до 3,0 от 3 до 30 | от 0,3 до 3,0 от 3 до 30 от 30 до 300 | от 0,3 до 3,0 от 3 до 30 от 30 до 300 от 60 до 600 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±12)/±0,53) | ||
| 1 - X - число присоединительных гнёзд на поверхности стенда (максимально 6) 2) - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений 3) - для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений | |||
Таблица 3 - Метрологические характеристики стендов
| Наименование характеристики | Значение | |
| Модификация | AWT/X/12001) | AWT/X/16001) |
| Диапазон измерений крутящего момента силы, Нм: - с датчиками SCS.0003.B8.1.XXXX - с датчиками SCS.0030.B8.1.XXXX - с датчиками SCS.0300.B8.1.XXXX - с датчиками SCS.0600.B8.1.XXXX - с датчиками SCS.1200.B8.1.XXXX - с датчиками SCS.1600.B8.1.XXXX | от 0,3 до 3,0 от 3 до 30 от 30 до 300 от 60 до 600 от 120 до 1200 | от 0,3 до 3,0 от 3 до 30 от 30 до 300 от 60 до 600 от 120 до 1200 от 160 до 1600 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±12)/±0,53) | |
| 1) - X - число присоединительных гнёзд на поверхности стенда (максимально 6) 2) - для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений 3) - для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений | ||
Таблица 4 - Габаритные размеры и масса стендов
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - ширина - глубина - высота | 12301)/20002) 5601}/7002) 15601)/17102) |
| Масса, кг, не более | 1501)/3502) |
| 1) - для модификаций стендов с верхним пределом измерений до 300 Нм включ. 2) - для модификаций стендов с верхним пределом измерений св. 300 до 1600 Нм включ. | |
| Модификация датчика | Размер присоединительного квадрата, мм (дюйм) | Габаритные размеры (Диаметр х В ысота), мм, не более | Масса, кг, не более |
| SCS.0003.B8.1.XXXX | 6,35 (1/4) | 119x316 | 5 |
| SCS.0030.B8.1.XXXX | 9,53 (3/8) | 119x438 | 8 |
| SCS.0300.B8.1.XXXX | 12,7 (1/2) | 130x550 | 30 |
| SCS.0600.B8.1.XXXX | 12,7(1/2) | 155x668 | 45 |
| SCS.1200.B8.1.XXXX | 25,4 (1) | 179x662 | 60 |
| SCS.1600.B8.1.XXXX | 25,4(1) | 250x710 | 90 |
Таблица 6 - Параметры электрического питания и условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд для измерений крутящего момента силы серии AWT (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Датчик крутящего момента силы | - | По заказу |
| Сетевая карта для удаленного доступа WLAN | - | 1 шт. |
| Набор адаптеров и переходников | - | 1 шт. |
| Руководство по эксплуатации на русском языке | РЭ 26.51.66-006-2018 | 1 экз. |
| Методика поверки | МП АПМ 77-18 | 1 экз. |
осуществляется по документу МП АПМ 77-18 «Стенды для измерений крутящего момента силы серии AWT. Методика поверки», утверждённому ООО «Автопрогресс-М» «11» мая 2018 г. Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - измерители крутящего момента силы, ПГ ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы Техническая документация «SCS Concept Italia S.R.L.», Италия
