| Номер в госреестре | 75435-19 |
| Наименование СИ | Системы компьютерные измерительно-регистрирующие |
| Обозначение типа СИ | PKTBA-CRS-М |
| Изготовитель | Закрытое акционерное общество Пензенское конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»), г. Пенза |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы компьютерные измерительно-регистрирующие PKTBA-CRS-М (далее -системы) предназначены для измерений избыточного давления, расхода испытательной среды, температуры испытательной среды, окружающего воздуха, а также преобразования силы постоянного электрического тока в значения различных физических величин.
Системы могут применяться как автономно, так и в составе испытательных комплексов при проведении испытаний трубопроводной арматуры по ГОСТ 33257-2015.
В состав систем входят: блок управления (контроллер), компьютер, датчики измерений давления, температуры, датчики измерений расхода воды и воздуха и других физических величин.
Принцип действия систем основан на преобразовании аналоговых и импульсных сигналов, полученных от датчиков, в цифровой вид и дальнейшей обработке на персональном компьютере с соответствующим программным обеспечением.
На основании проведенной обработки, системы формируют протокол испытаний с результатами испытаний, который может выводиться на экран и сохраняться в архиве систем.
Системы имеют возможность управлять процессом испытания посредством подачи управляющих сигналов по дополнительным каналам (выходам), встроенным в блок управления.
Системы включают в себя аналоговые, цифровые и импульсные измерительные каналы (далее - ИК). Максимальное количество ИК в соответствии с таблицей 5. Вывод показаний ИК может осуществляться в относительных единицах в соответствии с таблицей 6. Далее относительные единицы могут переводиться в единицы измерений давления, температуры, влажности, усилия, перемещения и т. д. с помощью программного обеспечения систем.
Системы выпускаются в различных исполнениях и отличаются по комплектации датчиками и по количеству ИК. Подключение датчиков к блоку управления систем может производиться как через разъёмы, так и через клеммную коробку. Размеры и вид блока управления зависят от условий монтажа и количества подключаемых датчиков (в зависимости от заказа) и могут отличаться от представленных на рисунке 1.
Количество подключаемых датчиков через цифровые каналы определяется техническими возможностями применяемого интерфейса. Цифровые каналы передачи данных, которые могут использоваться в системах (в зависимости от заказа): RS-232, RS-485, USB, Wi-Fi. Протокол передачи цифровых данных - Modbus.
Системы комплектуются базовыми датчиками, приведёнными в таблице 1. Нормируемые метрологические характеристики систем приведены только при использовании данных датчиков. Тип базовых датчиков выбирается потребителем при заказе с учётом того, что датчики давления и температуры должны иметь выходной сигнал от 4 до 20 мА. При этом, датчики модельного ряда ПФ 5461-4040 имеют импульсный выходной сигнал.
Таблица 1 - Перечень базовых датчиков
| Наименование, тип или модификация | Диапазон измерений и/или класс точности | Регистрационный номер в Федеральном информационном фонде |
| Преобразователи давления измерительные S-10, S-20 | Класс точности 0,25 | 38288-13 |
| Преобразователи давления измерительные IS-3 | Класс точности 0,25 | 66965-17 |
| Датчики давления, разряжения и разности давлений ADZ, модификация ADZ-SML | Класс точности 0,25 | 49870-12 |
| Наименование, тип или модификация | Диапазон измерений и/или класс точности | Регистрационный номер в Федеральном информационном фонде |
| Датчики давления ДМ5007 | Класс точности 0,25 | 14753-16 |
| Датчики давления МИДА-15 | Класс точности не хуже 0,25 | 50730-17 |
| Термопреобразователи с унифицированным выходным сигналом Метран-270, модификация ТСМУ Метран-274 | Класс точности 0,25 | 21968-11 |
| Термометры сопротивления (термопреобразователи сопротивления) ДТС | от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -25 до +100 °С, класс точности 0,25 или 0,5; от -25 до +150 °С, класс точности 0,25; от -25 до +200 °С, класс точности 0,25; от -25 до +250 °С, класс точности 0,25; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +200 °С, класс точности 0,25 | 28354-10 |
| Датчики температуры ТС5008 | от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +180 °С, класс точности 0,25 | 14724-12 |
| Датчик расхода воды | ПФ 5461-4040-02 | Датчики изготавливаются ЗАО «ПКТБА» |
| Датчик расхода воздуха | ПФ 5461-4040-03 | |
| Датчик количества капель воды | ПФ 5461-4040-04 | |
| Датчик количества пузырьков воздуха | ПФ 5461-4040-05 |
В зависимости от заказа системы могут комплектоваться и другими типами датчиков. При этом, метрологические характеристики систем не нормируются.
Системы можно встраивать в любой подходящий корпус.
Пломбировка систем не предусмотрена.

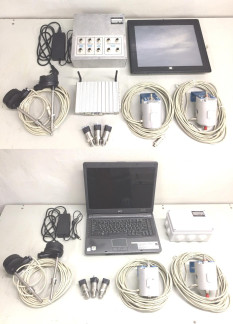

Общий вид систем представлен на рисунке 1.
Б - исполнение систем с блоком управления на базе клеммной коробки Рисунок 1 - Общий вид систем
Поставляемое с системами программное обеспечение (далее - ПО) работает в среде операционной системы Windows (не ниже 7) и предназначено для обработки данных, поступающих с датчиков, и управления процессом испытаний.
ПО осуществляет:
- отображение результатов измерений;
- настройку режимов работы и параметров обработки данных;
- ведение архивных данных, полученных с датчиков;
- обработку данных;
- вывод полученных результатов на печать;
- управление процессом испытания.
ПО систем делится на две группы:
- встроенное в блок управления ПО;
- ПО верхнего уровня, устанавливаемое непосредственно на компьютер.
Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Microprogramma |
| Номер версии (идентификационное номер ПО) | 1.0 |
ПО верхнего уровня выполняет логические и вычислительные операции по реализации сбора, хранения, управления, передачи и предоставления данных. Оно не разделено на метрологически значимую и незначимую части.
Идентификационные данные метрологически значимого ПО верхнего уровня приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО верхнего уровня.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MasterSCADA | MasterOPS Universal Modbus Server | NET Framework |
| Номер версии (идентификационное номер ПО) | не ниже 3.9 | не ниже 3.1.3 | не ниже 4.6.1 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 4 - 6.
Таблица 4 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Диапазон измерений избыточного давления, МПа * | от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
| Пределы допускаемой приведённой погрешности измерений избыточного давления, % | ±0,4 |
| Наименование параметра | Значение |
| Пределы допускаемой дополнительной приведённой погрешности измерений избыточного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % - при использовании датчиков S-10, S-20 и IS-3 - при использовании датчиков ДМ5007 - при использовании датчиков МИДА-15 - при использовании датчиков ADZ-SML | ±0,2 ±0,45 ±0,03 отсутствует |
| Диапазон измерений температуры, °С | от 0 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С - при использовании датчиков ТСМУ Метран-274 - при использовании датчиков ТС5008 с классом точности: - 0,25 - 0,5 - при использовании датчиков ДТС | ±0,575 °С ±0,1 % от диапазона измерений датчика ±0,2 % от диапазона измерений датчика 0,2 от основной погрешности датчика |
| Диапазон измерений расхода (утечки) воды, г/см ** | от 0 до 12 |
| Диапазон измерений расхода (утечки) воздуха, г/см3 ** | от 0 до 15 |
| Пределы допускаемой приведённой погрешности измерений расхода (утечки), % ** | ±3 |
| Диапазон счёта количества капель воды, капель/мин *** | от 0 до 207 |
| Диапазон счёта количества пузырьков воздуха, пузырьков/мин *** | от 0 до 283 |
| Пределы допускаемой абсолютной погрешности счёта капель/пузырьков, капля/пузырёк *** | ±1 |
| Диапазон счёта количества электрических импульсов, имп. | от 0 до 65535 |
| Пределы допускаемой абсолютной погрешности счёта электрических импульсов, имп. | ±3 на каждые 65535 имп. |
| * Выбирается из ряда. ** Для датчиков расхода ПФ 5461-4040. *** Для датчиков количества капель/пузырьков ПФ 5461-4040. Примечания - Для приведённой погрешности нормирующим значением является 16 мА для измерений силы постоянного электрического тока и верхний предел диапазона измерений для избыточного давления и расхода. Системы комплектуются датчиками расхода или датчиками количества из модельного ряда ПФ 5461-4040. | |
Таблица 5 - Технические характеристики
| Наименование параметра | Значение |
| Количество измерительных каналов (далее - ИК) силы постоянного электрического тока, шт., не более | 32 |
| Наименование параметра | Значение |
| Импульсные входы (каналы): - количество входов для счёта электрических импульсов, шт., не более - напряжение низкого (активного) уровня на входах, В - напряжение высокого уровня на входах, В - диапазон частоты входных импульсов, Гц - минимальная длительность входных импульсов, мс | 32 от 0 до 4 от 5 до 30 от 0 до 10000 0,05 |
| Время установки рабочего режима, мин, не более | 10 |
| Напряжение питающей сети, В | от 207 до 253 |
| Частота, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 600 |
| Нормальные условия: - температура окружающего воздуха, °С - для датчиков S-10, S-20, IS-3, ДМ5007, ТС5008 - для датчиков ДТС и остальной части систем - для датчиков МИДА-15 и ТСМУ Метран-274 - относительная влажность воздуха, % - атмосферное давление, кПа | от +21 до +25 от +10 до +30 от +15 до +25 от 40 до 80 от 84 до 106 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +40 85 от 84 до 106 |
| Габаритные размеры (ШхГхВ), мм, не более: | 260x260x150 |
| Масса, кг, не более | 30 |
| Примечание - Указаны габаритные размеры базового блока управления. В зависимости от конкретного заказа габариты блока управления могут меняться. | |
Таблица 6 - Функция программного обеспечения по переводу показаний из относительных
| единиц в значения с | шзических величин для ИК силы постоянного электрического тока. |
| Показания ИК в относительных единицах | Показания ИК в значениях физических величин |
| от 0 до 100 % | Постоянный электрический ток от 4 до 20 мА |
| Постоянное электрическое напряжение, В от 0 до 5; от 0 до 10; от 0 до 30 | |
| Давление, МПа от минус 0,1 до 0; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 | |
| Температура, °С от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +50; от 0 до +80; от 0 до +100; от 0 до +150; от 0 до +180; от 0 до +200; от 0 до +300; от 0 до +400; от 0 до +500 |
| Показания ИК в относительных единицах | Показания ИК в значениях физических величин |
| Расход Воздух, нл/мин: от 0 до 0,1; от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 250; от 0 до 600; от 0 до 1000; от 0 до 1250; от 0 до 1670; от 0 до 2000; от 0 до 5000; от 0 до 10000 | |
| от 0 до 100 % | Вода, м3/ч: от 0 до 0,04; от 0 до 0,1; от 0 до 0,25; от 0 до 1,5; от 0 до 2,83; от 0 до 6,5; от 0 до 9; от 0 до 11,32; от 0 до 15; от 0 до 17,69; от 0 до 18; от 0 до 22,5; от 0 до 28,98; от 0 до 30; от 0 до 45; от 0 до 45,28 |
| Усилие, кгс от 0 до 20; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 30000; от 0 до 50000 | |
| Перемещение, мм от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 500; от 0 до 1000; от 0 до 2000 | |
| Частота от 0 до 500 Гц; от 0 до 1 кГц; от 0 до 10 кГц | |
| Уровень шума от 0 до 120 и от 0 до 150 дБА |
наносится на табличку, расположенную на передней панели блока управления с использованием технологии «Металлографика» и на паспорт в левый верхний угол титульного листа типографическим способом.
Комплектность систем приведена в таблице 7.
Таблица 7 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система компьютерная измерительно-регистрирующая PKTBA-CRS-М в составе: - блок управления - компьютер с сенсорным ЖК монитором или ноутбук с характеристиками не хуже: Core 2 Duo 2,53 GHz/ LGA775/3 Mb-1066MHz, 4 Gb RAM/ SSD-128 Gb; Экран: 1024х768/USB2.0x 3/1xRJ45 | ПФ 5461-4056 | 1 шт. |
| Паспорт | ПФ 5461-4056 ПС | 1 экз. |
| Руководство по эксплуатации | ПФ 5461-4056 РЭ | 1 экз. |
| Руководство пользователя | ПФ 5461-4056 РП | 1 экз. |
| Методика поверки | ПФ 5461-4056 МП | 1 экз. |
| Паспорт | ПФ 5461-4040 ПС | ** |
| Руководство по эксплуатации | ПФ 5461-4040 РЭ | ** |
| Датчик расхода или количества капель/пузырьков | ПФ 5461-4040* | ** |
| Датчик давления | Согласно таблицы 1 | ** |
| Датчик температуры | Согласно таблицы 1 | ** |
| * Согласно заказа в соответствии с таблицей 1. ** Количество датчиков зависит от заказа и не может превышать количество задействованных ИК, указанных в таблице 5. | ||
осуществляется по документу ПФ 5461-4056 МП «Системы компьютерные измерительно-регистрирующие PKTBA-CRS-M. Методика поверки», утверждённому
ФБУ «Пензенский ЦСМ» 20 декабря 2018 г.
Основные средства поверки:
- манометр грузопоршневой МП-60 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52189-16);
- манометр грузопоршневой МП-600 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52189-16);
- манометр грузопоршневой МП-2500 (регистрационный номер 52189-16 в Федеральном информационном фонде);
- генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53406-13);
- весы лабораторные электронные МЕ215S (регистрационный номер 21464-03 в Федеральном информационном фонде);
- термостат жидкостный «ТЕРМОТЕСТ-100» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39300-08);
- калибратор цифровой СА310 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66821-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ТУ 26.51.66-075-04787296-2018 Системы компьютерные измерительно-регистрирующие PKTBA-CRS-M. Технические условия
| Зарегистрировано поверок | 552 |
| Поверителей | 17 |
| Актуальность данных | 21.11.2024 |
