| Номер в госреестре | 75437-19 |
| Наименование СИ | Антенны измерительные рамочные |
| Обозначение типа СИ | R&S HFH2-Z2E |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные рамочные R&S HFH2-Z2E (далее по тексту - антенны) предназначены для измерений напряженности магнитного поля в диапазоне частот от 8,3 кГц до 30 МГц совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными).
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричный коаксиальный кабель волновым сопротивлением 50 Ом, подключаемый к измерительному приемнику.
Конструктивно антенна представляет собой экранированную одновитковую рамку диаметром 590 мм с диаметром витка по экрану 22 мм, закрепленную на диэлектрическом основании, в котором размещены усилительные цепи и устройство согласования. На поверхности диэлектрического основания размещен переключатель, обеспечивающий выбор обычного режима работы или режима ослабления.
Питание усилительных цепей осуществляется по отдельному кабелю питания и интерфейса с разъемом, совместимым с измерительными приемниками и анализаторами спектра фирмы «Rohde & Schwarz GmbH & Co. KG», Г ермания, а также специализированным блоком питания R&S IN 600.

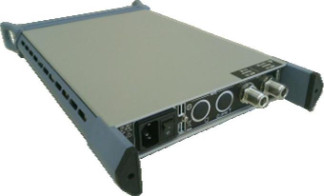

Внешний вид антенны и блока питания R&S IN 600 представлен на рисунке 1а, вид блока питания сзади представлен на рисунке 1 б.
Место пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки представлены на рисунках 2а и 2б.
Рисунок 1а - Внешний вид антенны и блока питания
| место нанесения | X.............................. | ч место нанесения знака |
| знака утверждения | поверки | |
| типа | Рисунок 2б |
. ;Э
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,0083 до 30 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) -в обычном режиме -в режиме ослабления | от 15 до 25 от 25 до 35 |
| Пределы допускаемой погрешности определения коэффициента калибровки, дБ | ±2,0 |
| Коэффициент стоячей волны по напряжению, не более | 2,0 |
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 90x600x822 |
| Масса, кг, не более | 3 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более | от +5 до +40 95 |
наносится типографским способом на титульный лист руководства по эксплуатации и на диэлектрическое основание методом наклейки.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Антенна измерительная рамочная | R&S HFH2-Z2E | 1 |
| Блок питания | R&S IN 600 | 1 |
| Кабель питания и интерфейса | - | 1 |
| Кейс упаковочный | - | 1 |
| Транспортная тара | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
осуществляется по документу МП 75437-19«Инструкция. Антенны измерительные рамочные R&S HFH2-Z2E фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 22.06.2018.
Основные средства поверки:
- установка измерительная образцовая К2П-70 (регистрационный номер в Федеральном информационном фонде 26236-03);
- рабочий эталон второго разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» по ГОСТ Р 8.805-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и/или в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к антеннам измерительным рамочным R&S НРН2^2Е
ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
