| Номер в госреестре | 75439-19 |
| Наименование СИ | Датчики линейных перемещений тросовые |
| Обозначение типа СИ | wireSENSOR серии MK, MT, MP, P |
| Изготовитель | "Micro-Epsilon Messtechnik GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений тросовые wireSENSOR серии MK, MT, MP, P (далее -датчики) предназначены для измерений линейных перемещений.
Принцип действия датчиков основан на непосредственном измерении линейного перемещения измерительного троса, прикрепленного к объекту измерения, путем преобразования этого линейного перемещения в изменение электрического выходного сигнала.
Датчики состоят из измерительного стального троса, который наматывается на тросовый барабан с помощью пружинного мотора. Пружинный мотор аксиально связан с многооборотным потенциометром или с энкодером.
Датчики выпускаются в семнадцати модификациях: МК30; МК46; МК77; МК60; МК88; МК120; K100, MT19; MT33; MT56; MPM; MP; MPW; P60; P96; Р200; P115, которые в свою очередь делятся на модели, отличающиеся друг от друга диапазонами измерений, погрешностью, габаритными размерами и конструктивными особенностями, обеспечивающими применение для разных измерительных задач. Модели обозначаются следующим образом:
W aa-zz-pp-yy-xx-o
где аа - материал корпуса (PS - корпус из пластика, DS - корпус из металла); zz - верхний предел диапазона измерений;
pp - модификация датчика (МК30; МК46; МК77; МК60; МК88; МК120; K100, MT19; MT33; MT56; MPM; MP; MPW; P60; P96; Р200);
yy - вид подключения («-» - контакты потенциометра; CR - интегрированный кабель радиальный, 1 м; С или СА - интегрированный кабель аксиальный 1 м; SA- радиальный разъем, SA - аксиальный разъем, BH - BUS интерфейс);
xx - тип выходного сигнала (P, P10, P25, P50, U, U10, U45R, I, I10, HTL, TTL, TTL01, TTL02, CO, SSI, PB, E, E830);
о - опции при наличии (HG - повышенное ускорение троса; LG - пониженное ускорение троса, NKM - исполнение для сложных условий эксплуатации и другие опции согласно документации производителя).

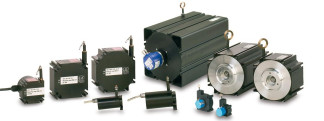

Общий вид датчиков представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.
отсутствует.
| Таблица 1 | - Метрологические характеристики | |||
| Моди фикация | Модель | Диапазон измерений, мм | Пределы допускаемой основной приведенной погрешности, % от верхнего предела диапазона измерений | Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры на 1°С, % от верхнего предела диапазона измерений |
| MK30 | WPS-50-MK30-xx | от 0 до 50 | ±0,5 (при xx=P50) | ±0,0025 |
| WPS-150-MK30-xx | от 0 до 150 | ±0,25 (при xx=P25) | ||
| WPS-250-MK30-xx | от 0 до 250 | ±0,25 (при xx=P25) ±0,1 (при xx=P10) | ||
| WPS-500-MK30-xx | от 0 до 500 | ±0,25 (при xx=P25) ±0,1 (при xx=P10) ±0,05 (при xx=E/E830) | ||
| WPS-750-MK30-xx | от 0 до 750 | |||
| MK46 | WPS- 1000-MK46-xx | от 0 до 1000 | ±0,25 (при xx=P25) ±0,1 (при xx=P10) | |
| WPS- 1000-MK46-CR-xx | от 0 до 1000 | ±0,25 (при xx=P25) ±0,1 (при xx=P10) | ||
| WPS-1250-MK46-xx | от 0 до 1250 | ±0,25 (при xx=P25) ±0,1 (при xx=P10) ±0,05 (при xx=E/E830) | ||
| WPS-1250-MK46-СR-xx | от 0 до 1250 | ±0,25 (при xx=P25) ±0,1 (при xx=P10/U10/ I10) | ||
| MK77 | WPS-2100-MK77 -xx | от 0 до 2100 | ±0,25 (при xx=P25/CR-P25) ±0,05 (при xx=CR-E/CR-E830) | |
| MK60 | WPS-1500-MK60-CR-xx | от 0 до 1500 | ±0,15 (при xx=P/U/I) | |
| WPS-2400-MK60-CR-xx | от 0 до 2400 | ±0,05 (при xx=TTL01/ TTL02) | ±0,0025 | |
| MK88 | WPS-2000-MK88-xx | от 0 до 2000 | ±0,3 (при xx=U45R/CR-U45R) | |
| WPS-2300-MK88-CR-xx | от 0 до 2300 | ±0,15 (при xx=P/U/I) | ||
| WPS-3500-MK88-CR-xx | от 0 до 3500 | ±0,3 (при xx=P/U/I) | ||
| WPS-5000-MK88-CR-xx | от 0 до 5000 | ±0,4 (при xx=P/U/I) | ||
| MK120 | WPS-3000-MK120-CR-xx | от 0 до 3000 | ±0,15 (при xx=P/U/I) | |
| WPS-5000-MK120-CR-xx | от 0 до 5000 | |||
| WPS-7500-MK120-CR-xx | от 0 до 7500 | |||
| K100 | WPS-2300-K100-CR-xx | от 0 до 2300 | ±0,25 (при xx=P/U/I) | |
| WPS-5000-K100-CR-xx | от 0 до 5000 | |||
| MT19 | WDS-40-MT19-P | от 0 до 40 | ±1 | |
| MT33 | WDS-80-MT33-P | от 0 до 80 | ±0,4 | |
| MT56 | WDS-130-MT56-P | от 0 до 130 | ±0,4 | |
| MPM | WDS-50-MPM-C-P | от 0 до 50 | ±0,25 | |
| WDS-150-MPM-C-P | от 0 до 150 | ±0,2 | ||
| WDS-250-MPM-C-P | от 0 до 250 | |||
| MP | WDS-100-MP-C-P | от 0 до 100 | ±0,5 | |
| WDS-300-MP-C-P | от 0 до 300 | ±0,25 | ||
| WDS-330-MP-C-P | от 0 до 330 | ±0,1 | ||
| WDS-500-MP-C-P | от 0 до 500 | ±0,1 | ||
| WDS-1000-MP-C-P | от 0 до 1000 | ±0,1 | ||
| MPW | WDS-100-MPW-C-P | от 0 до 100 | ±0,5 | |
| WDS-300-MPW-C-P | от 0 до 300 | ±0,25 | ||
| WDS-500-MPW-C-P | от 0 до 500 | ±0,1 | ||
| WDS-1000-MPW-C-P | от 0 до 1000 | ±0,1 | ||
| P60 | WDS-100-P60-yy-xx | от 0 до 100 | ±0,5 (при xx= P/U/I) | |
| WDS-150-P60-yy-xx | от 0 до 150 | |||
| WDS-300-P60-yy-xx | от 0 до 300 | ±0,25 (при xx= P/U/I) | ||
| WDS-5 00-P60-yy-xx | от 0 до 500 | ±0,1 (при xx= P/U/I) | ||
| WDS-750-P60-yy-xx | от 0 до 750 | ±0,1 (при xx= P/U/I) | ||
| WDS-1000-P60-yy-xx | от 0 до 1000 | ±0,1 (при xx= P/U/I) | ||
| WDS-1500-P60-yy-xx | от 0 до 1500 | ±0,02 (при xx=HTL, TTL, PB, CO, SSI) | ||
| P96 | WDS-2000-P96-yy-xx | от 0 до 2000 | ±0,1 (при xx= P/U/I) | |
| WDS-2500-P96-yy-xx | от 0 до 2500 | |||
| WDS-3000-P96-yy-xx | от 0 до 3000 | ±0,02 (при xx=HTL, TTL, PB, CO, SSI) | ||
| Р200 | WDS-3 0000-P200-yy-xx | от 0 до 30000 | ±0,1 (при xx=HTL, TTL, | |
| WDS-40000-P200-yy-xx | от 0 до 40000 | PB, CO, SSI) | ||
| WPS-50000-P200-yy-xx | от 0 до 50000 | |||
| P115 | WDS-3000-P115-yy-xx | от 0 до 3000 | ±0,1 (при xx= P/U/I) | |
| WDS-4000-P115-yy-xx | от 0 до 4000 | ±0,15 (при xx= P/U/I) | ||
| WDS-5000-P115-yy-xx | от 0 до 5000 | ±0,15 (при xx= P/U/I) | ||
| WDS-7500-P115-yy-xx | от 0 до 7500 | ±0,02 (при xx=HTL, TTL, PB, CO, SSI) | ||
| WDS-10000-P115-yy-xx | от 0 до 10000 | ±0,15 (при xx= P/U/I) | ||
| WDS-15000-P115-yy-xx | от 0 до 15000 | ±0,01 (при xx=HTL, TTL, PB, CO, SSI) |
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - длина | от 19 до 335 |
| - ширина | от 9 до 210 |
| - высота | от 19 до 275 |
| Масса, г | от 8 до 13000 |
| Рабочая область значений температур, °С | от -20 до +80 |
| Нормальная область значений температур, °С | от +18 до +22 |
| Тип выходного сигнала | |
| - потенциометрический (P, P10, P25, P50) | от 0 до 1 КОм |
| - по напряжению (U, U10, U45R) | от 0 до 10 В; от 0 до 5 В; от -5 до +5 В; |
| - по току (I, I10) | от 0,05 В до 4,25 В от 4 до 20 мА |
| - инкрементальный энкодер (E, E830, HTL, TTL, | |
| TTL01, TTL02) | - |
| - абсолютный энкодер (CO, SSI, PB) | - |
наносится на титульный лист Руководства по эксплуатации типографским методом. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Датчик тросовый (модель по заказу) | - | 1 шт. |
| Кабельный штекер (если применимо) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-53-2018 | 1 экз. |
осуществляется по документу МП № 203-53-2018 «Датчики линейных перемещений тросовые wireSENSOR серии MK, MT, MP, P. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 марта 2018 г.
Основное средство поверки:
- Лента измерительная 3-го разряда по поверочной схеме, утвержденной приказом Росстандарта от 29 декабря 2018 №2840;
- Калибратор процессов многофункциональный Fluke 726 (Рег. № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
