Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии ГаммаСкан-02А, 75440-19

75440-19
Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии ГаммаСкан-02А (далее - радиометры) предназначены для измерений активности бета- и гамма-излучающих радионуклидов при исследовании радиохимической чистоты радиоактивных препаратов.
Карточка СИ
Номер в госреестре 75440-19
Наименование СИ Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии
Обозначение типа СИ ГаммаСкан-02А
Изготовитель Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Год регистрации 2019
Срок свидетельства 02.07.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии ГаммаСкан-02А (далее - радиометры) предназначены для измерений активности бета- и гамма-излучающих радионуклидов при исследовании радиохимической чистоты радиоактивных препаратов.

Описание

Принцип действия радиометра основан на регистрации фотонного или бета-излучения радионуклидов, содержащихся в образце, сцинтилляционным детектором со щелевым вольфрамовым коллиматором. Активность радионуклидов в образце определяется на основании зарегистрированной скорости счета импульсов с учетом известной чувствительности детектора при сканировании тонкослойной или бумажной хроматографической полоски (ХП).

Радиометр состоит из блока детектирования, привода перемещения подложки и электронных плат управления прибором. Все части радиометра помещены в общий корпус.

Радиометры имеют два исполнения:

-    исполнение 1 - для измерений радиоактивных препаратов с радионуклидами, испускающими фотонное излучение;

-    исполнение 2 - для измерений радиоактивных препаратов с радионуклидами, испускающими бета-излучение.

Радиометры исполнения 1 и исполнения 2 отличаются друг от друга сцинтилляционными детекторами.

Каждый выпускаемый из производства радиометр имеет стандартные градуировки для измерений активности:

57

-    для исполнения 1 по источнику ОСГИ-А Со;

-    для исполнения 2 по источнику СО 90Sr+90Y.

По согласованию с заказчиком в паспорте в разделе «Особые отметки» могут указываться данные о наличии специальных градуировок по другим радионуклидам.

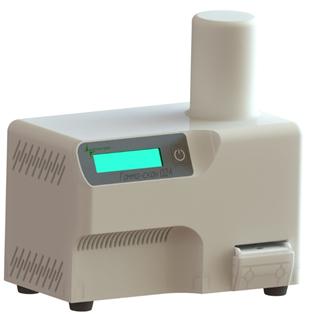

Общий вид радиометра и место пломбирования (с помощью таблички, наклеенной на границе корпуса и основания радиометра) представлены на рисунке 1.

Место

пломбировани

вид спереди

вид сзади

Рисунок 1 - Общий вид радиометра активности радионуклидов для тонкослойной и бумажной хроматографии Г аммаСкан-02А

Программное обеспечение

Радиометр функционирует под управлением компьютера с установленным на нем специализированным программным обеспечением. Компьютер подключается к радиометру с помощью USB-кабеля.

Программное обеспечение (ПО) предназначено для управления радиометром, сбора, анализа и обработки данных, вывода на экран и печати результатов измерений.

Программное обеспечение состоит из следующих частей:

-    встроенное ПО для микропроцессора STM32F2;

-    автономное ПО «Г аммаСкан-02А» для ПК.

Разделение встроенного и автономного ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО.

Защита от несанкционированного изменения ПО обеспечивается опломбированием прибора и наличием пароля к меню «Настройки», который известен только на предприятии-изготовителе. Градуировочные данные вносятся в ПО предприятием-изготовителем при градуировке радиометра.

Уровень защиты программного обеспечения радиометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

Г аммаСкан-02А

Г аммаСкан-02 А

Номер версии (идентификационный номер) ПО

-

не ниже 2.6.0

Цифровой идентификатор ПО

-

*

Наименование предприятия-изготовителя

«НТЦ Амплитуда»

-

* Значение цифрового идентификатора автономного ПО указывается в разделе «Особые отметки» РЭ и в свидетельстве о первичной поверке.

Таблица 2 - Метрологические характеристики радиометров ГаммаСкан-02 А

Наименование характеристики

Значение

Диапазон регистрируемых энергий, кэВ:

-    исполнение 1 - фотонное излучение

—    исполнение 2 - бета-излучение

от 30 до 1600 от 30 до 3500

Диапазон измерений активности радионуклидов в пробе, кБк ’

от 10 до 10000

Пределы допускаемой относительной погрешности измерений активности радионуклидов в пробе, % 2) 3)

±10

Время установления рабочего режима, мин, не более

15

Время непрерывной работы, ч, не менее

8

Нестабильность показаний радиометра за 8 часов непрерывной работы, %, не более

5

Примечания:

1)    Пробой является порция радиоактивного препарата, нанесенная на одну ХП.

2)    Минимальное время сканирования 1 мм ХП в зависимости от активности источника:

активность радионуклидов в пробе, Бк время, с

от 1104 до 2104 ........................................40

от 2-104 до 5104 ........................................20

от 5104 до 1105 .........................................8

от 1105 до 1106..........................................4

более 1106................................................. 1

3)    Стандартная градуировка выполняется для радионуклидов 57Co и 90Sr+90Y; градуировка для других радионуклидов выполняется по требованию заказчика.

Таблица 3 - Основные технические характеристики радиометров ГаммаСкан-02А

Наименование характеристики

Значение

Питание от сети переменного тока:

—    напряжение, В

—    частота, Гц

220_+£ 50±1

Потребляемая мощность, Вт, не более

60

Габаритные размеры, мм, не более:

- длина

160

- ширина

240

- высота

250

Масса, кг, не более

7

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность воздуха при температуре +30

°С и более

низких температурах без конденсации влаги, %, не более

75

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч

8000

Срок службы, лет

10

Знак утверждения типа

наносится методом компьютерной графики на титульные листы эксплуатационной документации и методом шелкографии на табличку, расположенную на задней стороне корпуса радиометра.

Комплектность

Таблица 4 - Комплектность радиометров ГаммаСкан-02А

Наименование и тип

Обозначение

Количество

Радиометр активности радионуклидов для тонкослойной и бумажной хроматографии Г аммаСкан-02А

-

1

Контрольный источник ОСГИ-А 133Ba Контрольный источник 90Sr+90Y или 22Na*

-

-

Источник радионуклидный гамма-излучения радиометрический тест-объект ТОК7**

-

-

Источник радионуклидный бета-излучения радиометрический тест-объект ТОСИ0**

-

-

Подложка для проведения поверки

-

1

Набор подложек для наклеивания хроматографических полосок

-

20

Кабель сетевого питания

-

1

Кабель для подключения к USB-порту ПК

-

1

Программное обеспечение «Г аммаСкан-02А» на электронном носителе

-

1

Персональный компьютер (ПК)**

-

Руководство по эксплуатации

АЖНС.412121.006РЭ

1

Паспорт

АЖНС.412121.006ПС

1

Паспорт на тест-объект ТОК7**

-

Паспорт на тест-объект ТОСИ0**

-

Паспорт на контрольные источники *

-

Методика поверки

АЖНС.412121.006МП

1

Свидетельство о поверке

-

1

* Контрольные источники поставляются в зависимости от исполнения радиометра:

133

ОСГИ-А Ba - для радиометров исполнения 1 90Sr+90Y или 22Na - для радиометров исполнения 2.

** Поставляется по согласованию с Заказчиком

Поверка

осуществляется по документу АЖНС.412121.006 МП «ГСИ. Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии ГаммаСкан-02А. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 февраля 2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда по ГОСТ 8.033-96 - источник фотонного излучения радионуклидный спектрометрический закрытый эталонный ОСГИ-3 (рег. № 46383-11) с радионуклидом 57Со, активностью от 5 104 до 1106 Бк с погрешностью не более ±4 %;

-    рабочий эталон 1-го разряда по ГОСТ 8.033-96 - источник бета-излучения типа 1С0 (рег. № 61305-15) с радионуклидами 90Sr+90Y, активностью от 5104 до 1106 Бк с погрешностью не более ±4 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Министерства здравоохранения и социального развития РФ № 81н от 21 февраля 2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ТУ 26.60.11-002-18615825-2018 Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии ГаммаСкан-02А

75440-19
Номер в ГРСИ РФ:
75440-19
Производитель / заявитель:
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Год регистрации:
2019
Cрок действия реестра:
02.07.2029
