| Номер в госреестре | 75441-19 |
| Наименование СИ | Измерители толщины акустические |
| Обозначение типа СИ | A2072 IntroScan |
| Изготовитель | АО "ИнтроСкан Технолоджи", г.Чайковский |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители толщины акустические A2072 IntroScan (далее по тексту - измерители) предназначены для измерений толщины стенок труб и других изделий, изготовленных из металла.
Принцип работы измерителей основан на эхо-импульсном методе неразрушающего контроля.
Ультразвуковой сигнал, возбужденный с помощью ультразвукового преобразователя, многократно отражается от противоположных поверхностей материала изделия и принимается приемником преобразователя. С помощью автокорреляционной функции для всех возможных путей прохождения переотражающегося сигнала вычисляют временной максимум спектра этого сигнала.
Измерители представляют собой решетки с гибридными пьезоэлектрическими преобразователями с сухим точечным контактом.
Измерители выпускают в двух модификациях М8212 и М8402, которые отличаются друг от друга количеством преобразователей в решетке, габаритными размерами и массой.

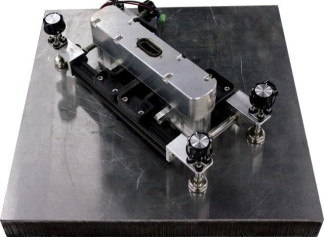

Внешний вид измерителей представлен на рисунке 1.
На рисунке 2 показаны места пломбировки измерителей для предотвращения несанкционированного доступа.
Рисунок 2 - Места пломбировки корпусов измерителей.
Измерители имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор данных контроля.
Идентификационные данные ПО измерителей приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | M8212 | M8402 |
| Номер версии (идентификационный номер) ПО | 3.ХХ и выше | 2.ХХ и выше |
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти измерителя и защищено кодом производителя. При работе с измерителем пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения модулей соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины по стали, мм | от 6 до 40 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм где d - измеренное значение толщины, мм | ±(0,01d+0,2) |
| Значение | ||
| Наименование характеристики | модификация измерителя | |
| M8212 | M8402 | |
| Количество преобразователей | 16 | 32 |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 500 до 10 000 | |
| Диапазон рабочих частот преобразователей, кГц | от 10 до 500 | |
| Дискретность индикации результатов измерений толщины, мм | 0,1 | |
| Электропитание от сети переменного тока напряжением, В | 220+22 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 220 100 70 | 140 140 110 |
| Масса, г, не более | 1 300 | 1 700 |
| Рабочая область значений температур, °С | от - 20 до + 55 | |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Измерители толщины акустические* | A2072 IntroScan | 1 шт. |
| Адаптер питания от сети переменного тока | - | 1 шт. |
| Коммутационный блок | - | 1 шт. |
| Патч-корд прямой UTP кат.5е, Ethernet high speed 1 Гбит/с, RJ45 | - | 1 шт. |
| У стройство установочное | - | 1 шт. |
| Внешнее программное обеспечение | - | 1 шт. |
| Руководство пользователя внешнего программного обеспечения | - | 1 экз. |
| Паспорт | АПМШ.412233.007 ПС | 1 экз. |
| Руководство по эксплуатации | АПМШ.412233.007 РЭ | 1 экз. |
| Методика поверки | МП № 203-63-2018 | 1 экз. |
| *модификация определяется при заказе | ||
осуществляется в соответствии с документом МП № 203-63-2018 «Измерители толщины акустические A2072 IntroScan. Методика поверки», утвержденным ФГУП «ВНИИМС» 18 декабря 2018 г.
Основные средства поверки:
Набор мер толщины UCB 120. Диапазон толщин от 6 до 40 мм, пределы допускаемой погрешности от ±(0,003 d+0,05) мм до ±0,35 мм, где d-измеряемая толщина, мм (рег. № 75565-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АПМШ.412233.007 ТУ «Измерители толщины акустические A2072 IntroScan. Технические условия»
| Зарегистрировано поверок | 355 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
