| Номер в госреестре | 75442-19 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | RGK, мод. D600, D1000, D1500 |
| Изготовитель | "Dongguan Sndway Electronic Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные RGK, модификаций D600, D1000, D1500 (далее - приборы) предназначены для измерений расстояний и углов наклона относительно горизонта.
Принцип измерения расстояний данными приборами основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульсный лазерный излучатель дальномеров генерирует множество импульсов в инфракрасной области спектра, которые через формирующую оптику направляются на цель, до которой необходимо измерить расстояние. Эти импульсы отражаются от цели и с помощью приемной оптики фокусируются на фоточувствительной площадке приемного фотодиода приборов, где при помощи электроники определяется время прохождения импульсов и вычисляется расстояние до цели.
Нулевой (начальной) точкой отсчёта приборов является центр резьбовой втулки в нижней части корпуса.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона приборов меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона в установленных единицах измерения.
Результаты измерений расстояний и углов выводятся на экран, вмонтированный в зрительную трубу.
Конструктивно приборы выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление осуществляется при помощи двух функциональных клавиш (см. рисунок 4). Верхняя часть приборов представляет собой монокуляр со встроенным экраном, а нижняя - оптико-электронная лазерная измерительная система. Монокуляр имеет кольцо фокусировки на окуляре. Также в задней части корпуса приборов имеется USB-разъём (тип Micro USB) для зарядки встроенного аккумулятора (см. рисунок 5). В основании корпуса имеется втулка с резьбой 1/4"-20, позволяющая закрепить прибор на штативе.
Опломбирование приборов не производится. Ограничение доступа к узлам обеспечено конструкцией, которая является неразборной. В процессе эксплуатации приборы не предусматривают внешних механических и электронных регулировок.
Выпускаемые модификации приборов отличаются диапазонами измерения расстояний.
Общий вид дальномеров лазерных RGK, модификаций D600, D1000, D1500 представлен на рисунках 1 - 3.

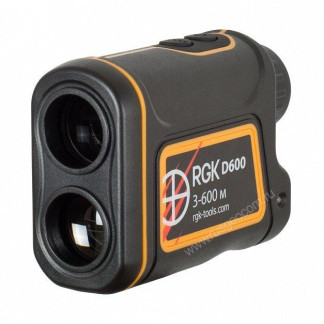

Рисунок 1 - Общий вид дальномеров лазерных RGK, модификации D600
Рисунок 1 - Общий вид дальномеров лазерных RGK, модификации D1000
Рисунок 1 - Общий вид дальномеров лазерных RGK, модификации D1500
Приборы имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память приборов при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция приборов исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | - |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | D600 | D1000 | D1500 |
| Диапазон измерений расстояний1^ м | от 3 до 600 | от 3 до 1000 | от 3 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), м | ±(0,8+2,010-3D), где D - измеряемое расстояние, м | ||
| Диапазон измерений угла наклона, ° | ±90 | ||
| Пределы допускаемой абсолютной погрешности измерений угла наклона, ° | ±0,3 | ||
| Дискретность измерений: - расстояний, м: - от 3,0 до 199,9 м включ. - св. 199,9 м до верхнего предела измерений включ. - угла наклона, ° | 0,1 1,0 0,1 | ||
| 1) - измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет), низкая фоновая освещенность | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Лазерное излучение: - мощность, мВт, не более | 1 |
| - длина волны, нм | 905 |
| - класс по ГОСТ 31581-2012 | 1 |
| Источник электропитания | встроенный Li-ion аккумулятор |
| Напряжение электропитания постоянного тока, В | 3,7 |
| Диапазон рабочих температур, °С | от -25 до +60 |
| Габаритные размеры (Д*Ш*В) мм, не более | 110x85x50 |
| Масса, кг, не более | 0,21 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность дальномеров лазерных
| Наименование | Обозначение | Количество |
| Дальномер лазерный (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Ремешок на руку | - | 1 шт. |
| Чехол для переноски | - | 1 шт. |
| USB-кабель для зарядки аккумулятора | - | 1 шт. |
| Салфетка для протирки оптики | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 06-19 | 1 шт. |
осуществляется по документу МП АПМ 06-19 «Дальномеры лазерные RGK, модификаций D600, D1000, D1500. Методика поверки», утверждённому ООО «Автопрогресс-М» «14» февраля 2019 года.
Основные средства поверки:
- тахеометр электронный Leica TS30 (рег. №40890-09);
- головка делительная оптическая ОДГЭ-5 (рег. № 26906-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Dongguan Sndway Electronic Co., Ltd.», КНР
