Государственный реестр средств измерений

Аппаратура геодезическая спутниковая PrinCe i50, 75443-19

Аппаратура геодезическая спутниковая PrinCe i50 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканиях, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также в системе геодезического мониторинга.
Карточка СИ
Номер в госреестре 75443-19
Наименование СИ Аппаратура геодезическая спутниковая
Обозначение типа СИ PrinCe i50
Изготовитель "Shanghai HuaCe Navigation Technology Ltd.", Китай
Год регистрации 2019
Срок свидетельства 02.07.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать
Руководство по эксплуатации скачать

Назначение

Аппаратура геодезическая спутниковая PrinCe i50 (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканиях, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также в системе геодезического мониторинга.

Описание

Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.

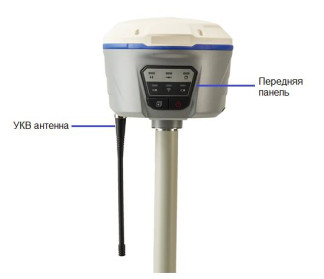

На лицевой панели располагаются две функциональные кнопки и шесть светодиодных индикаторов, отображающих текущий режим работы и состояния аппаратуры. С тыльной стороны расположен отсек для двух аккумуляторных батарей. В отсеке находится слот для SIM-карты. В нижней части корпуса аппаратуры располагаются разъем TNC внешней УКВ радиоантенны, порт LEMO (7 контактов) - RS232, порт mini-USB и втулка с резьбой %-11 для закрепления аппаратуры.

Принимаемая со спутников информация записывается во внутреннюю память или память контроллера. Электропитание аппаратуры осуществляется от съёмных Li-Ion аккумуляторов.

Аппаратура оснащена модулями беспроводных сетей Wi-Fi и Bluetooth, портом Mini-USB, последовательным портом RS-232, GSM и УКВ модемами, а также электронным уровнем, позволяющем отображать наклон до 30° вехи с установленным приёмником.

Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2,

Аккумуляторный отсек Рисунок 2 - Общий вид аппаратуры со стороны нижней части корпуса

В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.

Программное обеспечение

Аппаратура    имеет    встроенное    микропрограммное    обеспечение

«update_i50_v1.0.38_b20181023.bin» (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar 7». Для постобработки на ПК записанных данных используется ПО «CHC Geomatics Office 2».

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

update i50 v1.0.38 b20181023.bin

LandStar 7

CHC Geomatics Office 2

Номер версии (идентификационный номер ПО), не ниже

1.5.41

7.2.2.20180126

2.0.0.222

Цифровой идентификатор ПО

5567D55C

FB4DFF7C

7A348082

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 -Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины базиса, м

от 0 до 30000

Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах:

-    «Статика», мм:

-    в плане

-    по высоте

-    «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

-    в плане

-    по высоте

-    «Дифференциальные кодовые измерения (DGPS)», мм:

-    в плане

-    по высоте

±2(3,0+0,5 • 10"6-D) ±2-(5,0+0,5-10-6-d)

±2(8+1-10-6-D)

±2(15+1-10-6-D)

±2 (250+1-10"6-D) ±2 (500+1-10-6-D)

Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах:

-    «Статика», мм:

-    в плане

-    по высоте

-    «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

-    в плане

-    по высоте

-    «Дифференциальные кодовые измерения (DGPS)», мм:

-    в плане

-    по высоте

3,0+0,5-10-6-D

5,0+0,5-10-6-D

8+1-10-6-D

15+1-10-6-D

250+1-10-6-D 500+1-10-6-D, где D - измеряемое расстояние в мм

Наименование характеристики

Значение

Тип приёмника

Многочастотный, многосистемный

Тип антенны

Встроенная

Количество каналов

432/5761)

Режимы измерений

«Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)»

Диапазон рабочих температур, °С

от -40 до +75

Напряжение источника питания постоянного тока, В

-    внешнего

-    внутреннего

от 9 до 36 7,4

Габаритные размеры, (ДхШхВ), мм, не более

140x130x106

Масса, кг, не более

1,3

1) - по заказу потребителя

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Аппаратура геодезическая спутниковая PrinCe i50

-

1

Аккумуляторная батарея

-

2

Сетевое зарядное устройство

-

1

Кабель mini USB

-

По заказу

Кабель питания

-

По заказу

Кабель Y (Lemo7) - USB

-

По заказу

УКВ-антенна

-

По заказу

Пластина для измерения высоты

-

По заказу

Рулетка измерительная металлическая 3 м

-

По заказу

Транспортировочный кейс

-

По заказу

Методика поверки

МП АПМ 110-18

1

Руководство по эксплуатации на русском языке

-

1

Поверка

осуществляется по документу МП АПМ 110-18 «Аппаратура геодезическая спутниковая PrinCe i50. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» января 2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);

-    линейные базисы по ГОСТ Р 8.750-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Shanghai Huace Navigation Technology Ltd», КНР
