| Номер в госреестре | 75449-19 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | К15 |
| Изготовитель | Общество с ограниченной ответственностью «Эй энд Ти Текнолоджис» (ООО «Эй энд Ти Текнолоджис»), г. Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные К15 (далее - контроллеры) предназначены для измерений, преобразований, обработки, анализа входных аналоговых унифицированных измерительных сигналов (сила и напряжение постоянного тока, частота и количество электрических импульсов, сопротивление - выходной сигнал от термопреобразователей сопротивления, ТЭДС
- выходной сигнал от термопар) и формирования выходных аналоговых унифицированных сигналов (сила и напряжение постоянного тока, частота и количество электрических импульсов). Контроллеры оснащены индикаторным устройством для отображения измерительной информации, а также осуществляют прием дискретных электрических сигналов и обмен данными по цифровым интерфейсам.
Принцип действия контроллеров заключается в измерении и преобразовании входных сигналов в цифровую форму, обработке информации в цифровом виде, формировании выходных сигналов. Входные сигналы (сила и напряжение постоянного тока, частота и количество электрических импульсов, сопротивление выходной сигнал от термопреобразователей сопротивления, ТЭДС выходной сигнал от термопар) поступают на измерительные входы контроллеров, где происходит измерение и преобразование в цифровую форму при помощи аналогово-цифровых преобразователей. В соответствии с заложенными алгоритмами получают значения физических величин. Выходные сигналы (сила и напряжение постоянного тока, частота и количество электрических импульсов) формируются (воспроизводятся) при помощи цифро-аналоговых преобразователей. Прием дискретных электрических сигналов и обмен данными по цифровым интерфейсам (RS-485, RS-232, Ethernet, CAN, USB, Wi-Fi) осуществляется при помощи преобразователей интерфейсов. Для отображения измеренных и вычисленных значений контроллеры комплектуются модулями индикации и отображения информации.

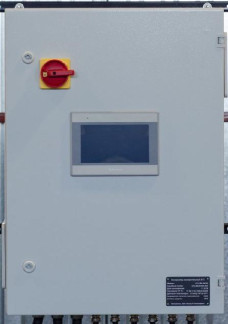

Контроллеры являются проектно-компонуемым изделием и имеют модульную архитектуру. Конструктивно контроллер состоит из набора функциональных модулей, объединенных общими шинами питания и передачи данных. Функциональные модули размещаются в шкафу общепромышленного исполнения (Рис. 1). Для эксплуатации во взрывоопасных зонах, контроллер размещается в шкафу взрывозащищенного исполнения или во взрывозащищенной оболочке (Рис. 2 и 3). Маркировка взрывозащиты контроллеров 1Exd[ia/ib]IIBT4 или 0/1[Exia/ib]IIB/nC. Функциональные возможности контроллеров определяются набором функциональных модулей, таких как процессорные модули ^^.CPU), модули связи и преобразования интерфейсов (К 15.), модули ввода/вывода аналоговых и дискретных сигналов (К15АЕ, К^^, К15Щ 05.DO, К15Л, К15.ТС, 05.TR), универсальные модули ^^.MCU), модули индикации и отображения информации ^^.HMI) (Рис. 4).
Для исключения несанкционированного вмешательства в работу контроллеров на корпус функциональных модулей наносятся наклейки и пломбы, повреждаемые при разборке корпуса и доступе к электронным платам (Рис. 5).
Рисунок 4 - Функциональные модули контроллера
Л
Контроллеры имеют встроенное программное обеспечение (ПО), конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО определяет алгоритмы преобразования и обработки входных сигналов, алгоритмы формирования выходных сигналов и отображения информации.
Нормирование метрологических характеристик контроллеров проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | K15 firmware |
| Идентификационное наименование ПО | K15-HMI |
| Номер версии (идентификационный номер) ПО | не ниже v.0001 |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики контроллеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 20; от 4 до 20; от 0 до 24 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока и преобразований в значение физической величины, % | ±0,1 |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до 5; от 0 до 10; от -5 до +5; от -10 до +10 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока и преобразований в значение физической величины, % | ±0,05 |
| Диапазон измерений частоты электрических сигналов, Гц | от 0,01 до 20000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений частоты электрических сигналов и преобразований в значение физической величины, % | ±0,06 |
| Пределы допускаемой погрешности измерений количества электрических сигналов (импульсов) и преобразований в значение физической величины, % на 10000 импульсов | ±0,01 |
| Диапазоны измерений электрического сопротивления (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009), Ом Pt100 (а=0,00385) (от -200 до +850 оС) 100 П (а=0,00391) (от -200 до +850 оС) 100 М (а=0,00428) (от -180 до +200 оС) 100 Н (а=0,00617) (от -60 до +180 оС) | от 18,52 до 390,48 от 17,24 до 395,16 от 20,53 до 185,60 от 69,45 до 223,21 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений электрического сопротивления и преобразований в значение физической величины, % | ±0,25 |
| 1 | 2 |
| Диапазоны измерений ТЭДС (сигналы от термопар по ГОСТ Р 8.585-2001), мВ B (от 0 до +1820 оС) E (от -270 до +1000 оС) J (от -210 до +1200 оС) K (от -270 до +1372 0С) N (от -270 до +1300 ос) R (от -50 до +1768 оС) S (от -50 до +1768 оС) T (от -270 до +400 ооС) L (от -200 до +800 ос) M (от -200 до +100 оС) | от 0 до 13,82 от -9,835 до 76,373 от -8,095 до 69,553 от -6,458 до 54,886 от -4,345 до 47,513 от -0,226 до 21,101 от -0,236 до 18,693 от -6,258 до 20,872 от -9,488 до 66,466 от -6,154 до 4,722 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений ТЭДС и преобразований в значение физической величины, % | ±0,5 |
| Диапазон воспроизведения силы постоянного тока, мА | от 0 до 24 |
| Пределы допускаемой приведенной к диапазону воспроизведения погрешности воспроизведения силы постоянного тока, % | ±0,1 |
| Диапазоны воспроизведений напряжения постоянного тока, В | от 0 до 5; от 0 до 10; от -5 до +5; от -10 до +10 |
| Пределы допускаемой приведенной к диапазону воспроизведения погрешности воспроизведения напряжения постоянного тока, % | ±0,05 |
| Диапазон воспроизведений частоты электрических сигналов, Гц | от 0,01 до 20000 |
| Пределы допускаемой приведенной к диапазону воспроизведения погрешности воспроизведения частоты электрических сигналов, % | ±0,06 |
| Пределы допускаемой погрешности воспроизведения количества электрических сигналов (импульсов), % на 10000 импульсов | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цифровой выходной сигнал (интерфейс) | RS-232; RS-485; USB; Ethernet, CAN, Wi-Fi |
| Рабочие условия измерений - температура окружающей среды, °С - относительная влажность воздуха, % при +25 °С - атмосферное давления, кПа | от -40 до +60 до 95 от 84 до 106,7 |
| Напряжение питания, В - от источника постоянного напряжения - от источника переменного напряжения | от 18 до 28 от 185 до 250 (50±1 Гц) |
| Потребляемая мощность, Вт, не более | 150 |
| Г абаритные размеры (ДхШхВ), мм, не более - функциональный модуль - контроллер в шкафу | 260х50х160 2000х1000х500 |
| Масса, кг, не более - функциональный модуль - контроллер в шкафу | 0,95 150 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
| Маркировка взрывозащиты | 1Exd[ia/ib]IIBT4; 0/1 [Exia/ib]HB/nC |
наносится типографским способом на титульном листе руководства по эксплуатации и на маркировочную табличку, размещенную на лицевой панели шкафа контроллера, методом фотолитографии или другим способом, не ухудшающим качество.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Контроллер измерительный | К 15.хххх.уууу.Ех* | 1 шт. | |
| Руководство по эксплуатации | К15.001-18 РЭ | 1 экз. | |
| Паспорт | К15.001.ПС | 1 экз. | |
| Методика поверки | МЦКЛ.0262.МП | 1 экз. | |
| * Где «хххх» - условный номер исполнения, «yyyy» ционального назначения, «Ех» - маркировка взрывозащиты. | - условное обозначение функ- | ||
осуществляется по документу МЦКЛ.0262.МП «ГСИ. Контроллеры измерительные К15. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 12.12.2018 г.
Основные средств поверки:
- калибратор электрических сигналов СА71, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 53468-13;
- калибратор электрических сигналов MC5-R, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на маркировочную табличку контроллера, место нанесения в соответствии с рисунками 1, 2.
Приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16... 30 А ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.45.190-013-64156863-2017. Технические условия. Контроллеры измерительные
К15
| Зарегистрировано поверок | 761 |
| Поверителей | 10 |
| Актуальность данных | 16.11.2024 |
