Весы платформенные ВП, 75450-19

Назначение

Весы платформенные ВП (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. Результаты взвешивания (значение массы груза) индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или нескольких грузоприемных платформ, и индикатора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.).

Каждая грузоприемная платформа опирается на весоизмерительные тензорезисторные датчики. Примыкающие друг к другу края платформ могут опираться на одни и те же датчики.

В весах используются:

-    датчики весоизмерительные R и В, производства ООО ВПК «ФИЗТЕХ», регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 64473-16 и 64568-16 соответственно;

-    в качестве индикатора в весах используются приборы весоизмерительные Т (модификации Т и ТП), производства ООО ВПК «ФИЗТЕХ», регистрационный номер 70381-18.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или персонального компьютера (ПК). Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

-    полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство выборки массы тары (п. Т.2.7.4).

Дополнительно в весах предусмотрен режим взвешивания животных.

На ГПУ весов или на индикаторе прикрепляется маркировочная табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер.

Весы выпускаются однодиапазонными и двухинтервальными в следующих модификациях, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков:

-    однодиапазонные: ВП-40-0,02; ВП-50-0,02; ВП-60-0,02; ВП-100-0,05; ВП-150-0,05; ВП-200-0,1; ВП-250-0,1; ВП-300-0,1; ВП-500-0,2; ВП-600-0,2; ВП-800-0,5; ВП-1Т-0,5; ВП-1,5Т-0,5; ВП-2Т-1; ВП-3Т-1; ВП-4Т-2; ВП-5Т-2; ВП-6Т-2; ВП-8Т-5; ВП-10Т-5; ВП-15Т-5; ВП-20Т-10; ВП-23Т-10; ВП-25Т-10; ВП-3Т-10; ВП-35Т-20; ВП-40Т-20; ВП-50Т-20; ВП-60Т-20;

-    двухинтервальные: ВП-100-0,02/0,05; ВП-120-0,02/0,05; ВП-200-0,05/0,1; ВП-250-0,05/0,1; ВП-300-0,05/0,1; ВП-500-0,1/0,2; ВП-600-0,1/0,2; ВП-800-0,2/0,5; ВП-1Т-0,2/0,5; ВП-1,2Т-0,2/0,5; ВП-2Т-0,5/1; ВП-3Т-0,5/1; ВП-4Т-1/2; ВП-5Т-1/2; ВП-6Т-1/2; ВП-8Т-2/5; ВП-10Т-2/5; ВП-12Т-2/5; ВП-20Т-5/10; ВП-23Т-5/10; ВП-25Т-5/10; ВП-30Т-5/10; ВП-35Т-10/20; ВП-40Т-10/20; ВП-50Т-10/20; ВП-60Т-10/20.

Весы при заказе имеют обозначения вида:

ВП-НТ-Е,

где ВП - тип весов;

Н - величина максимальной нагрузки:

-    в килограммах: 40, 50, 60, 100, 120; 150, 200, 250, 300, 500, 600, 800;

-    в тоннах: 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 12; 15; 20; 23; 25; 30; 35; 40; 50; 60;

Т - присутствует, когда нагрузка указана в тоннах;

Е - значение (е), кг:

-    для однодиапазонных весов: 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10, 20;

-    для двухинтервальных весов: 0,02/0,05; 0,05/0,1; 0,1/0,2; 0,2/0,5; 0,5/1; 1/2; 2/5; 5/10; 10/20.

Примеры записи при заказе: ВП-600-0,2; ВП-40Т-10/20.

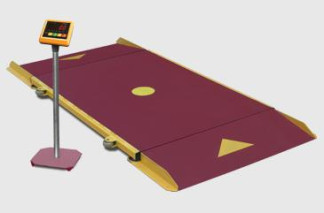

Общий вид весов представлен на рисунках 1 и 2, общий вид приборов весоизмерительных Т (индикаторов) представлен на рисунке 3.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунке 4.

Модификация ТП Рисунок 3 - Общий вид индикаторов

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых или цифровых данных индикатора, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 4, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................средний (III).

Значения Мах и Min, d, е, числа поверочных интервалов (n) при поверке для однодиапазонных модификаций весов приведены в таблице 2, для двухинтервальных в таблице 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 4, для массы нетто при любом значении массы тары, соответственно.

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ или на индикаторе, фотохимическим способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по приказу Росстандарта от 29 декабря

2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 4.

Сведения о методах измерений

изложены в эксплуатационной документации.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.3-026-33691611-2019 Весы платформенные ВП. Технические условия
