| Номер в госреестре | 75452-19 |
| Наименование СИ | Система измерительная для проведения теплопрочностных испытаний |
| Обозначение типа СИ | СТПИ-1 |
| Изготовитель | АО "Гос. МКБ "Вымпел им.И.И.Торопова", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для проведения теплопрочностных испытаний СТПИ-1 (далее -система) предназначена для измерений температуры, силы и линейных перемещений при проведении теплопрочностных испытаний корпусов и аппаратуры изделий.
Принцип действия измерительных каналов (ИК) системы основан на преобразовании измеряемых физических величин в соответствующие их значениям электрические сигналы с помощью первичных преобразователей (ПП), с последующим усилением и передачей измерительного сигнала по линиям связи на измерительные модули системы для нормирования, цифровой обработки и отображения результатов измерений на дисплее монитора персонального компьютера (ПК) и архивирования результатов на жестком диске. Электрические сигналы с ПП температуры, силы и линейных перемещений поступают в предварительные усилители МХ 840 (рег. №41587-12) находящихся в стойках ССиТИ.С4-С6, где проводится их усиление и нормализация. Затем они поступают в измерительные модули, расположенные в стойках ССиТИ.С1, ССиТИ.С2 и ССиТИ.СЗ где преобразуются в цифровой код и передаются в ПК для последующей обработки и визуализации.

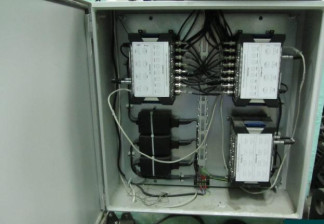

Конструктивно система состоит из комплекта ПП, кабелей линий связи, трех минибоксов для размещения предварительных усилителей, трех стоек с измерительными модулями и ПК.
Функционально система состоит из ИК: температуры; силы; линейных перемещений.
Защита от несанкционированного доступа к составным частям системы обеспечивается: механическими замками и пломбированием стоек с измерительными модулями и минибоксов с предварительными усилителями; расположением ПК в отдельной комнате, запираемой на ключ; запретом доступа посторонним лицам в зону расположения основных компонентов системы.
Общий вид составных частей системы представлен на рисунках 1 - 9.
Места расположения механических замков и места для пломб указаны на рисунках 1 - 4.
В i Z Ъ L, 5 л
Рисунок 8 - Датчик силоизмерительный тензорезисторный
Описание программного обеспечения
Программное обеспечение (ПО) включает в себя системные (базовые) и функциональные файлы.
Функциональные файлы относятся к метрологически значимой части ПО и позволяют проводить настройки измерительных каналов системы с целью обеспечения метрологической связи в цепи 1111 - предусилитель - измерительный модуль - ПК.
Уровень защиты ПО «высокий» по классификации Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные ситемного Г | [О |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MDServer.exe |
| Номер версии (идентификационный номер) ПО | 6.1.1.53 |
| Контрольная сумма ПО | 2BC9B10F |
| Алгоритм вычисления контрольной суммы ПО | CRC32 |
Таблица 2 - Идентификационные данные функционального ПО для измерений линейных перемещений и температуры_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MGS.exe |
| Номер версии (идентификационный номер) ПО | 6.1.5.3 |
| Контрольная сумма ПО | 07300В41 |
| Алгоритм вычисления контрольной суммы ПО | CRC32 |
Таблица 3 - Идентификационные данные функционального ПО для измерений силы
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TestExplorer.exe |
| Номер версии (идентификационный номер) ПО | 2012.2.0.27 |
| Контрольная сумма ПО | CE7FDF79 |
| Алгоритм вычисления контрольной суммы ПО | CRC32 |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики системы
| Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой погрешности ИК | Количество каналов |
| 1 | 2 | 3 | 4 |
| Температура | от 50 до 500 °С | ±5 °С (от 50 до 199 °С) ±10 °С (от 200 до 399 °С) ±20 °С (от 400 до 599 °с) ±25 °С (от 600 до 999 °с) ±30 °С (от 1000 до 1200 °С) | 16 |
| от 50 до 1200 °С | 16 | ||
| Сила | от 2,5 до 12,5 кН от 2,5 до 25 кН от 5 до 50 кН от 10 до 125 кН от 25 до 300 кН | ±3 % (от измеренного значения) | 3 3 4 3 2 |
| Линейное перемещение | от 0,5 до 100 мм | ±0,5 мм | 20 |
Таблица 3 - Основные технические характеристики системы
| Наименование состав | Г абаритные размеры, мм, не более | Масса, кг, | ||
| ной части | Длина | Ширина | Высота | не более |
| Стойка с модулями для | 830 | 800 | 1430 | 110 |
| измерений температуры (низкая) | ||||
| Стойка с модулями для | 830 | 800 | 2020 | 185 |
| измерений силы (высокая) | ||||
| Стойка с модулями для | 800 | 600 | 850 | 80 |
| измерений линейных | ||||
| перемещений | ||||
| Минибокс с предвари | 220 | 600 | 600 | 8 |
| тельными усилителями | ||||
| Датчик силоизмери- | ||||
| тельный тензорезистор- | ||||
| ный номинальной на- | ||||
| грузкой: | ||||
| 12,5 кН - 3 шт. | 105 | 105 | 65 | 3 |
| 25 кН - 3 шт. | 105 | 105 | 65 | 3 |
| 50 кН - 4 шт. | 155 | 155 | 95 | 10 |
| 125 кН - 3 шт. | 155 | 155 | 95 | 10 |
| 250 кН - 2 шт. | 205 | 205 | 120 | 23 |
| Датчик линейных пе | 210 | 15 | 50 | 0,5 |
| ремещений - 20 шт. | ||||
| Компьютер: | ||||
| - монитор | 480 | 550 | 480 | 6 |
| - системный блок | 420 | 175 | 420 | 12 |
| - клавиатура - принтер | 30 240 | 480 360 | 170 240 | 1 10 |
| Кабель линии связи | 30000 | 32 | 32 | 18 |
| Параметры электрического питания: | ||||
| - напряжение питания от сети переменного тока, В | 220±22 | |||
| - частота, Гц | 50±1 | |||
| - потребляемая мощность, В-А, не более | 5000 | |||
| Условия эксплуатации: | ||||
| - температура воздуха, °С | от 15 до 35 | |||
| - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 30 до 80 от 86 до 106 | |||
Наносится на дверь стойки с модулями для измерений линейных перемещений в виде наклейки и титульный лист Руководства по эксплуатации типографским способом.
Комплектность системы приведена в таблице 4.
Таблица 4 - Комплект системы
| Обозначение | Наименование (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) | Количе ство |
| ССиТИ.С1 | Стойка с модулями для измерений температуры (низкая) | 1 |
| ССиТИ.С2 | Стойка с модулями для измерений силы (высокая) | 1 |
| ССиТИ.С3 | Стойка с модулями для измерений линейных перемещений | 1 |
| ССиТИ.С4-С6 | Минибокс с предварительными усилителями - тип МХ 840 (рег. №41587-12) | 3 |
| K-U10M-12,5K0-D8-N-1-T-W-P-B-B-0 K-U10M-25K0-D8-N-1 -T-W-P-B-B-0 K-U10M-50K0 -D8-N-1 -T-W-P-B-B-0 K-U10M-125K0-D8-N-1-T-W-P-B-B-0 K-U10M-250K0-D 8-N-1-T-W -P-B -B-0 | Датчики силоизмерительные тензоре-зисторные - тип Ш0М (рег. №64341-16) | 3 3 4 3 2 |
| K-WA-L- 100W-32K-K2-F1 -2-8-5 | Датчик линейных перемещений - тип WA100 (рег. №21125-13) | 20 |
| - | Монитор | 1 |
| - | Системный блок | 1 |
| - | Клавиатура | 1 |
| - | Принтер | 1 |
| ПТН-1100 ХА | Термопары | 120 |
| ТП-0198 | Т ермопреобразователи термоэлектрические (рег. №18524-10) | 16 |
| СТПИ-1.РЭ | Руководство по эксплуатации | 1 |
| СТПИ-1.ФО | Формуляр | 1 |
| СТПИ-1.МП | Методика поверки | 1 |
осуществляется по документу СТПИ-1 «Система измерительная для проведения теплопрочностных испытаний. Методика поверки» СТПИ-1.МП, утвержденному ФГУП ВНИИМС 15.04.2019 г.
Основные средства поверки:
- набор мер длины концевых плоскопараллельных, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №62321-15 (далее рег. №);
- датчики силоизмерительные тензорезисторные Ш0М (рег. №64341-16);
- калибратор-измеритель унифицированных сигналов ИКСУ-200Ех (рег. №24430-03);
- измерительный усилитель MVD2555 (рег. №19299-00);
- печь трубчатая МТП-1200-4 с термометром сопротивления платиновым эталонным ПТС-10М, (рег. №11804-99) и с преобразователем термоэлектрическим платинородиевым-платиновым эталонным НПО (рег. №1442-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной для проведения теплопрочностных испытаний СТПИ-1
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10 (-9) до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
