| Номер в госреестре | 75454-19 |
| Наименование СИ | Контроллеры аналого-цифровые |
| Обозначение типа СИ | Oldham серии МХ |
| Изготовитель | "Oldham SAS", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры аналого-цифровые Oldham серии МХ (далее по тексту - контроллеры) предназначены для измерений унифицированных аналоговых токовых сигналов от первичных датчиков (преобразователей) в виде силы постоянного электрического тока в диапазоне от 0 до 20 мА и преобразовании их в цифровые коды, выработки управляющих сигналов, а также сигналов звуковой и световой сигнализации.
Принцип действия контроллеров основан на аналого-цифровом преобразовании сигналов силы постоянного электрического тока, поступающих на аналоговые входы, в цифровые коды.
Контроллеры обеспечивают сбор и отображение информации на жидкокристаллическом дисплее, выработку звуковой и световой сигнализации, коммутацию внешних цепей контактами реле для автоматического включения (отключения) исполнительных устройств, и/или передачу сигнала по протоколам Modbus. Контроллеры могут применяться как самостоятельные средства измерения, так и в автоматизированных системах контроля, и/или управления на объектах энергетики, и других отраслей промышленности. Контроллеры служат базой для построения программно-технических комплексов различных конфигураций (например, системы газоаналитические Oldham модели MX) для автоматизации управления производственными процессами в различных отраслях промышленности.
В зависимости от исполнения контроллеры отличаются:
- количеством измерительных каналов;
- габаритными размерам и массой;
- монтажным исполнением;
- значением питающего напряжения;
- условиями эксплуатации.
Контроллеры должны устанавливаться в невзрывоопасных помещениях, исключая попадания прямых солнечных лучей, пыли и колебаний температуры.
В зависимости от исполнения контроллеры имеют следующее число измерительных каналов:
МХ 15 - 1;
МХ 32 - от 1 до 8;
МХ 43 - от 1 до 32;
МХ 52 - от 1 до 16;
МХ 62 - от 1 до 64.

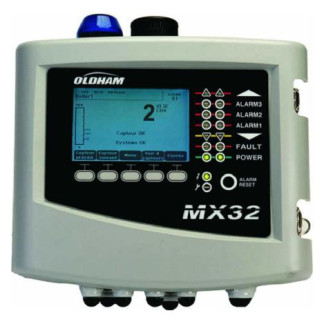

Внешний вид контроллеров и места пломбирования от несанкционированного доступа приведены на рисунке 1.
На корпус контроллеров наклеивается пломбировочная наклейка, исключающая возможность несанкционированного вмешательства в работу контроллера.
Контроллеры имеют встроенное и внешнее программное обеспечение (далее по тексту -
ПО).
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент используются алгоритмы реализованные во встроенном базовом ПО и записанные в постоянной памяти контроллера. Встроенное ПО устанавливается в энергонезависимую память контроллера на заводе изготовителе во время производственного цикла. Защитная пломба, устанавливаемая в соответствии с рисунком 1, ограничивает доступ к измерительным компонентам. Каждый контроллер защищен одним (для исполнений МХ 15, МХ 52, МХ 62) или двумя (для исполнений МХ 32, МХ 43) уровнями кода доступа. Пароль первого уровня предоставляет доступ к меню программирования. Пароль второго уровня разрешает доступ к меню калибровки.
Встроенное ПО является метрологически значимым, метрологические характеристики контроллеров нормированы с учетом влияния на них встроенного ПО.
Внешнее программное обеспечение устанавливаемое на компьютеры операторских станций, предназначены для конфигурирования и обслуживания контроллеров. С его помощью производится:
- настройка параметров контроллеров;
- программирование логических задач контроллеров;
- тестирование, архивирование проектов, обслуживание модулей (в т.ч. в реальном времени);
- отображение и управление параметров процесса в реальном времени.
Защита от непреднамеренного и преднамеренного несанкционированных изменений внешнего программного обеспечения осуществляется:
- установкой кода доступа.
- автоматического ведение журнала.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Наименование ПО | Встроенное ПО | Внешнее ПО |
| Идентификационное наименование ПО для модификации: МХ 15 | mx15 V203.hex | |
| МХ 32 | Firmware 1.0.1.0.bin | COM32 |
| МХ 43 | programme MX43 V 3 03.bin | COM43 |
| МХ 52 | Mx52v217.p32 | - |
| МХ 62 | 1936750.hex | ConfigPro |
| Номер версии ПО для контроллеров модификаций, не ниже: МХ 15 | V. 2.03 | |
| МХ 32 | V. 1.0.1.0 | V. 1.2.0 |
| МХ 43 | V. 3.03 | V. 2.41 |
| МХ 52 | V. 2.17 | - |
| МХ 62 | V. 1.27 | V. 1,4 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики контроллеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| МХ 15 MX 32 MX 43 MX 52 MX 62 | |
| Диапазоны преобразуемых сигналов постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной погрешности, приведенной к диапазону измерений, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % | ±0,25 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания, % | ±0,25 |
Таблица 3 - Технические характеристики контроллеров
| Наименование характеристики | Значение | ||||
| МХ 15 | MX 32 | MX 43 | MX 52 | MX 62 | |
| Г абаритные размеры ШхВхД, не более, мм | 185x157x67 | 370x299x109 | 370x300x100 | 482x262x132 | 600x760x220 |
| Масса, не более, кг | 1,5 | 2,4 | 5,0 | 15,0 | 24,0 |
| Потребляемая мощность, Вт | от 7 до 16 | от 8 до 92 | от 10 до 112 | от 20 до 300 | от 25 до 1000 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха, % | от -10 до +45 от 10 до 95 | от -10 до +45 от 10 до 95 | от -10 до +45 от 10 до 95 | от -10 до +45 от 10 до 95 | от 0 до +55 от 10 до 95 |
| Напряжение питания - переменное напряжение, В - постоянное напряжение, В | от 210 до 230 от 21 до 30 | от 100 до 240 от 22 до 28 | от 100 до 240 от 22 до 28 | от 207 до 224 от 21 до 30 | от 210 до 230 от 20 до 28 |
| Наработка на отказ не менее, ч | 50000 | ||||
| Средний срок службы, не менее, лет | 10 | ||||
наносится на титульные листы эксплуатационной документации типографским способом.
Комплект поставки контроллеров приведен в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аналого-цифровой контроллер серии МХ (по заказу) | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Руководство по эксплуатации на ПО (по заказу) | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП-056/08-2018 | 1 экз. |
осуществляется по документу МП-056/08-2018 «ГСИ. Контроллеры аналого-цифровые Oldham серии МХ. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 26.02.2019 г. Основные средства поверки:
- калибратор многофункциональный FLUKE 5080A (регистрационный номер в Федеральном информационном фонде по обеспечения единства измерений 52496-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к аналого-цифровым контроллерам Oldham серии МХ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 39 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
