| Номер в госреестре | 75466-19 |
| Наименование СИ | Резервуары стальные горизонтальные (приемно-расходные) |
| Обозначение типа СИ | Рпр |
| Изготовитель | ООО "НПО Агрегат", г.Чехов |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные (приемно-расходные) Рпр (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Принцип действия резервуаров стальных горизонтальных (приемно-расходных) Рпр основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой стальную, горизонтальную, цилиндрическую или чемоданную обечайку, с днищами, вваренной горловиной и патрубками.
Резервуар устанавливается на опоры, с креплением в нижней части, а в верхней части фиксируется талрепами при установке резервуара в защитный каркас.
Внутри резервуара для выдачи топлива установлено плавающее устройство верхнего забора топлива. Резервуары снабжены приемо-раздаточными патрубками, замерными люками, дыхательными клапанами. На приемном патрубке установлен клапан ограничения наполнения, обеспечивающий налив рабочей среды в резервуар и его защиту от перелива. Для визуального контроля уровня (объема) рабочей среды, в обечайку резервуара установлен индикатор объема (уровня). Вокруг горловины резервуара оборудована площадка обслуживания с перилами, на боковой плоскости лестница подъемная.

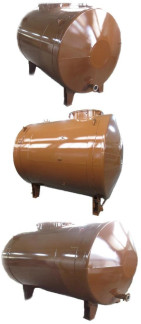

Общий вид резервуаров стальных горизонтальных (приемно-расходных) Рпр представлен на рисунках 1-7.
Рисунок 3 - Общий вид резервуаров Рпр-15
Пломбирование резервуаров стальных горизонтальных (приемно-расходных) Рпр не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Рпр-6 | Рпр-8 | Рпр-15 | Рпр-24 | Рпр-50 | Рпр-75 | Рпр-100 | |
| Номинальная вместимость, м3 | 6,0 | 8,0 | 15,0 | 24,0 | 50,0 | 75,0 | 100,0 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Обозначение типоразмера | Рпр-6 | Рпр-8 | Рпр-15 | Рпр-24 | Рпр-50 | Рпр-75 | Рпр-100 |
| Форма обечайки резервуара | Ц | ,илиндрическая | |||||
| Г абаритные размеры, мм, не более - длина - диаметр - высота | 2520 1900 2040 | 3020 1900 2040 | 5860 1900 2040 | 5900 2395 2520 | 6720 3250 3415 | 9720 3250 3420 | 12720 3250 3420 |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - атмосферное давление, кПа | от минус 45 до плюс 40 от 84,0 до 106,7 | ||||||
| Средний срок службы, лет, не менее - для коррозионно-стойкой стали - для углеродистой стали | 20 8 | ||||||
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный (приемно-расходный) | Рпр | 1 шт. |
| Паспорт (формуляр) | НПО ххх.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | НПО ххх.00.000 РЭ | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- счетчик жидкости с пределами допускаемой погрешности ±0,15 %, в соответствии с частью 2 Государственной поверочной схемы, согласно Приказа Росстандарта от 07.02.2018 г. № 256;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм, в соответствии с Государственной поверочной схемой для средств измерений уровня жидкости, по ГОСТ 8.477;
- мерники металлические 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм в соответствии с частью 3 Государственной поверочной схемы, согласно Приказа Росстандарта от 07.02.2018 г. № 256;
- термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91;
- анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 3615-025-88919917-2014 Резервуары. Технические условия
| Зарегистрировано поверок | 231 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
