| Номер в госреестре | 75471-19 |
| Наименование СИ | Миллитесламетры портативные универсальные |
| Обозначение типа СИ | ТП2-2У |
| Изготовитель | Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), Московская обл., п. Менделеево |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Миллитесламетры портативные универсальные ТП2-2У (далее - миллитесламетры) предназначены для измерений:
- магнитной индукции постоянного магнитного поля;
- средневыпрямленного значения магнитной индукции переменного магнитного поля;
- средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты;
- амплитудного значения магнитной индукции переменного магнитного поля;
- амплитудного значения магнитной индукции импульсного магнитного поля.
Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.
Конструктивно миллитесламетры состоят из электронного блока, измерительных зондов двух типов «М» («М» и «М1») и «С» («С» и «С1») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.
Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом цифровом индикаторе. Кроме того, электронный блок имеет аналоговый выход для наблюдения формы исследуемого переменного или импульсного магнитного поля.
Измерительные зонды типа «М» («М» и «М1») предназначены для измерений магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части.
Измерительные зонды типа «С» («С» и «С1») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей части зонда.
Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного
металла.
Электропитание миллитесламетров осуществляется от встроенного источника питания (четыре батареи типа ААА) или от внешнего блока питания, с выходным напряжением 5 В.
Миллитесламетры выпускаются в десяти модификациях, которые указаны в таблице 1.
Таблица 1- Модификации миллитесламетра
| Модификация | Измеряемая магнитная индукция магнитного поля | Пределы измерений | |||
| постоянного | переменного | переменного 50 Гц | импульсного | 2, 20, 200 мТл | |
| ТП2-2У | + | + | — | + | 20, 200, 2000 мТл |
| ТП2-2У-01 | + | + | — | + | 2, 20, 200 мТл |
| ТП2-2У-02 | + | + | — | + | 200, 2000 мТл, 20 Тл |
| ТП2-2У-03 | + | — | — | — | 20, 200, 2000 мТл |
| ТП2-2У-03-20 | + | — | — | — | 20 мТл |
| ТП2-2У-04 | + | - | — | — | 2, 20, 200 мТл |
| Модификация | Измеряемая магнитная индукция магнитного поля | Пределы измерений | |||
| постоянного | переменного | переменного 50 Гц | импульсного | 2, 20, 200 мТл | |
| ТП2-2У-05 | + | — | — | — | 200, 2000 мТл, 20 Тл |
| ТП2-2У-06 | + | + | + | — | 20, 200, 2000 мТл |
| ТП2-2У-07 | + | + | + | — | 2, 20, 200 мТл |
| ТП2-2У-08 | + | - | — | — | 2000 мТл |
Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях.

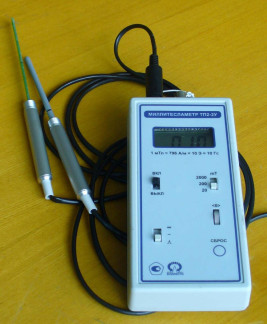

Общий вид миллитесламетров с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон показаний магнитной индукции для исполнений ТП2-2У-02 и ТП2-2У-05, мТл | от 0,1 до 1,999 104 |
| Диапазон измерений магнитной индукции постоянного магнитного поля, мТл, для исполнений: - ТП2-2У, ТП2-2У-03, ТП2-2У-06 - ТП2-2У-01, ТП2-2У-04, ТП2-2У-07 - ТП2-2У-08 - ТП2-2У-02, ТП2-2У-05 - ТП2-2У-03-20 | от 0,01 до 1999 от 0,001 до 199,9 от 1 до 1999 от 0,1 до 1999 от 0,01 до 19,99 |
| Диапазон измерений магнитной индукции средне-выпрямленного и амплитудного значения магнитной индукции переменного магнитного поля, амплитудного значения магнитной индукции импульсного магнитного поля, мТл, для исполнений: - ТП2-2У, ТП2-2У-02 - ТП2-2У-01 | от 0,1 до 1999 от 0,1 до 199,9 |
| Диапазон измерений магнитной индукции средневыпрямленного значения магнитной индукции переменного магнитного поля и средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты, мТл, для исполнений: - ТП2-2У-06, - ТП2-2У-07 | от 0,1 до 1999 от 0,1 до 199,9 |
| Рабочий диапазон частот переменного магнитного поля, Гц: - при измерении амплитудного значения магнитной индукции, - при измерении средневыпрямленного значения магнитной индукции, - при измерении средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты | от 5 до 10000 от 20 до 10000 от 48 до 52 |
| Рабочий диапазон частот следования импульсов при измерении амплитудного значения магнитной индукции импульсного магнитного поля, Г ц, не более | 2000 |
| Длительность фронта импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля между уровнями 0,1 и 0,9 от амплитудного значения, мс | от 0,1 до 2000 |
| Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, % | ± [2,0 + 0,1(Вп/Ви - 1)] * |
| Пределы допускаемой относительной погрешности измерений средневыпрямленного значения магнитной индукции переменного магнитного поля, %: - в диапазоне частот от 20 до 2000 Гц включ., - в диапазоне частот св. 2000 до 10000 Гц | ± [2,5 + 0,2(Вп/Ви - 1)] * ± [ | 2,5 + 0,2-(Вп/Ви - 1)1 + + 5,0(f - 2)] ** |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности измерений средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты, % | ± [2,5 + 0,2(Вп/Ви -1)]* |
| Пределы допускаемой относительной погрешности измерений амплитудного значения магнитной индукции переменного и импульсного магнитного поля, %: - в диапазоне частот от 0,2 до 2000 Гц включ., - в диапазоне частот св. 2000 до 10000 Гц | ± [5,0 + 0,5(Вп/Ви - 1)] * ± [ | 5,0 + 0,5-(Вп/Ви - 1)1 + + 5,0(f - 2)] ** |
| * где Вп - верхнее значение показаний на каждом пределе измерений миллитесламетра, мТл; Ви - измеренное значение (показание миллитесламетра), мТл ** где f - числовое значение частоты переменного или импульсного магнитного поля, выраженное в кГц | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока, В | от 4,3 до 6,2 |
| Потребляемый ток от источника питания постоянного тока, мА, не более | 40 |
| Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота) - измерительного зонда «С» (диаметр х длина) - измерительного зонда «М» (диаметр х длина) - измерительного зонда «С1» (диаметр х длина) - измерительного зонда «М1» (диаметр х длина) - блока питания (длина х ширина х высота) | 170 х 85 х 37 12 х 175 12 х 200 12 х 175 12 х 200 110 х 90 х 60 |
| Длина кабеля для подсоединения измерительного зонда к электронному блоку миллитесламетра, м, не менее | 1,5 |
| Размеры рабочей части, мм, не более: - измерительного зонда «С» (диаметр х длина) - измерительного зонда «М» (ширина х толщина х длина) - измерительного зонда «С1» (диаметр х длина) - измерительного зонда «М1» (ширина х толщина х длина) | 5 х 80 6,0 х 1,5 х 110 5 х 85 8 х 3 х 110 |
| Масса миллитесламетра, кг, не более, в том числе: - блока электронного - каждого измерительного зонда - блока питания | 1 0,4 0,08 0,4 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 5 до 40 от 30 до 80 от 70 до 106,7 |
наносится на лицевую панель электронного блока по технологии изготовителя и на руководство по эксплуатации МГФК.411175.001 РЭ типографским способом.
Таблица 4 - Комплектность миллитесламетра
| Наименование | Обозначение | Кол-во |
| Миллитесламетр портативный универсальный ТП2-2У в составе: | ||
| Блок электронный | МГФК.411175.001 - ** | 1 шт. |
| Зонд измерительный «С» | МГФК.411511.001 1) | 1 шт. 1) |
| Зонд измерительный «С 1» | МГФК.411511.003 2) | 2 шт. |
| Зонд измерительный «М» | МГФК.411511.002 1) | 1 шт. 1) |
| Зонд измерительный «М1» | МГФК.411511.004 2) | 2) шт. 7 |
| Футляр | 1 шт. 2) | |
| Блок питания | БПС 5-0,25 | 1 шт. |
| Миллитесламетры портативные универсальные ТП2-2У. Руководство по эксплуатации | МГФК.411175.001 РЭ | 1 экз. |
| Миллитесламетры портативные универсальные ТП2-2У. Формуляр | МГФК.411175.001 ФО | 1 экз. |
| Инструкция. Миллитесламетры портативные универсальные ТП2-2У. Методика поверки | МГФК.411175.001 МП | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. | |
| 1 Здесь и далее в обозначении блока электронного звездочка (**) означает номер исполнения. 2 По согласованию с заказчиком комплект поставки зондов миллитесламетра может отличаться от указанного в таблице 4. 1) Стандартный вариант поставки для всех исполнений миллитесламетров. 2) Поставляется по заявке заказчика. | ||
осуществляется по документу МГФК.411175.001 МП «Инструкция. Миллитесламетры портативные универсальные ТП2-2У. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23.11.2018 г.
Основные средства поверки:
- мера напряженности постоянного и переменного магнитного поля М-303.1 (диапазон воспроизводимых значений напряженности от 0 до 35 мТл в диапазоне частот от 0 до 2000 Гц, относительная погрешность передачи размера единицы магнитной индукции не более ±0,3 %), регистрационный номер 40449-09 в Федеральном информационном фонде;
- измеритель магнитной индукции Ш1-9 (диапазон измерений магнитной индукции от 20 до 2000 мТл; относительная погрешность измерений магнитной индукции постоянного магнитного поля ±0,02 %), регистрационный номер 9335-83 в Федеральном информационном фонде;
- рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда (по ГОСТ 8.030-2013) в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»
ТУ 4222-001-42294748-2008 «Миллитесламетры портативные универсальные ТП2-2У. Технические условия»
| Зарегистрировано поверок | 330 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
