| Номер в госреестре | 75486-19 |
| Наименование СИ | Преобразователи температуры |
| Обозначение типа СИ | ЭА-ПТ |
| Изготовитель | ООО "НТЦ "Энергоавтоматизация", г.Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры серии «ЭА-ПТ» (далее - преобразователи) предназначены для измерений температуры поверхности промышленного оборудования.
Принцип действия преобразователей основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры. Преобразователи представляют собой трубку из нержавеющей стали, в завальцованный конец которой помещен чувствительный элемент из платиновой проволоки. К чувствительному элементу по всей длине трубки подведены контактные провода для измерения его электрического сопротивления. Другой конец трубки с выведенными контактными проводами с помощью штуцерного разъема подключен к защитной коробке, в которой расположена клеммная колодка для подсоединения проводов.
Преобразователи выпускаются в различных модификациях, отличающихся длиной трубки (рабочей части преобразователя).
Структура условного обозначения преобразователей:
ЭА - ПТ - ХХХХЬ
где
ЭА - обозначение изготовителя;
ПТ - тип изделия, преобразователь температуры;
ХХХХ1 - длина рабочей части преобразователя, мм.
Конструктивное исполнение модификаций преобразователей ГОСТ 14254-2015 удовлетворяют требованиям степени защиты от воздействия воды и пыли IP 66.
По устойчивости к механическим воздействиям преобразователи при эксплуатации соответствуют группам исполнения № 3 по ГОСТ Р 52931-2008.
По ГОСТ 31610.0-2014 (IEC 60079-0:2011) преобразователи имеют маркировку взрывозащиты 1Ex e IIC T6 Gb X.

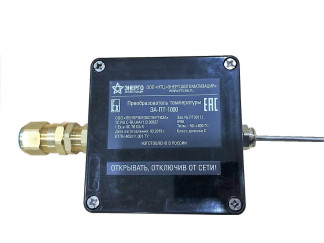

Общий вид преобразователей и место нанесения знака утверждения типа приведены на рисунке 1. Пломбирование преобразователей не предусмотрено.
Место нанесе ния знака утверждения
К
S Преобразователь температуры [ П Г ЭА-ПТ-1000 C4L
Тизм.: -50..+в00*С Класс допуска С
ИЗГОТОВЛЕНО В РОССИИ
Рисунок 1 - Общий вид преобразователей с указанием места нанесения знака утверждения типа
отсутствует.
Таблица 1 - Метрологические и технические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -50 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±(0,6 +0,01|t|)* |
| Номинальное сопротивление при температуре среды 0 °C, Ом | 100 |
| Температурный коэффициент, °C -1 | 0,00385 |
| Класс допуска по ГОСТ 6651-2009 | С |
| Максимальный измерительный ток, мА | 10 |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °C, МОм | 100 |
| Степень защиты от внешних воздействий ГОСТ 14254-2015 | IP66 |
| Время термической реакции, с | 10 |
| Климатическое исполнение по ГОСТ 15150-69 | В |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -60 до +50 |
| Габаритные размеры защитной коробки (длина хширина хвысота), мм, не более | 122x120x90 |
| Длина рабочей части без соединительной коробки, мм | от 100 до 2000** |
| Масса, кг, не более | от 1,5 до 2,2** |
| Маркировка взрывозащиты | 1Ex e IIC T6 Gb X |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 10 |
| * - где t - температура измеряемой среды, °С ** - в зависимости от модификации | |
наносится на титульный лист эксплуатационной документации типографским методом и на защитную коробку преобразователей в виде наклейки.
Таблица 2 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь температуры серии «ЭА-ПТ» | ВТПН.405211.001 | 1 шт. |
| Руководство по эксплуатации | ВТПН.405211.001 РЭ | 1 экз.* |
| Паспорт | ВТПН.405211.001 ПС | 1 экз. |
| Примечание - * - на партию до 50 шт. | ||
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде № 65421-16);
- термометр цифровой эталонный ТЦЭ-005/М3 (регистрационный номер в Федеральном информационном фонде 40719-15).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP) (IEC 60529:2013, MOD)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды Часть 0. Оборудование. Общие требования
ВТПН.405211.001 ТУ Преобразователи температуры серии «ЭА-ПТ». Технические
условия
