| Номер в госреестре | 75499-19 |
| Наименование СИ | Системы анализа термодинамических свойств |
| Обозначение типа СИ | VISUAL FLUID EVAL |
| Изготовитель | "VINCI Technologies", Франция |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы анализа термодинамических свойств VISUAL FLUID EVAL (далее - системы PVT) предназначены для измерений давления, объема, температуры, плотности и вязкости при исследовании фазового состояния углеводородных флюидов и изменений их фазовых состояний при моделированных пластовых термобарических условиях.
Описание средства измерения
Принцип действия систем PVT основан на зависимости термодинамических и физических свойств пластовых флюидов от их состава.
Конструктивно система представляет собой установку, состоящую из ячейки PVT полного обзора с видеокамерой высокого разрешения и системой температурного контроля, встроенного поршневого насоса высокого давления с системой перемешивания с усиленным магнитным приводом, а также автоматической системы управления и обработки данных на базе персонального компьютера. Система может быть опционно дооснащена газометром автоматическим Gasometer auto, вискозиметром электромагнитным высокого давления EV1000, плотномером цифровым высокотемпературным DMA HPM.
Ячейка PVT с полным обзором и видеокамерой позволяет производить измерения давления, объема и температуры, а также предоставляет полный обзор поведения пластового флюида в режиме реального времени. Встроенный поршневой насос через систему редукторов обеспечивает заполнение ячейки PVT исследуемым флюидом. Система температурного контроля состоит из блоков управления нагревом и подсистемы измерения температуры. Система перемешивания с усиленным магнитным приводом полностью автоматизирована. Газометр автоматический Gasometer auto обеспечивает измерения объема газа, вискозиметр электромагнитный высокого давления EV1000 обеспечивает измерения динамической вязкости анализируемого вещества, а плотномер цифровой высокотемпературный DMA HPM обеспечивает измерения плотности.
Управление системой PVT осуществляется посредством внешнего блока управления в ручном режиме или внешнего компьютера с программным обеспечением.
Общий вид средства измерений, обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование системы PVT не предусмотрено.

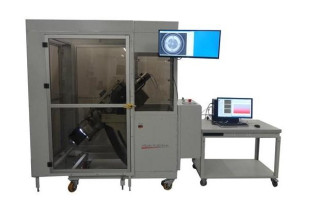

Рисунок 1 - Общий вид системы анализа термодинамических свойств VISUAL FLUID EVAL
(основной блок)
( л
Место нанесения
Системы PVT (основной блок) имеют функции дистанционного управления сбором и регистрацией данных, как установки в целом, так и отдельными ее модулями с компьютерной рабочей станции. Специальное ПО APPLILAB обеспечивает запись лога данных, дистанционную диагностику неисправностей, отображение текущего состояния и управление модулями.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО системы PVT приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fluid-Eval Visual 400 APPLILAB |
| Номер версии (идентификационный номер) ПО* | не ниже 6.20 |
| Цифровой идентификатор ПО | Описание |
| *версия ПО может иметь дополнительные буквенные или цифровые суффиксы | |
Г азометр автоматический Gasometer auto оснащен встроенным программным обеспечением для ручного управления его работой, а также отображения результатов измерений на сенсорном экране.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО газометра автоматического Gasometer auto приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО* | не ниже 2.0.3 |
| Цифровой идентификатор ПО | - |
| *версия ПО может иметь дополнительные буквенные или цифровые суффиксы | |
Вискозиметр электромагнитный высокого давления EV1000 оснащен внешним и встроенным программным обеспечением для внешнего и ручного управления его работой, а также отображения результатов измерений на сенсорном экране персонального компьютера.
Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014 и встроенного программного обеспечения соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО вискозиметра электромагнитного высокого давления EV1000 приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Встроенное ПО | |
| Идентификационное наименование ПО | EV 1000 APPLILAB | Viscosity Monitor |
| Номер версии (идентификационный номер) ПО* | не ниже 6.20 | не ниже R2.19 |
| Цифровой идентификатор ПО | - | - |
| *версия ПО может иметь дополнительные буквенные или цифровые суффиксы | ||
Плотномер цифровой высокотемпературный DMA HPM оснащен встроенным программным обеспечением для ручного управления его работой, а также отображения результатов измерений на сенсорном экране.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО плотномера цифрового высокотемпературного DMA HPM приведены в таблице 4.
Таблица 4 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО* | не ниже 6.0.19168.14 |
| Цифровой идентификатор ПО | - |
| *версия ПО может иметь дополнительные буквенные или цифровые суффиксы | |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 100 |
| Пределы допускаемой приведенной к верхнему пределу измерений (далее -ВПИ) погрешности измерения избыточного давления, % | ±0,2 |
| Диапазон измерений температуры, оС | от -20 до +200 |
| Пределы допускаемой абсолютной погрешности измерения температуры, оС | ±0,3 |
| Диапазон измерений объема флюида в ячейке системы PVT, см3 | от 0 до 400 |
| Пределы допускаемой абсолютной погрешности измерения объема ячейки PVT, см3 | ±(0,05+0,001- Vv) |
| Диапазон измерений объема автоматическим газометром, см3 1) | от 0 до 10000 |
| Пределы допускаемой абсолютной погрешности измерения объема автоматическим газометром, см3 1) | ±(0,1+0,001- Vg) |
| Диапазон измерений температуры автоматическим газометром, оС 1) | от +20 до +50 |
| Пределы допускаемой абсолютной погрешности измерения температуры автоматическим газометром, оС 1) | ±0,3 |
| Диапазон измерений абсолютного давления автоматическим газометром, МПа | от 0 до 0,3 |
| Пределы допускаемой приведенной к ВПИ погрешности измерения абсолютного давления автоматическим газометром, % | ±0,10 |
| Диапазоны показаний вязкости модулем измерения вязкости, мПа- с 2) | от 0,02 до 10000 |
| Диапазоны измерений вязкости модулем измерения вязкости, мПа- с 2): - поршень (0,2 - 2) - поршень (1 - 20) - поршень (5 - 100) - поршень (50 - 1000) - поршень (500 - 10000) | от 0,4 до 2 от 1 до 20 от 5 до 100 от 50 до 1000 от 500 до 10000 |
| Пределы допускаемой приведенной к ВПИ погрешности измерения вязкости, % 2) | ±1,0 |
| Диапазон показаний температуры модулем измерения вязкости, оС 2) | от -20 до +200 |
| Диапазон показаний избыточного давления модулем измерения вязкости, МПа | от 0 до 100 |
| Диапазон показаний плотности модулем измерения плотности, г/см3 3) | от 0 до 3 |
| Диапазон измерений плотности модулем измерения плотности, г/см3 3) | от 0,6 до 2,0 |
| Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 3) | ±0,0005 |
| Диапазон показаний температуры модулем измерения плотности, оС 3) | от +20 до +200 |
| Диапазон показаний избыточного давления модулем измерения плотности, МПа 3) | от 0 до 100 |
| 1) при наличии автоматического газометра; 2) при наличии вискозиметра высокого давления; 3) при наличии высокотемпературного цифрового плотномера; 4) Vv - объем ячейки системы PVT, см3; 5) Vg - объем ячейки автоматического газометра, см3. | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В • А, не более | 16000 |
| Габаритные размеры основного блока, мм, не более: | |
| - длина | 2246 |
| - ширина | 1500 |
| - высота | 3000 |
| Масса основного блока, кг, не более | 900 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| - максимальная температура рабочей жидкости, °С | +200 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система анализа термодинамических свойств VISUAL FLUID EVAL (конфигурация согласно заказу) | VISUAL FLUID EVAL | 1 шт. |
| Запасные части, расходуемые материалы и прочие принадлежности | ЗИП | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 102-251-2018 | 1 экз. |
| Персональный компьютер | PC | Опция |
| Вискозиметр с термостатом | EV1000 | Опция |
| Плотномер с термостатом | DMA HDM | Опция |
| Г азометр автоматический | Gasometer auto | |
| Система нагрева и охлаждения для основного блока | - | Опция |
осуществляется по документу МП 102-251-2018 «ГСИ. Системы анализа термодинамических свойств VISUAL FLUID EVAL. Методика поверки», утвержденному ФГУП «УНИИМ» «20» декабря 2018 г.
Основные средства поверки:
- рабочий эталон единицы избыточного давления 2-го разряда в диапазоне от 0 до 100 МПа в соответствии с приложением к приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года N 1339, манометр цифровой LEX-1, ФИФ № 53901-13;
- рабочий эталон единицы избыточного давления 2-го разряда в диапазоне от 0 до 0,3 МПа в соответствии с приложением к приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 года N 1339, манометр цифровой LEX-1, ФИФ № 53901-13;
- стандартный образец вязкости РЭВ-2 ГСО 8586-2004 (интервал аттестованных значений динамической вязкости от 1,30 до 1,80 мПас, границы относительной погрешности аттестованного значения при Р=0,95 ±0,2 %);
- стандартный образец вязкости РЭВ-10 ГСО 8588-2004 (интервал аттестованных значений динамической вязкости от 7 до 10 мПа с, границы относительной погрешности аттестованного значения при Р=0,95 ±0,2 %);
- стандартный образец вязкости РЭВ-20 ГСО 8589-2004 (интервал аттестованных значений динамической вязкости от 15 до 21 мПа с, границы относительной погрешности аттестованного значения при Р=0,95 ±0,2 %);
- стандартный образец вязкости РЭВ-60 ГСО 8589-2004 (интервал аттестованных значений динамической вязкости от 46 до 79 мПа с, границы относительной погрешности аттестованного значения при Р=0,95 ±0,2 %);
- стандартный образец вязкости РЭВ-100 ГСО 8594-2004 (интервал аттестованных значений динамической вязкости от 76 до 104 мПа с, границы относительной погрешности аттестованного значения при Р=0,95 ±0,2 %);
- стандартный образец вязкости РЭВ-1000 ГСО 8599-2004 (интервал аттестованных значений динамической вязкости от 765 до 1035 мПас, границы относительной погрешности аттестованного значения при Р=0,95 ±0,2 %);
- стандартный образец вязкости РЭВ-10000 ГСО 8603-2004 (интервал аттестованных значений динамической вязкости от 7650 до 10350 мПас, границы относительной погрешности аттестованного значения при Р=0,95 ±0,3 %);
- стандартный образец плотности жидкости РЭП-1 ГСО 8579-2002 (интервал аттестованных значений плотности от 0,683 до 0,6972 г/см3, границы абсолютной погрешности
3
аттестованного значения при Р=0,95 ±0,00005 г/см );
- стандартный образец плотности жидкости РЭП-3 ГСО 8581-2004 (интервал аттестованных значений плотности от 0,7722 до 0,7872 г/см , границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,00005 г/см3);
- стандартный образец плотности жидкости РЭП-5 ГСО 8583-2004 (интервал аттестованных значений плотности от 0,998 до 0,999 г/см3, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,00005 г/см );
- стандартный образец плотности жидкости РЭП-6 ГСО 8584-2004 (интервал аттестованных значений плотности от 0,881 до 0,899 г/см , границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,00005 г/см3);
- стандартный образец плотности жидкости РЭП-7 ГСО 8585-2004 (интервал аттестованных значений плотности от 1,3167 до 1,3430 г/см3, границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,00005 г/см );
- стандартный образец плотности жидкости РЭП-12 ГСО 8106-2002 (интервал аттестованных значений плотности от 1,0810 до 1,1028 г/см , границы абсолютной погрешности аттестованного значения при Р=0,95 ±0,00005 г/см3);
- весы лабораторные электронные II (высокого) класса точности по ГОСТ R OIML 76-1-2011 с наибольшим пределом взвешивания 6000 г, d=0,01 г;
- весы лабораторные электронные I (специального) класса точности по ГОСТ R OIML 76-1-2011 с наибольшим пределом взвешивания 200 г, d=0,0001 г;
- весы лабораторные электронные II (высокого) класса точности по ГОСТ R OIML 76-1-2011 с наибольшим пределом взвешивания 600 г, d=0,001 г;
- барометр анероид метеорологический БАММ-1 (диапазон измерений атмосферного давления от 80 до 106 кПа, пределы допускаемой относительной погрешности ±0,2 кПа);
- измеритель температуры двухканальный прецизионный МИТ 2.05 (диапазон измерений температуры при подключении термометра сопротивления на 100 Ом от минус 200 до 500 оС, пределы допускаемой абсолютной погрешности измерений температуры ±(0,004+10-5 t) оС), ФИФ № 29933-05;
- термометр сопротивления платиновый вибропрочный ТСПВ-1 (диапазон измерений температуры от минус 80 до 200 оС, пределы допускаемой абсолютной погрешности измерений температуры ±(0,02+0,0002 t) оС), ФИФ № 50256-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на переднюю панель системы PVT.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя VINCI Technologies, Франция.
