| Номер в госреестре | 75500-19 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | CO, CBL, COK, COL, CTL |
| Изготовитель | "LAUMAS Elettronica S.r.l.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные CO, CBL, COK, COL, CTL (далее -датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков модификаций CO, CBL, COL, CTL выполнен из нержавеющей стали, а модификации COK из легированной стали. Вид нагрузки, прикладываемой к датчикам - сжатие для модификаций CO, CBL, COK, COL и растяжение для модификации CTL. Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-10. Датчики модификации COK имеют два исполнения COK и COKL, отличающиеся значениями входного и выходного сопротивлений (таблица 3).

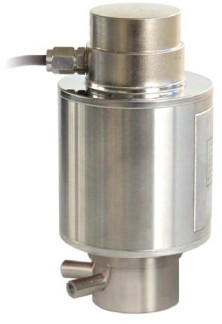

Общий вид датчиков представлен на рисунке 1.
Маркировка датчиков производится на наклейке, которая содержит следующую основную информацию:
- наименование или торговая марка изготовителя;
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- модификация датчика
- максимальная нагрузка Emax;
- заводской номер;
- минимальный поверочный интервал vmin;
- предел допустимой нагрузки Elim;
- выходной сигнал;
- знак утверждения типа.
Пример маркировочной таблички приведён на рисунке 2.
отсутствует.
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 3.
Таблица 1 - Метрологические и технические характеристики датчиков модификации CO
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | C |
| Максимальная нагрузка (Emax), т | 10; 15; 20; 25; 30; 35; 40; 45; 50 |
| Максимальное число поверочных интервалов (wmax) | 3000; 4000 |
| Минимальный поверочный интервал (vmin) | Emax/15000 |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 |
| Классификация по влажности | CH |
| Выходной сигнал, мВ/В | 2,0 ±0,002 |
| Входное сопротивление, Ом | 700 ±7 |
| Выходное сопротивление, Ом | 700 ±7 |
| Предельные значения температуры, °С | от -10 до +40 |
| Напряжение питания, В | от 3,3 до 12 |
| Напряжение питания (максимальное), В, не более | 18 |
| Предел допустимой нагрузки (Ejim), % от Emax | 150 |
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | C |
| Максимальная нагрузка (Emax), т | 15; 20; 25; 30; 35; 40; 45; 50; 55; 60 |
| Максимальное число поверочных интервалов (wmax) | 3000; 4000 |
| Минимальный поверочный интервал (vmin) | Emax/10000 |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 |
| Классификация по влажности | CH |
| Выходной сигнал, мВ/В | 2,0 ±0,4 |
| Входное сопротивление, Ом | 800 ±30 |
| Выходное сопротивление, Ом | 700 ±10 |
| Предельные значения температуры, °С | от -10 до +40 |
| Напряжение питания, В | от 3,3 до 10 |
| Напряжение питания (максимальное), В, не более | 15 |
| Предел допустимой нагрузки (Elim), % от Emax | 150 |
Таблица 3 - Метрологические и технические характеристики датчиков модификации COK исполнений COK и COKL
| Наименование характеристики | Значение | |
| COK | COKL | |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | C | |
| Максимальная нагрузка (Emax), т | 10; 15; 20; 25; 30; 35; 40; 45; 50 | |
| Максимальное число поверочных интервалов (nmax) | 3000 | |
| Минимальный поверочный интервал (vmin) | Emax /10000 | |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | |
| Классификация по влажности | CH | |
| Выходной сигнал, мВ/В | 2,0 ±0,002 | |
| Входное сопротивление, Ом | 780 ±10 | 400 ±10 |
| Выходное сопротивление, Ом | 700 ±10 | 352 ±2 |
| Предельные значения температуры, °С | от -10 до +40 | |
| Напряжение питания, В | от 3,3 до 12 | |
| Напряжение питания (максимальное), В, не более | 15 | |
| Предел допустимой нагрузки (Elim), % от Emax | 150 | |
Таблица 4 - Метрологические и технические характеристики датчиков модификации CTL
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | C |
| Максимальная нагрузка (Emax), т | 0,5; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 12,5 |
| Максимальное число поверочных интервалов (nmax) | 2000; 3000 |
| Минимальный поверочный интервал (vmin) | Emax /10000 |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 |
| Классификация по влажности | CH |
| Выходной сигнал, мВ/В | 2,0 ±0,002 |
| Входное сопротивление, Ом | 350 ±5 |
| Выходное сопротивление, Ом | 350 ±2 |
| Предельные значения температуры, °С | от -10 до +40 |
| Напряжение питания, В | от 3,3 до 10 |
| Напряжение питания (максимальное), В, не более | 15 |
| Предел допустимой нагрузки (Elim), % от Emax | 150 |
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | C |
| Максимальная нагрузка (Emax), т | 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 12,5 |
| Максимальное число поверочных интервалов (nmax) | 2000; 3000 |
| Минимальный поверочный интервал (vmin) | Emax/15000 |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 |
| Классификация по влажности | CH |
| Выходной сигнал, мВ/В | 2,0 ±0,002 |
| Входное сопротивление, Ом | 700±10 |
| Выходное сопротивление, Ом | 700±10 |
| Предельные значения температуры, °С | от -10 до +40 |
| Напряжение питания, В | от 3,3 до 10 |
| Напряжение питания (максимальное), В, не более | 15 |
| Предел допустимой нагрузки (Eiim), % от Emax | 150 |
Габаритные размеры датчиков приведены в таблицах 6 - 10.
Таблица 6 - Габаритные размеры датчиков датчиков модификации CO
| Emax, т | Г абаритные размеры, мм, не более | |
| высота | диаметр | |
| 10; 15; 20; 25; 30; 35; 40; 45; 50 | 119 | 89 |
Таблица 7 - Г абаритные размеры датчиков датчиков модификации CBL
| Emax, т | Г абаритные размеры, мм, не более | |
| высота | диаметр | |
| 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 12,5 | 44 | 82 |
Таблица 8 - Г абаритные размеры датчиков датчиков модификации COL
| Emax, т | Г абаритные размеры, мм, не более | |
| Высота | Диаметр | |
| 10; 15; 20; 25; 30 | 150 | 76 |
| 35; 40; 45; 50 | 210 | 76 |
Таблица 9 - Г абаритные размеры датчиков датчиков модификации COK
| Emax, т | Г абаритные размеры, мм, не более | ||
| Высота | Диаметр | ||
| 10; 15; 20; 25; 30; 35; 40; 45; 50 | 150 | 76 | |
| Таблица 10 - Г абаритные разме | ры датчиков датчиков модификации CTL | ||
| Emax, т | Г абаритные | размеры, мм, не более | |
| Высота | Диаметр | ||
| 0,5; 1; 2; 2,5 | 30 | 82 | |
| 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5 | 45 | 102 | |
| 8; 8,5; 9; 9,5; 10 | 50 | 114 | |
| 10,5; 11; 11,5; 12; 12,5 | 55 | 129 | |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности
5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OIML R 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация изготовителя
