| Номер в госреестре | 75502-19 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Эталон-17, Дон-17 |
| Изготовитель | Закрытое акционерное общество, научно-производственная компания «Эталон» (ЗАО НПК «Эталон»), Ростовская обл., г. Волгодонск |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления Эталон-17, Дон-17 предназначены для измерений и непрерывного преобразования значений избыточного давления, в том числе давления-разрежения и гидростатического давления; абсолютного давления; разности давлений жидких и газообразных, в том числе агрессивных, сред в унифицированный аналоговый сигнал постоянного тока и (или) напряжения постоянного тока, а так же в цифровые выходные сигналы.
Принцип действия датчиков давления Эталон-17, Дон-17 (далее датчики) основан на уравновешивании измеряемого давления силой упругой деформации сенсора первичного преобразователя. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрические параметры первичного преобразователя, которые преобразуются в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока и (или) цифровой выходной сигнал по протоколам HART, RS-485 с протоколом обмена данными ModBus RTU, пропорциональный измеряемому давлению
Датчики представляют собой моноблочную конструкцию, состоящую из модуля первичного преобразователя давления, объединенного в одном корпусе с модулем электронного преобразователя сигналов - вторичным преобразователем, модулем индикации и модулем (модулями) электрических подключений.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные модели и исполнения. Обозначение исполнения датчиков приведено в виде буквенно-цифрового кода имеет структуру, расшифровка которой приведена в технической документации.
Пример максимально возможного кода заказа:
Датчик давления Эталон- 17-Ех-ДД 13-1,6кПа-010-6МПа-420Н-1.1- ЗА -К10/1-ИЖ-НП1 1 2 3 4 5 6 7 8 9 10 11 12
-ЮВМА.406233.001 ТУ 13
Датчик давления Дон-17-Ех-Вн-ДД43-160кПа-050-40МПа-420Н-1.2-3Н-Т14---БВ3.1
1 2 3 4 5 6 7 8 9 10 11 12
-ЮВМА.406233.001 ТУ 13
1 - наименование и индекс датчика (Датчик давления Эталон-17 или Дон-17);
2 - исполнение и вид приемки: общепромышленное исполнение (-); исполнение для работы на морских судах (МР); взрывозащищенное исполнение, с видом взрывозащиты искробезопасная электрическая цепь (Ех); взрывозащищенное исполнение, с видом взрывозащиты искробезопасная электрическая цепь для работы на морских судах (МР-Ех); взрывозащищенное исполнение, с видом взрывозащиты взрывонепроницаемая оболочка (Ех-Вн); взрывозащищенное исполнение, с видом взрывозащиты взрывонепроницаемая оболочка для работы на морских судах (МР-Ех-Вн);
3 - код типа входного давления и модель датчика;
4 - верхний предел измерений и единицы измерений;
5 - код предела допускаемой основной приведенной погрешности;
6 - предельно допускаемое рабочее избыточное давление для датчиков дифференциального давления. Для погружных датчиков моделей ДИХ5 и ДГХ5 длина воздухопроницаемого «мокрого кабеля»;
7 - код выходного сигнала;
8 - код климатического исполнения;
9 - код исполнения по материалам;
10 - код устройства электрического ввода;
11 - код встроенного индикатора (только для датчиков Эталон-17);
12 - код монтажных частей, поставляемых вместе с датчиком;
13 - обозначение ТУ.

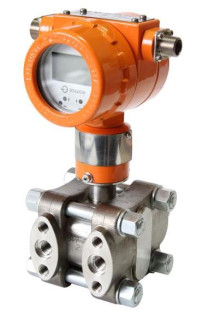

Общий вид датчиков представлен на рисунках 1 - 2.
Датчики могут пломбироваться после установки на объекте с помощью проволочной скрутки 1 и пломбы 2. Схема пломбировки корпуса датчиков представлена на рисунке 3.
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре датчика и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.
Идентификационные данные программного обеспечения датчиков давления Эталон-17 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DD 17 010.hex |
| Номер версии | не ниже 10 |
| Цифровой идентификатор ПО | не используется |
| Алгоритм вычисления цифрового идентификатора | не используется |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Основные метрологические характеристики датчиков приведены в таблицах 2 - 5.
Основные технические характеристики датчиков приведены в таблице 6.
Таблица 2 - Диапазоны измерений датчиков избыточного, абсолютного давления и разрежения.
| Наименование характеристики | Значение | ||||||||
| Модель | Ед. изм. | Максимальный верхний предел измерений 1) 2) | Верхние пределы измерений перенастраиваемых диапазонов | ||||||
| ДА22 / ДА23 / ДА26 | кПа | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | - | - |
| ДА32 / ДА33 / ДА36 | кПа | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 |
| ДА42 / ДА43 / ДА46 | кПа | 250 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 |
| ДА51/ ДА52 / ДА53 / ДА56 | кПа | 600 | 400,0 | 250,0 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 |
| ДА61/ ДА62 / ДА63 / ДА66 | МПа | 2,50 | 1,6 | 1,0 | 0,60 | 0,40 | 0,25 | 0,16 | 0,10 |
| ДА71/ ДА72 / ДА73 / ДА76 | МПа | 6,00 | 4,0 | 2,5 | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 |
| ДА81/ ДА82 / ДА83 / ДА86 | МПа | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 |
| ДИ03 | кПа | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 | 0,10 | 0,06 |
| ДИ13 | кПа | 4,00 | 2,50 | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 |
| ДИ22 / ДИ23 / ДИ25 / ДИ26 | кПа | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 | 0,4 |
| ДИ32 / ДИ33 / ДИ35 / ДИ36 | кПа | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 |
| ДИ42 / ДИ45 / ДИ46 | кПа | 100 | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 |
| ДИ43 | кПа | 250 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 |
| ДИ52 / ДИ53 / ДИ55 / ДИ56 | кПа | 600 | 400,0 | 250,0 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 |
| ДИ63 | МПа | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 | 0,10 | 0,06 |
| ДИ62 / ДИ66 / ДИ67 | МПа | 2,50 | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 | 0,10 |
| ДИ72 / ДИ73 / ДИ76 / ДИ77 | МПа | 6,00 | 4,00 | 2,50 | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 |
| ДИ82 / ДИ83 / ДИ86 / ДИ87 | МПа | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 |
| ДИ92 / ДИ93 / ДИ96 / ДИ97 | МПа | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 |
| ДВ03 | кПа | -1,60 | -1,00 | -0,60 | -0,40 | -0,25 | -0,16 | -0,10 | -0,06 |
| ДВ13 | кПа | -4,00 | -2,50 | -1,60 | -1,00 | -0,60 | -0,40 | -0,25 | -0,16 |
| ДВ22 / ДВ23 / ДВ26 | кПа | -10,0 | -6,0 | -4,0 | -2,5 | -1,6 | -1,0 | -0,6 | -0,4 |
| ДВ32 / ДВ33 / ДВ36 | кПа | -40,0 | -25,0 | -16,0 | -10,0 | -6,0 | -4,0 | -2,5 | -1,6 |
| ДВ42 / ДВ43 / ДВ46 | кПа | -100 | -60 | -40 | -25 | -16 | -10 | -6 | -4 |
| Наименование характеристики | Значение | ||
| Модель | Ед. изм. | Максимальный верхний предел измерений 1) 2) | Верхние пределы измерений перенастраиваемых диапазонов |
| Примечание: 1) Нижние пределы измерений датчиков избыточного давления, абсолютного давления, разности давлений равны нулю. 2) По требованию заказчика датчики могут быть изготовлены в любых единицах измерения давления, допущенных к применению в РФ и на любое значение ВПИ в пределах максимального ВПИ для конкретной модели. | |||
Таблица 3 - Диапазоны измерений датчиков избыточного давления-разрежения.
| Наименование характеристики | Значение | ||
| Модель | Ед. | Максимальный верхний предел измерений 1) | Верхние пределы измерений |
| изм. | перенастраиваемых диапазонов | ||
| от -0,500 до 0,500 | |||
| от -0,300 до 0,300 | |||
| от -0,200 до 0,200 | |||
| ДИВ03 | кПа | от -0,80 до +0,80 | от -0,125 до 0,125 |
| от -0,080 до 0,080 | |||
| от -0,050 до 0,050 | |||
| от -0,030 до 0,030 | |||
| от -1,250 до 1,250 | |||
| от -0,800 до 0,800 | |||
| от -0,500 до 0,500 | |||
| ДИВ13 | кПа | от -2,000 до +2,000 | от -0,300 до 0,300 |
| от -0,200 до 0,200 | |||
| от -0,125 до 0,125 | |||
| от -0,080 до 0,080 | |||
| от -3,00 до 3,00 | |||
| от -2,00 до 2,00 | |||
| ДИВ22/ | от -1,25 до 1,25 | ||
| ДИВ23/ | кПа | от - 5,00 до +5,00 | от -0,80 до 0,80 |
| ДИВ26 | от -0,50 до 0,50 | ||
| от -0,30 до 0,30 | |||
| от -0,20 до 0,20 | |||
| от -30,0 до 30,0 | |||
| от -20,0 до 20,0 | |||
| ДИВ42/ | от -12,5 до 12,5 | ||
| ДИВ43/ | кПа | от -50,0 до +50,0 | от -8,0 до 8,0 |
| ДИВ46 | от -5,0 до 5,0 | ||
| от -3,0 до 3,0 | |||
| от -2,0 до 2,0 | |||
| ДИВ52/ | МПа | от - 0,10 до +0,50 | от -0,10 до +0,30 |
| Наименование характеристики | Значение | ||
| Модель | Ед. изм. | Максимальный верхний предел измерений 1 | Верхние пределы измерений перенастраиваемых диапазонов |
| ДИВ53/ ДИВ56 | от -0,10 до +0,15 | ||
| от -0,10 до +0,06 | |||
| ДИВ62/ ДИВ63/ ДИВ66 | МПа | от - 0,10 до +2,40 | от -0,10 до +1,50 |
| от -0,10 до +0,90 | |||
| от -0,10 до +0,50 | |||
| от -0,10 до +0,30 | |||
| от -0,10 до +0,15 | |||
| от -0,10 до +0,06 | |||
| Примечание: 1 По требованию заказчика датчики могут быть изготовлены в любых единицах измерения давления, допущенных к применению в РФ и на любое значение ВПИ в пределах максимального ВПИ для конкретной модели. | |||
Таблица 4 - Диапазоны измерений датчиков разности давлений и гидростатического давления.
| Наименование характеристики | Значение | ||||||||
| Модель | Ед. изм. | Максимальный верхний предел измерений 1) | Верхние пределы измерений перенастраиваемых диапазонов | ||||||
| ДД03 | кПа | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 | 0,10 | 0,06 |
| ДД13 | кПа | 4,00 | 2,50 | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 |
| ДД23 | кПа | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 | 0,4 |
| ДД33 | кПа | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 |
| ДД43 | кПа | 250 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 |
| ДД53 | МПа | 1,60 | 1,00 | 0,60 | 0,40 | 0,25 | 0,16 | 0,10 | 0,06 |
| ДД63 | МПа | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 |
| ДГ24 | кПа | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 | 0,4 |
| ДГ25 | кПа | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 | 1,0 | 0,6 | 0,4 |
| ДГ34 | кПа | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 |
| ДГ35 | кПа | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 | 2,5 | 1,6 |
| ДГ45 | кПа | 100 | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 | 6,0 | 4,0 |
| ДГ44 | кПа | 250 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 | 16,0 | 10,0 |
| ДГ54 | кПа | 600 | 400,0 | 250,0 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 |
| ДГ55 | кПа | 600 | 400,0 | 250,0 | 160,0 | 100,0 | 60,0 | 40,0 | 25,0 |
| Примечание: 1 По требованию заказчика датчики могут быть изготовлены в любых единицах измерения давления, допущенных к применению в РФ и на любое значение ВПИ в пределах максимального ВПИ для конкретной модели. | |||||||||
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной (от максимального диапазона измерений) погрешности (в диапазоне температур окружающей среды от +21 до +25 °С), % ^ 2 | ±0,075; ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 |
| Пределы допускаемой основной приведенной (от диапазона измерений) погрешности при перенастройке верхнего предела измерений с максимального, % | АР g < ± K ■ тах p DP где: К - коэффициент перенастройки равный: 0,01 для датчиков с основной приведенной (от диапазона измерений) погрешностью ±0,075; ±0,1; ±0,15; ±0,25; 0,02 для датчиков с основной приведенной (от диапазона измерений) погрешностью ±0,5; ±1,0 АРтях - максимальный диапазон измерений давления АР - настроенный диапазон измерений давления |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % /10 °С: - для датчиков с основной приведенной (от максимального диапазона измерений) погрешностью ±0,075; ±0,1; ±0,15; ±0,25 - для датчиков с основной приведенной (от максимального диапазона измерений ) погрешностью ±0,5; ±1,0; | АР g t <±0,02 + 0,03 ■ max ‘ АР АР g t <±0,06 + 0,08 ■ тах ‘ АР где: АРтах - максимальный диапазон измерений давления АР - настроенный диапазон измерений давления |
| Рабочее (статическое) давление, МПа: - для моделей датчиков с макс. ВПИ до 1,6 кПа - для моделей датчиков с макс. ВПИ от 1,6 кПа до 4 кПа - для моделей датчиков с макс. ВПИ от 4 кПа до 10 кПа - для моделей датчиков с макс. ВПИ от 10 кПа до 250 кПа - для моделей датчиков с макс. ВПИ от 250 кПа до 16 МПа | 4 6 10 40 25 |
| Примечания: 1) Конкретные значения приведены в Паспорте датчика. 2) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной (от максимального диапазона измерений) погрешности измерений давления, % | |
| Наименование характеристики | Значение |
| Выходные сигналы датчиков давления Эталон-17: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал напряжения постоянного тока, В - цифровой сигнал Выходные сигналы датчиков давления Дон-17: - аналоговый сигнал постоянного тока, мА - цифровой сигнал | от 0 до 5, от 5 до 0, от 4 до 20, от 20 до 4 от 0 до 5, от 5 до 0, от 0 до 10; от 10 до 0 HART; интерфейс RS-485 с поддержкой протоколов ModBus RTU от 4 до 20, от 20 до 4 HART |
| Диапазоны рабочих температур окружающей среды, ос1) | от +5 до +50; от +1 до +80; от -10 до +50; от -30 до +50; от -55 до +80; от -60 до +85 |
| Степень защиты от воды и пыли | IP 67, IP 68 1) |
| Маркировка взрывозащиты | 0Ех ia 11С Т5...Т6 Ga Х 1Ех db 11С Т5...Т6 Gb Х |
| Г абаритные размеры, длина х ширина х высота, мм, не более: 1) - датчиков давления Эталон-17 - датчиков давления Дон-17 | от 130x120x185 до 200x295x320 от 50x90x185 до 205x260x305 |
| Масса, кг, не более: - датчиков давления Эталон-17 - датчиков давления Дон-17 | от 2,3 до 13,5 от 1,9 до 12,1 |
| Средняя наработка до отказа, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 15 |
| Примечание: 1) В зависимости от исполнения, конкретные значения приведены в паспорте на датчик. | |
наносится на корпус датчика или шильд методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик давления Эталон-17, Дон-17 | В соответствии с заказом | 1 шт. | |
| Паспорт | В соответствии с заказом | 1 экз. | Для каждого датчика |
| Руководство по эксплуатации | В соответствии с заказом | 1 экз | Допускается поставлять 1 экз. на партию не более 25 датчиков, поставляемых в один адрес. |
| Методика поверки | МП 202-003-2019 | 1 экз. | |
| Розетки | - | 1 компл. | Для датчиков, имеющих вводное устройство с разъемом |
| Комплект монтажных частей | В соответствии с заказом | 1 компл. | Состав определяется заказом и может включать: вентильный блок, демпфирующую вставку, ниппель, переходники, устройство охлаждения среды и монтажный кронштейн |
| HART- модем и преобразователь интерфейсов | - | 1 шт. | По дополнительному заказу |
осуществляется по документу МП 202-003-2019 «Датчики давления Эталон-17, Дон-17. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.02.2019 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-1000 (Регистрационный № 5879414).
Рабочий эталон 1 и 2 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный № 12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Мультиметр 3458А (Регистрационный № 25900-03).
Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13).
Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).
Барометры образцовые переносные БОП-1М (Регистрационный № 26469-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па.
ЮВМА.406233.001ТУ Датчики давления Эталон-17 и Дон-17 Технические условия.
