| Номер в госреестре | 75503-19 |
| Наименование СИ | Модули электронные ИПН для систем автоматического управления |
| Обозначение типа СИ | - |
| Изготовитель | Общество с ограниченной ответственностью «Вега-ГАЗ» (ООО «Вега-ГАЗ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули электронные ИПН для систем автоматического управления предназначены для преобразования входных аналоговых сигналов (напряжения и силы постоянного тока, электрического сопротивления) в унифицированный выходной аналоговый сигнал напряжения постоянного тока.
Конструктивно модули электронные ИПН для систем автоматического управления (далее - модули) выполнены в виде монолитного блока, состоящего из печатной платы, расположенной в неразборном корпусе из полимерных материалов со штыревым разъемом и фиксирующим винтом для монтажа на специальную терминальную панель.
Аналоговые сигналы, поступающие на вход модулей, преобразуются по пропорциональной (линейной) характеристике в унифицированный выходной сигнал напряжения постоянного тока, гальванически разделенный от входных сигналов и цепей питания.
Модификации отличаются друг от друга функциональным назначением и метрологическими характеристиками.

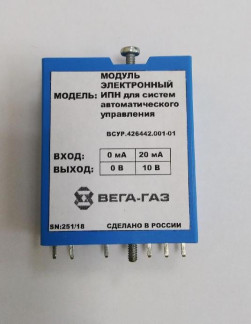

Общий вид модулей электронных ИПН для систем автоматического управления представлен на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики преобразователей приведены в таблицах 1 и 2
| Модель | Диапазон преобразований аналоговых входных сигналов | Диапазон формирования аналоговых выходных сигналов напряжения постоянного тока, В | Пределы допускаемой основной приведенной погрешности1^ % | Пределы допускаемой дополнительной приведенной погрешности1) от изменения температуры окружающей среды в диапазоне рабочих температур (при отклонении от нормальных условий)2, % |
| ВСУР.426442.001-01 | от 0 до 20 мА | |||
| ВСУР.426442.001-02 | от 0 до 5 мА | |||
| ВСУР.426442.001-03 | от 0 до 5 В | |||
| ВСУР.426442.001-04 | от -5,641 до +66,466 мВ (от термопар типа L) | |||
| ВСУР.426442.001-05 | от 37 до 104 Ом (от термопреобразоват елей сопротивления НСХ 50М, 50П) | от 0 до 10 | ±0,1 | ±0,05 |
| ВСУР.426442.001-06 | от 74 до 208 Ом (от термопреобразоват елей сопротивления НСХ 100М, 100П) | |||
| ВСУР.426442.001-07 | от -3,554 до +54,138 мВ (от термопар типа К) | |||
| ВСУР.426442.001-08 | от 0 до 10 В | |||
| 1) Значение погрешности приведено к разности между верхним и нижним пределами диапазона преобразования сигнала. 2) Нормальные условия применения: температура окружающего воздуха от +15 до +25 °С | ||||
Таблица 2 - Основные технические характеристики модулей электронных ИНН
| Наименование характеристики | Значение |
| Габаритные размеры (ШхДхВ), мм, не более | 43х54х15 |
| Масса, г, не более | 0,1 |
| Напряжение постоянного тока, В | от 20,4 до 27,6 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84 до 107 |
наносится на корпус модулей электронных ИПН для систем автоматического управления методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность модулей электронных ИПН
| Наименование | Обозначение | Количество, шт. |
| Модуль электронный ИПН для систем автоматического управления | ВСУР.426442.001-01, ВСУР.426442.001-02, ВСУР.426442.001-03, ВСУР.426442.001-04, ВСУР.426442.001-05, ВСУР.426442.001-06, ВСУР.426442.001-07, ВСУР.426442.001-08 | 1 |
| Комплект принадлежностей ЗИП | - | 1 |
| Комплект эксплуатационной документации | - | 1 |
| Методика поверки | - | 1 |
осуществляется по документу МП 75503-19 «ГСИ. Модули электронные ИПН для систем автоматического управления. Методика поверки», утвержденному АО «Центрохимсерт» 28 февраля 2019 г.
Основные средства поверки:
- калибратор многофункциональный МС5-Я (рег. № 22237-08);
- магазин сопротивлений Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ВСУР. 468157.012 ТУ Модуль электронный ИПН для систем автоматического управления. Технические условия
