| Номер в госреестре | 75504-19 |
| Наименование СИ | Системы измерений собственных и вносимых фазовых и амплитудных шумов |
| Обозначение типа СИ | E5505A |
| Изготовитель | Компания "Keysight Technologies, Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений собственных и вносимых фазовых и амплитудных шумов Е5505А (далее - системы) предназначены для измерений параметров спектра радиотехнических сигналов, уровня фазового шума, амплитудного шума, вносимых двух и четырехполюсными устройствами.
Принцип действия систем основан на работе фазового детектора. Фазовый детектор представляет собой балансный смеситель, на который подаются исследуемый сигнал и опорный сигнал, сдвинутый по фазе на 90° относительно исследуемого. Когда исследуемый и опорный сигналы находятся в квадратуре по отношению друг к другу и подаются на балансный смеситель, то выходной сигнал представляет собой меру мгновенной разности фаз между двумя этими сигналами. Квадратурное отношение фаз сохраняется при помощи узкополосной системы фазовой автоподстройки частоты (ФАПЧ). Мгновенная разность фаз на входе фазового детектора преобразуется в мгновенное изменение напряжения на выходе фазового детектора. По результатам обработки измерений проводится вычисление фазового шума.
Системы состоят из измерительного блока К5500А (с опцией 001 или с опцией 201), программного обеспечения (ПО), устанавливаемого на ПЭВМ с адаптером и встроенной платой дискретизатора РС Digitizer Card. Для расширения диапазона частот опорного источника системы измерительный блок (N5500А с опцией 201) может использоваться совместно с одним из малошумящих преобразователей частоты Ю502А либо N5507А.
Для измерений фазовых и амплитудных шумов с отстройками от несущей частоты более
2 МГц необходимо применение одного анализатора спектра из ряда E4401B, E4402B, E4403B, E4404B, E4405B, E4406B, E4407B, E4408B (регистрационный номер 23670-08 в Федеральном информационном фонде), E4440A, E4443A, E4445A, E4446A, E4447A, E4448A (регистрационный номер 56128-14 в Федеральном информационном фонде), N9000A, N9010A, N9020A, N9038A, N9000B, N9010B, N9020B (регистрационный номер 56557-14 в Федеральном информационном фонде), N9030A, N9030B (регистрационный номер 69527-17 в Федеральном информационном фонде), N9040B (регистрационные номера 60765-15, 65078-16, 67210-17 в Федеральном информационном фонде).

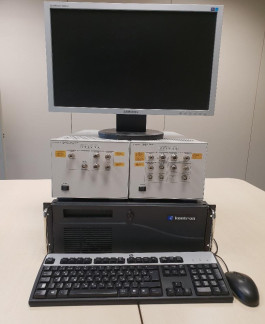

Общий вид систем с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа представлены на рисунках 1, 2.
Метрологически значимая часть ПО систем представляет программный продукт «5500 Phase Noise Measurement». Влияние метрологически значимой части ПО на метрологические характеристики систем не выходит за пределы согласованного допуска.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 5500 Phase Noise Measurement |
| Номер версии (идентификационный номер) ПО (или выше) | A.03.07 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра или характеристики | Значение |
| Диапазон рабочих частот в режиме измерений фазового шума, МГц: - система в составе измерительного блока №500А: - опция 701 - опция 201 - опция 001 - система в составе измерительного блока N5500А с преобразователем частоты N5507А - система в составе измерительного блока N5500A с преобразователем частоты N5502А | от 0,05 до 1600 от 0,05 до 26500 от 0,05 до 26500 от 0,05 до 26500 от 0,05 до 18000 |
| Уровень собственного шума (при отстройке более 10 кГц), дБн/Гц, не более | -170 |
| Диапазон отстройки от несущей частоты с адаптером и платой дискретизатора, МГц | от 1 ■ 10-8 до 2 |
| Диапазон отстройки от несущей частоты с адаптером и платой дискретизатора и внешним анализатором спектра, МГц | от 1-10-8 до 100 |
| Пределы допускаемой абсолютной погрешности измерений фазового шума, дБ: в диапазонах отстройки от несущей частоты о от Г10 до 1,0 МГц исключая от 1 до 100 МГц | ±2 ±4 |
| Пределы допускаемой абсолютной погрешности измерений амплитудного шума (в диапазоне отстройки от несущей частоты, МГц) (только для измерительного блока N5500А с опцией 001 и для измерительного блока Ю500А с преобразователем N5507А), дБ: в диапазонах отстройки от несущей частоты от 1'10-8 до 1,0 МГц исключая от 1 до 100 МГц | ±2 ±4 |
| Диапазон установки управляющего напряжения, В | от -10 до +10 |
| Пределы допускаемой относительной погрешности установки управляющего напряжения, % | ±10 |
| Наименование параметра или характеристики | Значение |
| Габаритные размеры, мм, не более: измерительного блока Ю500А: | 177 |
| - высота | |
| - ширина | 213 |
| - длина | 574 |
| преобразователя частоты N5507А или Ю507А: - высота | 177 |
| - ширина | 107 |
| - длина | 574 |
| Масса, к г, не более: | |
| - для измерительных блоков N5500А, Ш500А-201 | 13,6 |
| - для преобразователей частоты Ю507А, Ю502А | 9 |
| Параметры электрического питания напряжением переменного тока | |
| частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, ВА, не более | 3740 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 35 |
| - относительная влажность воздуха при температуре 20 °С, % | до 80 |
| - атмосферное давление, мм рт. ст. | от 630 до 800 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса систем в виде наклейки.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Системы измерений собственных и | ||
| вносимых фазовых шумов Е5505А, в | ||
| составе: | 1 шт. | |
| - измерительный блок N5500А с опцией 701 | 1* шт. | |
| - измерительный блок N5500А с опцией 201 | 1* шт. | |
| - измерительный блок N5500А с опцией 001 | ||
| - ПЭВМ с адаптером и встроенной платой | 1 шт. | |
| дискретизатора; | * | |
| - система в составе измерительного блока | 1 шт. | |
| N5500А с преобразователем частоты | ||
| Ш507А | 1* шт. | |
| - система в составе измерительного блока | ||
| N5500A с преобразователем частоты | ||
| Ш502А | ||
| Руководство по эксплуатации | 1 шт. | |
| Методика поверки | 651-19-008 МП | 1 шт. |
| * - поставляется по заказу | ||
осуществляется по документу 651-19-008 МП «Инструкция. Системы измерений собственных и вносимых фазовых и амплитудных шумов Е5505А», утвержденному ФГУП «ВНИИФТРИ» 15 марта 2019 г.
Основные средства поверки:
- генератор сигналов Е8257D (3 шт.) регистрационный № 53941-13 в Федеральном информационном фонде;
- блоки измерительные ваттметров N1914A, регистрационный № 57386-14 в Федеральном информационном фонде c преобразователями измерительными термоэлектрическими ваттметров поглощаемой мощности N8482A, N8485A, регистрационный № 58375-14 в Федеральном информационном фонде и преобразователями измерительными ваттметров поглощаемой мощности 8481D, 8485D, регистрационный № 58320-14 в Федеральном информационном фонде;
- анализаторы сигналов N9030A/8, регистрационный № 69527-17 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя
