| Номер в госреестре | 75513-19 |
| Наименование СИ | Мосты-компараторы для измерения высокоомного электрического сопротивления автоматические |
| Обозначение типа СИ | 6000В |
| Изготовитель | "Measurements International Ltd.", Канада |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мосты-компараторы для измерения высокоомного электрического сопротивления автоматические 6000В (далее мосты-компараторы) предназначены для прецизионных измерений отношений высокоомных сопротивлений на постоянном токе и (или) прямых измерений сопротивления на постоянном токе при компарировании с эталонной мерой.
Принцип действия мостов-компараторов основан на принципе коммутации бинарных резистивных делителей напряжения, с микропроцессорным управлением.
Мосты-компараторы являются высокоточными приборами, позволяющими проводить измерения отношений сопротивления от 1:1 до 1000:1 в широком диапазоне измерения сопротивления до 1 ТОм, при испытательном напряжении до 110 В, которое достигается при помощи внешнего источника стабильного напряжения постоянного тока. В качестве дифференциального детектора (нуль-индикатора) используется цифровой 5,5 разрядный вольтметр. Мосты-компараторы обладают высокой разрешающей способностью (до 0,01 мкОм/Ом), возможностью измерения по 4-х проводной схеме. Мосты-компараторы полностью автоматизированы. Мосты-компараторы расположены в металлическом корпусе, на котором расположены выводы под зажимы резистивных элементов, функциональные клавиши и переключатели, выходные разъемы.

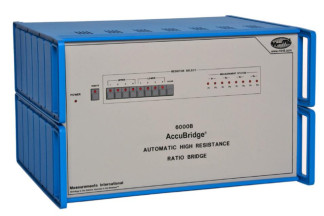

Общий вид средства измерений представлен на рисунке 1.
Пломбирование мостов-компараторов 6000В не предусмотрено.
Мосты-компараторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, хранения и передачи измеренных данных. Автономное ПО выполняет функции обработки, отображения, хранения и передачи измеренных данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | 6000В | 6000В |
| Номер версии (идентификационный номер) ПО | - | Не менее 5.0.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления | от 10 до 100 кОм включ. св. 100 кОм до 1 МОм включ. св. 1 до 10 МОм включ. св. 10 до 100 МОм включ. св. 100 МОм до 1 ГОм включ. св. 1 ГОм до 1 ТОм включ. |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, мкОм/Ом: от 10 до 100 кОм включ. - при отношении электрического сопротивления 1:1 (только для 10 кОм) | ±0,1 ±0,02 |
| св. 100 кОм до 1 МОм включ. | ±0,1 |
| св. 1 до 10 МОм включ. | ±0,1 |
| св. 10 до 100 МОм включ. | ±0,5 |
| св. 100 МОм до 1 ГОм включ. | ±5 |
| св. 1 до 10 ГОм включ. | ±20 |
| св. 10 до 100 ГОм включ. | ±200 |
| св. 100 ГОм до 1 ТОм включ. | ±500 |
| Испытательное напряжение, В | от 10 до 110 |
| Линейность, мкОм/Ом | ±0,005 |
| Отношения электрического сопротивления | от 1:1 до 1000:1 |
| Наименование характеристики | Значение |
| Параметры электрического питания от сети переменного тока (при частоте питающей сети 50/60 Гц), В | от 100 до 250 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 10000 |
| Г абаритные размеры (высота х ширина х толщина), мм, не более | 378 x 439 x 267 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | от +18 до +34 |
| - диапазон температур окружающего воздуха, °С | |
| - относительная влажность воздуха (без конденсации), %, не более | 80 |
| - атмосферное давление, кПа | от 90 до 110 |
| Условия транспортировки: | от 0 до +40 |
| - температура окружающей среды, °С | |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 90 до 110 |
наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность мостов-компараторов
| Наименование | Обозначение | Количество |
| Мост-компаратор для измерения высокоомного электрического сопротивления автоматический | 6000В | 1 шт. |
| Предохранитель | 4 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Шнур питания | 1 шт. | |
| Четырехзажимные сигнальные кабели | 2 шт. | |
| Программный диск с программным обеспечением | 6000В | 1 шт. |
| Методика поверки | МП 2202-0073-2018 | 1 экз. |
| Примечание: источник постоянного напряжения MI1000В, дифференциальный детектор (нуль-индикатора), матричный сканер 4210А/4220А - поставляются по отдельному заказу | ||
осуществляется по документу МП 2202-0073-2018 «ГСИ. Мосты-компараторы для измерения высокоомного электрического сопротивления автоматические 6000В. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 декабря 2018 года.
Основные средства поверки:
- Вторичный эталон (эталон-копия) единицы электрического сопротивления постоянного тока в диапазоне 1 Ом...100 кОм, в соответствии с приказом Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»;
- Вторичный эталон единицы электрического сопротивления постоянного тока в диапазоне 1 МОм...10 ПОм, в соответствии с приказом Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
