Счетчики-расходомеры массовые СКАТ-С, 75514-19

Назначение

Счетчики-расходомеры массовые СКАТ-С предназначены для измерений массового расхода, объемного расхода, массы, объема, плотности и температуры жидкостей и газов.

Описание

Принцип действия счетчиков-расходомеров массовых СКАТ-С при измерении массового расхода и массы жидкостей и газов основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей и газов, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем измеряемой среды определяются на базе измеренных значений массового расхода, массы измеряемой среды, и плотности измеряемой среды. Измерение температуры осуществляется при помощи термосопротивления, встроенного в счетчики-расходомеры СКАТ-С.

Счетчики-расходомеры массовые СКАТ-С состоят из первичного преобразователя расхода измеряемой среды и блока обработки информации, который может быть смонтирован на корпусе первичного преобразователя расхода измеряемой среды или вынесен на расстояние до 300 метров. Первичный преобразователь служит для измерений и преобразований значений массового расхода и объемного расхода, массы, объема, плотности и температуры измеряемой среды в электрический сигнал. Блок обработки информации обеспечивает обработку электрических сигналов с первичного преобразователя расхода, отображение измеренной информации, преобразование ее в токовый и/или частотно-импульсный сигнал, компенсацию изменений температуры и давления измеряемой среды.

Счетчики-расходомеры массовые СКАТ-С выпускаются в нескольких модификациях, отличающихся типом первичного преобразователя расхода, номинальным диаметром, диапазонами измерений, конструкцией первичного преобразователя расхода, параметрами измеряемой среды, а также имеют стандартное и специальное исполнение и маркируются следующим образом:

1    - тип первичного преобразователя расхода: C - U-образный сенсор; М - микросенсор; Н - прямотрубный сенсор;

2    - номинальный диаметр;

3    - наибольшее рабочее давление, МПа;

4, 5, 7, 8, 9 - сервисные обозначения;

6 - класс точности прибора 1, 2 или 5.

?

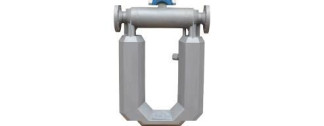

л___

...    psasw

Пломбирование счетчиков-расходомеров массовых СКАТ-С не предусмотрено. Программное обеспечение

счетчиков-расходомеров массовых СКАТ-С является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение счетчиков-расходомеров массовых СКАТ-С предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения счетчиков-расходомеров массовых СКАТ-С приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки и по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документам:

-    МП 0931-1-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые СКАТ-С. Методика поверки», утвержденному ФГУП «ВНИИР» 10.03.2019;

-    МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»;

-    МИ 3151-2008 «ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности».

Основные средства поверки: по документу МП 0931-1-2019:

-    вторичный эталон в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,04 % (для счетчиков класса точности 1);

-    рабочий эталон 1-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,07 % (для счетчиков класса точности 2);

-    рабочий эталон 2-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,15 % (для счетчиков класса точности 5);

-    рабочий эталон единицы температуры 3-го разряда в соответствии с Государственной поверочной схемы для средств измерений температуры по ГОСТ 8.558-2009, с пределами допускаемой абсолютной погрешности ±0,1 °С;

-    измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный № 27163-09) с пределами допускаемой абсолютной погрешности ±0,1 кг/м3;

по документу МИ 3272-2010:

-    компакт-прувер 1-го разряда с пределами допускаемой относительной погрешности не более ±0,05 %;

-    поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м ;

по документу МИ 3151 -2008:

-    трубопоршневая установка с пределами допускаемой относительной погрешности не более ±0,1 %;

-    поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-003-63164010-2018 Счетчики-расходомеры массовые СКАТ-С. Технические

условия
