| Номер в госреестре | 75516-19 |
| Наименование СИ | Анализатор частотного отклика |
| Обозначение типа СИ | 1250Е |
| Изготовитель | "Ametek (GB) Limited", Великобритания |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор частотного отклика 1250Е (далее по тексту - анализатор) предназначен для воспроизведений напряжения переменного тока, напряжения постоянного тока, частоты напряжения переменного тока, измерения напряжения переменного тока.
Принцип действия анализатора основан на формировании тестового сигнала с известными метрологическими характеристиками и его анализе после прохождения через объект измерений посредством определения его характеристик в разных точках объекта измерений.
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в пластиковом корпусе, включая генератор тестового сигнала, 2-х канальный измеритель (анализатор), интерфейсы IEEE 488/GPIB и RS232/423, кнопки переключения режимов работы, органы подсоединения, дисплей.

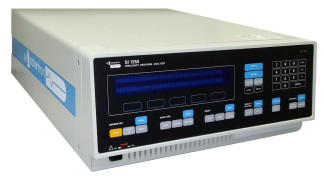

Общий вид анализатора с указанием мест нанесения знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа представлены на рисунке 1.
Метрологически значимая часть программного обеспечения (ПО) анализатора представляет собой ПО «ZPlot».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZPlot |
| Номер версии (идентификационный номер) ПО | 3.5f |
| Цифровой идентификатор ПО | 08E08E956CC47A1D6CDDDAE27 146A5F6 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| Уровень защиты ПО от непреднамеренных | и преднамеренных изменений |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| В режиме воспроизведений | |
| Диапазон воспроизведений напряжения переменного тока, В | от 0,01 до 10,23 |
| Разрешение по напряжению переменного тока, В | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения переменного тока, В | ±(0,1-10-2-U« + 0,01) |
| Диапазон воспроизведений частоты переменного тока, Гц | от 0,1 до 65536 |
| Пределы допускаемой абсолютной погрешности воспроизведений частоты переменного тока, Г ц | ±0,01-10-2-F |
| Диапазон воспроизведений напряжения смещения постоянного тока, В | от -10,23 до +10,23 |
| Разрешение по напряжению смещения постоянного тока, В | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения смещения постоянного тока, В | ±(0,1-10-2-U= + 0,01) |
| В режиме измерений | |
| Количество каналов | 2 |
| Диапазоны измерений напряжения переменного тока, В | от 0,003 до 0,03 от 0,03 до 0,3 от 0,3 до 3 от 3 до 30 от 30 до 300 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока для поддиапазонов частот, В: - от 0,1 Гц до 650 Гц включ. - св. 650 Гц до 7000 Гц включ. - св. 7000 Гц до 40000 Гц включ. - св. 40000 Гц до 65536 Гц | ±0,2-10-2-U« ±0,3-10-2-U* ±0,5-10-2-U= ±1,0-10-2-U- |
| Примечания: U - значение воспроизводимого и измеряемого напряжения переменного тока, В; U= - значение воспроизводимого напряжения смещения постоянного тока, В; F - значение частоты переменного тока, Гц. | |
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 573 х 432 х 176 |
| Масса, кг, не более | 18 |
| Напряжение питания от сети переменного тока частотой от 49 до 51 Гц, В | от 207 до 253 |
| Потребляемая мощность, В-А, не более | 230 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +10 до +30 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель анализатора.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор частотного отклика 1250Е, зав. № 181225 | - | 1 шт. |
| Кабель измерительный коаксиальный | - | 5 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-043-19 | 1 шт. |
осуществляется по документу: ИЦРМ-МП-043-19 «Анализатор частотного отклика 1250Е. Методика поверки», утвержденному ООО «ИЦРМ» 08.02.2019 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.
Знак поверки наносится на корпус анализатора и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения
до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц
Приказ Росстандарта от 31.07.2018 г. № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 26.09.2024 |
