| Номер в госреестре | 75518-19 |
| Наименование СИ | Анализаторы мочи автоматические |
| Обозначение типа СИ | LAURA XL |
| Изготовитель | "Erba Lachema s.r.o.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы мочи автоматические LAURA XL (далее - анализаторы) предназначены для измерений содержания белка, глюкозы, рН, плотности и счетной концентрации эритроцитов в биологических жидкостях.
В анализаторах совмещено два принципа работы:
- принцип работы анализатора с использованием тест-полосок основан на методе рефлексионной фотометрии, позволяющий определить количество того или иного биохимического компонента в пробе мочи. Рефлексионный луч направлен в зону детектора с помощью оптических приборов и зеркала. Детектор преобразует количество света в числовое значение. Полученное величина переносится в микропроцессор, который просчитывает результат. Полученный результат выводится на экран и может быть распечатан на встроенном термопринтере. Анализаторы в сочетании диагностическими полосками DekaPHAN® авто - обеспечивают определение следующих параметров: плотность, лейкоциты, нитриты, рН, белки, глюкоза, кетоны, уробилиноген, билирубин, кровь.
- принцип работы анализатора для исследования осадка мочи основан на методе автоматической микроскопии. Дозирование анализируемой пробы в кювету проводится с целью выполнения автоматической гомогенизации. После седиментации анализатор делает 15 снимков для каждого из анализируемых образцов, и осуществляется фактическая оценка осадков. Анализируемые элементы концентрируются без центрифугирования, что предотвращает их повреждение и повышает точность анализа. Анализаторы выполняют автоматическую идентификацию следующих параметров элементов осадка мочи: белые клетки крови, сгустки белых кровяных клеток, красные кровяные клетки, плоскоклеточный эпителий, не плоскоклеточный эпителий, гиалиновые цилиндры, патологические цилиндры, оксалат кальция, кристаллы трехзамещенного фосфата, кристаллы мочевой кислоты, бактерии кокки, бактерии палочки, дрожжи, слизь, сперма.
Конструктивно анализаторы состоят из двух независимых модулей - модуля, предназначенного для автоматической оценки диагностических полосок для анализа мочи, и модуля, предназначенного для автоматической оценки осадка мочи. Каждый из модулей может быть использован отдельно, поэтому можно выполнить либо оценку полосок для анализа мочи, или оценку осадка мочи. Анализаторы состоят из корпуса со встроенным в него сенсорным экраном, отсеком для ввода штативов с пробирками для образцов, автоподатчиком диагностических полосок, площадкой для размещения штативов с пробирками для образцов, контейнером для использованных диагностических полосок. Анализаторы оснащены кнопкой аварийной остановки, USB-портами в количестве 7 штук, Lan-портом, портом Line OUT, DVI портом.
Анализаторы позволяют решать задачи по определению более широкого диапазона различных элементов осадка мочи.

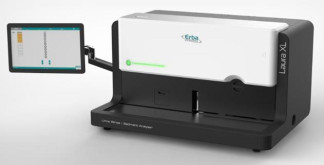

Общий вид анализаторов мочи автоматических LAURA XL представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
£
&
’'УЁгЬп'
k?ll>D|-[ j.
I SN ' Г
LAURA XL
отэ-хьоюеш
Место нанесения пломбы
~L
Анализаторы мочи автоматические LAURA XL имеют встроенное программное обеспечение «LauraXL GUI». Встроенное ПО используются для управления работой анализатора, выполнения измерений, просмотра результатов измерений в реальном времени на дисплее анализатора, изменения настроечных параметров анализатора, просмотра банка данных измерений, обработки, передачи и хранения результатов измерений.
Структура встроенного программного обеспечения представляет древовидную форму и состоит из разделов, прописанных в соответствующих главах руководств по эксплуатации анализаторов.
Просмотр версии встроенного ПО «LauraXL GUI» доступен в разделе «About» главного меню.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | Laura XL.exe |
| Номер версии ПО, не ниже | 1.018 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений счетной концентрации эритроцитов, (RBC), дм-3 (1/л) | от 1-106 до 5000406 |
| Пределы допускаемой относительной погрешности анализаторов в диапазоне измерений счетной концентрации эритроцитов, % | ±15 |
| Диапазон измерений массовой концентрации белка, г/л | от 0,3 до 5,0 |
| Пределы допускаемой относительной погрешности анализаторов в диапазоне измерений массовой концентрации белка, % | ±20 |
| Диапазон измерений молярной концентрации глюкозы, ммоль/л | от 2,8 до 55,0 |
| Пределы допускаемой относительной погрешности анализаторов в диапазоне измерений молярной концентрации глюкозы, % | ±20 |
| Диапазон измерений плотности жидкости, г/мл | от 1,000 до 1,030 |
| Пределы допускаемой относительной погрешности анализаторов в диапазоне измерений плотности жидкости, % | ±20 |
| Диапазон измерений рН | от 5 до 9 |
| Пределы допускаемой абсолютной погрешности анализатора в диапазоне измерений рН | ±0,5 |
| Наименование характеристики | Значение |
| Пропускная способность, тестов/ч, не менее | 180 |
| Напряжение от сети переменного тока с частотой (55±5) Гц, В | от 90 до 264 |
| Потребляемая сила тока, В-А, не более | 730 |
| Масса, кг, не более | 70 |
| Габаритные размеры, мм, не более | |
| - высота | 563 |
| - ширина | 943 |
| - глубина | 675 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +16 до +30 |
| - относительная влажность воздуха, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 5 |
наносится на корпус анализатора в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | - | 1 шт. |
| Реагентные полоски | - | 1 комплект |
| Цилиндр для загрузки полосок | - | 1 шт. |
| Контейнер для использованных полосок | - | 1 шт. |
| Сенсорный экран 23’’1 | - | 1 шт. |
| Внешняя клавиатура (USB, QUERTY в США) | - | 1 шт. |
| Набор кабелей для сенсорного экрана + аудио | - | 1 комплект |
| Внешняя мышь (USB) | - | 1 шт. |
| Канистра для отходов с трубками | - | 1 комплект |
| Канистра для воды с трубками | - | 1 комплект |
| Канистра для раствора OPTI-SOL XL с трубками | - | 1 комплект |
| Полный комплект датчиков (для воды, для моющего раствора и для отходов) | - | 1 комплект |
| Штатив для исследуемых образцов | - | 12 шт. |
| Адаптеры для педиатрических пробирок | - | 10 шт. |
| Методика поверки | МП-209-071-2019 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу МП-209-071-2019 «ГСИ. Анализаторы мочи автоматические LAURA XL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 февраля 2019 г.
Основные средства поверки:
- ГСО 10669-2015 состава форменных элементов крови- «ГЕМАТОЛОГИЧЕСКИЙ КОНТРОЛЬ» (комплект ГК-ВНИИМ)»;
- ГСО 10023-2011 Стандартный образец состава искусственной мочи.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
Техническая документация фирмы «Erba Lachema s.r.o.», Чехия
| Зарегистрировано поверок | 158 |
| Поверителей | 18 |
| Актуальность данных | 21.11.2024 |
