Анализаторы дымовых газов Testo 300 предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО), оксида азота (NO) в промышленных выбросах.
Анализаторы дымовых газов Testo 300 предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО), оксида азота (NO) в промышленных выбросах.
| Номер в госреестре | 75521-19 |
| Наименование СИ | Анализаторы дымовых газов |
| Обозначение типа СИ | Testo 300 |
| Изготовитель | "Testo SE & Co. KGaA", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы дымовых газов Testo 300 предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО), оксида азота (NO) в промышленных выбросах.
Принцип измерений анализаторов дымовых газов Testo 300 (далее - анализаторы) -электрохимический.
Анализаторы представляют собой автоматические переносные приборы непрерывного действия. Конструктивно анализаторы являются одноблочными приборами, выполненными в корпусе из ударопрочного пластика с прорезиненной вставкой. Способ отбора проб -принудительный с помощью зонда и встроенного в анализатор мембранного насоса.
Анализаторы полностью автоматизированы. При каждом включении проводится автоматическая диагностика, продувка сенсоров воздухом и установка нулевых показаний.
На передней панели анализаторов расположен сенсорный дисплей, обеспечивающий отображение результатов измерений содержания определяемых компонентов и физических параметров газового потока; текущего времени; уровня заряда аккумулятора; меню пользователя; информационных сообщений.
Анализаторы обеспечивают регистрацию результатов измерений следующими способами: занесением во внутреннюю энергонезависимую память (до 1000000 измеренных значений); выводом на внешний беспроводной принтер через интерфейс Bluetooth; отправкой измеренных данных по e-mail в формате электронного отчета по Wi-Fi.

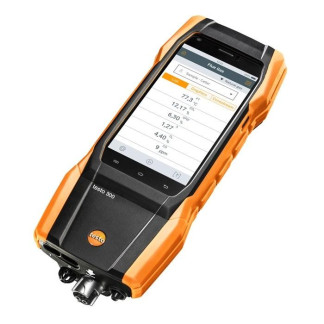

Общий вид анализаторов представлен на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Программное обеспечение (ПО) встроенное. Оно осуществляет функции приёма в обработку измерительной информации от первичных измерительных преобразователей (измерительных ячеек), отображения результатов измерений на дисплее, хранения и передачи данных. ПО устанавливается на предприятии-изготовителе в процессе производства. Доступ пользователя к нему отсутствует. Контрольная сумма исполняемого кода доступна только производителю.
Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
testo300 firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.01.888 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли кислорода (О2), % |
от 0 до 21 |
|
Пределы допускаемой основной абсолютной погрешности измерений объёмной доли О2, % |
±0,3 |
|
Диапазон измерений объёмной доли оксида углерода (СО) без Н2 компенсации, млн-1 |
от 0 до 4000 |
|
Пределы допускаемой основной погрешности измерений объёмной доли СО без Н2 компенсации: - абсолютной, млн-1 (от 0 до 400 млн-1 включ.) - относительной, % (св. 400 до 2000 млн-1 включ.) (св. 2000 до 4000 млн-1) |
±20 ±5 ±10 |
|
Диапазон измерений объёмной доли оксида углерода (СО) с Н2 компенсацией, млн-1 |
от 0 до 8000 |
|
Пределы допускаемой основной погрешности измерений объёмной доли СО с Н2 компенсацией: - абсолютной, млн-1 (от 0 до 400 млн-1 включ.) - относительной, % (св. 400 до 2000 млн-1 включ.) (св. 2000 до 8000 млн-1) |
±20 ±5 ±10 |
|
Диапазон показаний объёмной доли оксида углерода (СО) без Н2 компенсации и разбавления, млн-1 |
от 0 до 15000 |
|
Диапазон показаний объёмной доли оксида углерода (СО) с Н2 компенсацией и разбавлением, млн-1 |
от 0 до 30000 |
|
Диапазон измерений объёмной доли оксида азота (NO), млн-1 |
от 0 до 3000 |
|
Пределы допускаемой основной погрешности измерений объёмной доли оксида азота (NO): - абсолютной, млн-1 (от 0 до 100 млн-1 включ.) - относительной, % (св. 100 до 2000 млн-1 включ.) (св. 2000 до 3000 млн-1) |
±5 ±5 ±10 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений (каналы О2, СО, NO) от изменения температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от предела допускаемой основной погрешности |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации влаги), % - атмосферное давление, кПа |
от -5 до +45 от 15 до 90 от 84 до 106,7 |
|
Условия хранения: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации влаги), % - атмосферное давление, кПа |
от -20 до +50 от 15 до 90 от 84 до 106,7 |
|
Параметры электрического питания: - напряжение постоянного тока от аккумулятора Li-ion ёмкостью 3500 мА-ч, В - от блока питания (выходные параметры): напряжение постоянного тока, В сила постоянного тока, А |
3,6 5 1 |
|
Габаритные размеры (ВхШхД, включая соединительные разъемы зондов), мм, не более |
59x98x244 |
|
Масса, кг, не более |
0,85 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 40 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде наклейки.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор дымовых газов |
Testo 300 |
1 шт. 1) |
|
Г азозаборный зонд |
по заказу |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5794-448-2019 |
1 экз. |
|
1) Комплектация измерительных ячеек в соответствии с заказом. |
||
осуществляется по документу РТ-МП-5794-448-2019 «ГСИ. Анализаторы дымовых газов Testo 300. Методика поверки», утверждённому ФБУ «Ростест-Москва» 25 марта 2019 г. Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси в азоте (^-МЗ-1) -ГСО 10706-2015;
- стандартные образцы состава искусственной газовой смеси на основе химически активных газов (ХА-М-2) - ГСО 10547-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация изготовителя Testo SE & Co. KGaA, Германия.
