| Номер в госреестре | 75522-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IOSK |
| Изготовитель | "Trench Italia S.r.l.", Италия |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока IOSK (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока от 110 до 500 кВ частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением обмоток в металлическом корпусе.
Измерительные обмотки размещены в металлическом корпусе, установленном на фарфоровом изоляторе (возможно изготовление изоляторов из специального полимера), в качестве изолирующей среды используется масло.
Трансформаторы тока могут иметь до восьми вторичных обмоток, измерительных и защитных, на различные нагрузки и классы точности.
Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус, изменение количества витков первичной обмотки производится с помощью специальных металлических перемычек. Выводы вторичных обмоток расположены в контактной (клеммной) коробке, размещенной на основании трансформатора.
Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки, расположенной внутри контактной коробки.
Трансформаторы тока выпускаются в четырех модификациях IOSK 123, IOSK 245, IOSK 362 и IOSK 550 для работы в электрических сетях 110, 220, 330 и 500 кВ соответственно.

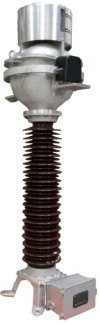

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| IOSK 123 | IOSK 245 | IOSK 362 | IOSK 550 | |
| Номинальное напряжение, кВ | 110 | 220 | 330 | 500 |
| Наибольшее рабочее напряжение, кВ | 126 | 252 | 363 | 525;550 |
| Номинальный первичный ток IiHOM, | 50; 75; 80; 750; 800; 2000; 2200; 3600; 3800; | 100; 150; 200; 250; 300; 400; 500; 600; 900; 1000; 1200; 1500; 1600; 1800; 2500; 2600; 2800; 3000; 3200; 3500; 4000; 4200; 4500; 4600; 4800; 5000 | ||
| Наибольший рабочий первичный ток IiKp, А | по ГОСТ 7746-2015 (табл. 11) | |||
| Номинальный вторичный ток 12ном, А | 1; 5 | |||
| Номинальная частота, Гц | 50; 60 | |||
| Класс точности вторичных обмоток - для измерений и учета - для защиты | 0,1; 0,2$ 0,2; 0,5$ 0,5; 1; 3; 5; 10 5Р;10Р | |||
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 вторичных обмоток - для измерений и учета - для защиты | от 1 до 100 от 1 до 200 |
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений | от 1 до 20 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 1 до 40 |
| 1) - По требованию заказчика допускается изготовление трансформаторов расширенным диапазоном первичного тока до 150 % и 200 % номинального первичного тока, предназначенных для длительной работы при этих токах. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| IOSK 123 | IOSK 245 | IOSK 362 | IOSK 550 | |
| Масса, кг, не более | 780 | 2000 | 2300 | 2600 |
| Г абаритные размеры, мм, не более (длинахширинахвысота) | 900х 1100х 3200 | 1200х 1350х 4770 | 1200х 1350х 5770 | 1200х 1350х 6670 |
| Климатическое исполнение по ГОСТ 15150-69 | У1, У3, УХЛ1 | |||
наносится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (модификация по заказу) | IOSK 123, IOSK 245, IOSK 362, IOSK 550 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт в виде оттиска поверительного клейма.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Техническая документация изготовителя "Trench Italia S.r.l."
| Зарегистрировано поверок | 61 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
