Трансформаторы напряжения емкостные OTCF 123, 75523-19

Назначение

Трансформаторы напряжения емкостные OTCF 123 (далее по тексту - трансформаторы напряжения) предназначены для применений в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Делитель напряжения представляет собой колонну из одной секции, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Емкостной делитель имеет сильфонное устройство температурной компенсации и устройство для предотвращения взрыва при внутреннем пробое электрической изоляции. Высоковольтный ввод расположен на верхнем фланце делителя.

К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено

в герметичный бак, заполненный маслом.

Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.

Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.

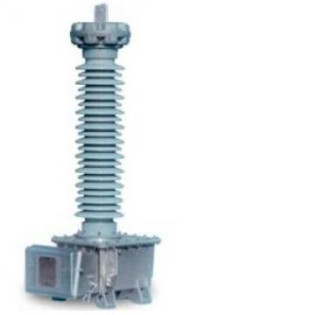

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения OTCF 123

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
