Трансформаторы напряжения OTEF 245, 75526-19

75526-19
Трансформаторы напряжения OTEF 245 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Карточка СИ
Номер в госреестре 75526-19
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ OTEF 245
Изготовитель "AREVA T&D Messwandler GmbH", Германия
Год регистрации 2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения OTEF 245 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Трансформаторы напряжения представляют собой однофазный электромагнитный масштабный преобразователь. Первичная обмотка и сердечник со вторичными обмотками находятся в алюминиевом баке у основания. Первичная обмотка изготавливается из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Имеется две основные вторичные обмотки - измерительная и защитная и одна дополнительная. Обмотки изолированы бумажно-масляной изоляцией и помещены в баке, заполненном маслом. Наверху фарфорового изолятора расположена головка из легированного алюминия с маслорасширителем. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформаторов напряжения. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.

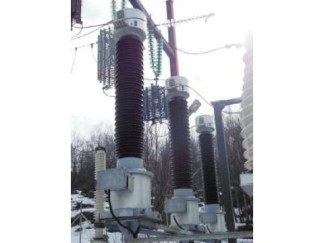

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики

Всего листов 3

Наименование характеристики

Значение

Наибольшее рабочее напряжение, кВ

245

Номинальное напряжение первичной обмотки и1ном, кВ

220/V3

Номинальное напряжение вторичной обмотки и2ном, В

100/V3

Номинальная частота Гном, Гц

50

Класс точности основной вторичной обмотки

0,2

Номинальная мощность основной вторичной обмотки, ВА

100

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +45

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения (заводские номера: 474558, 474557, 474555, 474556, 474553, 474554)

OTEF 245

6 шт.

Паспорт

-

6 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения OTEF 245

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

75526-19
Номер в ГРСИ РФ:
75526-19
Производитель / заявитель:
"AREVA T&D Messwandler GmbH", Германия
Год регистрации:
2019
