| Номер в госреестре | 75528-19 |
| Наименование СИ | Магазины сопротивления программируемые |
| Обозначение типа СИ | Transmille 2090 |
| Изготовитель | "Transmille Ltd.", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины сопротивления программируемые Transmille 2090 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Принт тип действия магазинов основан на последовательном подключении к выходным клеммам высокостабильных резисторов.
Конструктивно магазины выполнены в виде моноблока в пластиковом корпусе с жидкокристаллическим графическим дисплеем.
Магазины позволяют воспроизводить электрическое сопротивление в широком диапазоне значений. Дисплей, вынесенный на лицевую панель, и кнопки управления позволяет управлять магазином и контролировать режимы его работы.
Магазины выпускаются в стандартном и прецизионном исполнениях.
Питание магазина осуществляется от адаптера, преобразующего переменное напряжение 220 В и частотой 50 Гц в напряжение постоянного тока 15 В.

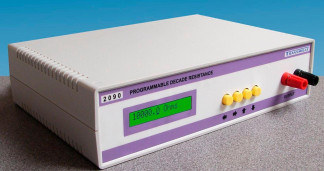

Общий вид магазина, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунке 1.
б) Вид сзади Рисунок 1 - Общий вид магазина
Программное обеспечение отсутствует.
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |
| Стандартное исполнение | Прецизионное исполнение | |
| Диапазон воспроизведения электрического сопротивления постоянному току, Ом | от 0,1 до 99999,9 | |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянному току, Ом, в диапазоне: - от 0,1 до 1,0 Ом включ. - свыше 1,0 до 9,9 Ом включ. | ±(0,05R+0,035)* ±(0,01R+0,035) | |
| Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления постоянному току, %, в диапазоне: - от 10 до 99,9 Ом - свыше 99,9 до 99999,9 Ом | ±0,5 ±0,1 | ±0,3 ±0,01 |
| Пределы допускаемой дополнительной относительной погрешности воспроизведения электрического сопротивления постоянному току, вызванной изменением температуры окружающего воздуха в диапазонах от +10 до +18 оС исключая и свыше +28 до +35 оС, %, не более | ±0,1 | ±0,01 |
| Начальное электрическое сопротивление постоянному току, Ом, не более | 0,15 | |
| * R - воспроизводимое номинальное значение сопротивления, Ом | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная мощность рассеивания, Вт/декада | 1 |
| Максимальное прикладываемое напряжение постоянного тока, В | 100 |
| Максимальная сила постоянного тока, А | 1 |
| Напряжение питания постоянного тока, В | 15 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при +25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 65 180 255 |
| Масса, кг, не более | 2 |
наносится на лицевую панель магазина в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Таблица 4 - Комплектность магазинов
| Наименование | Обозначение | Количество |
| Магазин сопротивления программируемый | Transmille 2090 | 1 шт. |
| Сетевой адаптер питания | 1 шт. | |
| Коммуникационный кабель | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 651-19-010 МП | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу 651-19-010 МП «Магазины сопротивления программируемые Transmille 2090. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 марта 2019 г. Основные средства поверки:
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магазинов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска по-верительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 37 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
