| Номер в госреестре | 75542-19 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Запорожский завод металлических конструкций, Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВСП-20000 предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуара - вертикальный стальной цилиндрический со стационарной крышей с понтоном, номинальной вместимостью 20000 м .
Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и стационарной крышей с понтоном.
Днище резервуара - коническое с уклоном 1:100 от центра к периферии.
Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
На боковых стенках и крыше резервуара предусмотрены люки-лазы для обслуживания резервуара, световые, монтажные и замерные люки.
Резервуар РВСП-20000 № 5 расположен на территории ЛПДС «Воронеж»: 396333, Воронежская область, Новоусманский район, п. Софьино, д 1 А.

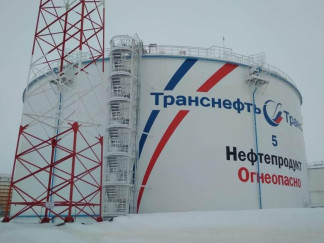

Общий вид резервуара стального вертикального цилиндрического РВСП-20000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВСП-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 5 |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры резервуара, мм: | |
| - диаметр внутренней стенки резервуара | 39900 |
| - высота стенки резервуара | 17900 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений (ГСИ). Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир оптический В30А (№ 67025-17);
- рейка нивелирная телескопическая VEGA TS4M (№ 34005-07);
- рулетка измерительная металлическая TS20/2 (№ 22003-01);
- рулетка измерительная металлическая Fisco, мод. TS50/2 (№ 67910-17);
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (№ 43611-10);
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм (№ 46426-11);
- линейка измерительная металлическая 0-500 мм (№ 34854-07);
- штангенциркуль типа ТТТЦ-ТТ (№ 25387-03);
- термометр цифровой ТЦ-1200 с щупом ТЦЩ-1 (№ 45039-10)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-20000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений (ГСИ). Резервуары стальные вертикальные цилиндрические. Методика поверки»
