| Номер в госреестре | 75543-19 |
| Наименование СИ | Весы электронные лабораторные неавтоматического действия |
| Обозначение типа СИ | Excellence Analytical |
| Изготовитель | "Mettler-Toledo GmbH", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные лабораторные неавтоматического действия Excellence Analytical (далее - весы) предназначены для статического измерения массы различных веществ и материалов.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код, и результаты взвешивания выводятся на дисплей.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- полуавтоматическим устройством установки на нуль (Т.2.7.2.2);
- устройством первоначальной установки на нуль (Т.2.7.2.4);
- устройством слежения за нулем (Т.2.7.3);
- устройством тарирования (выборки массы тары) (Т.2.7.4);
- устройством предварительного задания значения массы тары (T.2.7.5); Дополнительно весы оснащены следующими функциями:
- полуавтоматическим устройством юстировки чувствительности (4.1.2.5);
- устройством индикации отклонения от нуля (4.5.5);
- совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);
- устройством обнаружения промахов (4.13.9).
Весы имеют защищенные интерфейсы передачи данных: четыре USB интерфейса (один для подключения совместимого устройства, три с функцией USB-хост), один Ethernet (RJ45) интерфейс для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.
Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):
- счетный режим;
- суммирование;
- формулирование;
- статистическая обработка;
- вычисление процентных соотношений.
Модификация весов XPR26PC/A оснащена ветрозащитной витриной специальной конструкции для оптимизации взвешивания жидкости при поверке или калибровке пипеточных дозаторов и других типов устройств для дозирования жидкостей, приводимых в действие поршнем.
Весы выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками XPR26A, XPR26PC/A, XPR26C/A, XPR26DRA, XPR56A, XPR56C/A, XPR56DRA, XPR106D2HA, XPR206DRM, XPR206CDRA, XPR105A, XSR105A, XPR105DRA., XSR105DUA, XPR205A, XPR205DRM, XPR205DUA, XSR205DUA, XSR225DUA, XPR205D5/A, XPR305D5/A, XSR64A, XSR104A, XPR204/A, XSR204/A, XSR204DR/A, XPR304/A, XSR304/A.
Модули терминала выпускаются в двух модификациях, отличающихся исполнением дисплея и клавиш управления
- ХРЯ - сенсорный цветной дисплей высокого разрешения,
- Х8Я - сенсорный цветной дисплей, дополнительные клавиши управления;

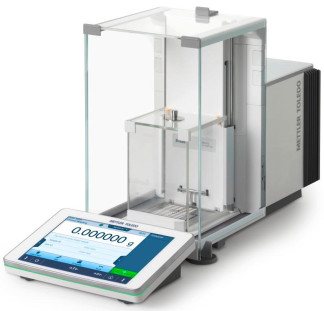

Общий вид весов показан на рисунках 1а - 1г.
Рисунок 1а - Общий вид весов ХРЯ26/А, XPR26C/A, XPR26PC/A, XPR26DR/А, ХРЯ56/А,
XPR56C/A, XPR56DR^
Рисунок 1в - Общий вид весов XPR206DR/A, XPR206CDR/A XPR105/A, XPR105DR/A, XPR205/A, XPR205DR/A, XPR205DU/A, XPR205D5/A, XPR305D5/A, XPR204/A, XPR304/A
Идентификационные маркировки и защитные пломбы
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой. Маркировка весов реализована с использованием маркировочного шильдика и защитной пломбы, расположенных на взвешивающем модуле. Схема маркировки весов и пломбировки от несанкционированного доступа показана на рисунках 2а-2б.
1. Номер в Государственном реестре средств измерений РФ
Пломба в виде наклейки
Рисунок 2а - Пломбировка взвешивающего модуля, вид сзади
2. Класс точности по ГОСТ OIML R76-1-2011
3. Знак утверждения типа
4. Евразийское соответствие
5. Наименование модификации
6. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011
7. Максимальная и минимальная нагрузка: Max..., Min...
8. Поверочный интервал весов: e
9. Действительная цена деления шкалы: d
Mai; Minr
►CD +10вС/+3£ГС е -ххххх-is d =
www.mt.com Mettler-Toledo GmbH Im Langacher44 8606 Greifensee Switzerland Made In Switzerland
SNR XXXXXXXX
I
XXX
| 3 | 4 | 5 | 6 | 7 | 8 | 9 |
16 cwus
May be covered by one or more palent(s) see: wwvv.mtcorn/’palwtfriarKkig
12V — 2.25A
2
Рисунок 3 - Маркировочный шильдик
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО отображаются на дисплее терминала при включении весов или по запросу через меню ПО терминала.
Взвешивающий модуль имеет встроенное программное обеспечение (основные функции
- передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, хранение данных юстировки) и модуль терминала имеет встроенное программное обеспечение (метрологически значимые функции - вывод данных на дисплей и передача на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска. Весы также могут использоваться со специально разработанным пользовательским программным обеспечением, разработанным для решения конкретных задач LabX, MCLink, PipetteLink, Calibry.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для ПО | |
| взвешивающего модуля | модуля терминала | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) | не ниже 1.0.0.0 | не ниже 1.0.0.0 |
| Цифровой идентификатор | - | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Метрологические характеристики модификаций весов XPR26/A, XPR26PC/A, XPR26C/A, XPR26DR/A, XPR56/A, XPR56C/A, XPR56DR/A, XPR106D2H/A, XPR206DR/A, XPR206CDR/A_
| Наименование характеристики | Значение для модификаций | |||||
| XPR26/A, XPR26PC/A, XPR26C/A | XPR26DR/A | XPR56/A, XPR56C/A | XPR56DR/A | XPR106D2H/A | XPR206DR/A, XPR206CDR/A | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | |||||
| Максимальная нагрузка Мах, г | 22 | 5,1/22 | 52 | 11/52 | 120 | 81/220 |
| Поверочный интервал, е, мг | 1 | |||||
| Действительная цена деления d, мг | 0,001 | 0,001/0,01 | 0,001 | 0,001/0,01 | 0,002 | 0,005/0,01 |
| Число поверочных делений, n | 22000 | 22000 | 52000 | 52000 | 120000 | 220000 |
| Пределы допускаемой погрешности при поверке в интервалах нагрузки (mpe) до 50000 е включ. св. 50000 е до 200000 е включ. св. 200000 е до Max включ. | ± 0,5 е ± 1,0 е ± 1,5 е | |||||
| Повторяемость (размах), не более | 1тРе1 | |||||
| Диапазон уравновешивания тары | 100% Мах | |||||
| Диапазон предварительного задания значения массы тары | 100% Мах | |||||
| Минимальная нагрузка Мт, мг | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,5 |
Таблица 3 - Метрологические характеристики модификаций весов XPR105/A, XSR105/A, XPR105DR/A, XSR105DU/A, XPR205/A, XPR205DR/A, XPR205DU/A, XSR205DU/A, XSR225DU/A, XPR205D5/A, XPR305D5/A_
| Наименование характеристики | Значение для модификаций | ||||||
| XPR105/A, XSR105/A | XPR105DR/A XSR105DU/A | XPR205/A | XPR205DR/A XPR205DU/A, XSR205DU/A | XSR225DU/A | XPR205D5/A | XPR305D5/A | |
| Класс точности по ГОСТ OIML R 761-2011 | I | ||||||
| Максимальная нагрузка Мах, г | 120 | 41/120 | 220 | 81/220 | 121/220 | 220 | 320 |
| Поверочный интервал, e, мг | 1 | ||||||
| Действительная цена деления d, мг | 0,01 | 0,01/0,1 | 0,01 | 0,01/0,1 | 0,01/0,1 | 0,05 | 0,05 |
| Число поверочных делений, n | 120000 | 120000 | 220000 | 220000 | 220000 | 220000 | 320000 |
| Пределы допускаемой погрешности при поверке в интервалах нагрузки (mPe) до 50000 e включ. св. 50000 e до 200000 е включ. св. 200000 е до Max включ. | ± 0,5 е ± 1,0 е ± 1,5 е | ||||||
| Повторяемость (размах), не более | lmPel | ||||||
| Диапазон уравновешивания тары | 100% Мах | ||||||
| Диапазон предварительного задания значения массы тары | 100% Мах | ||||||
| Минимальная нагрузка Мт, мг | 1 | 1 | 1 | 1 | 1 | 5 | 5 |
Таблица 4 - Метрологические характеристики модификаций весов XSR64/A, XSR104/A, XPR204/A, XSR204/A, XSR204DR/A, XPR304/A, XSR304/A
| Наименование характеристики | Значение для модификаций | ||||
| XSR64/A | XSR104/A | XPR204/A, XSR204/A | XSR204DR/A | XPR304/A, XSR304/A | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||||
| Максимальная нагрузка Мах, г | 61 | 120 | 220 | 81/220 | 320 |
| Поверочный интервал, е, мг | 1 | ||||
| Действительная цена деления d, мг | 0,1 | 0,1 | 0,1 | 0,1/1 | 0,1 |
| Число поверочных делений, n | 64000 | 120000 | 220000 | 220000 | 320000 |
| Пределы допускаемой погрешности при поверке в интервалах нагрузки (тре) до 50000 е включ. св. 50000 е до 200000 е включ. св. 200000 е до Max включ. | ± 0,5 е ± 1,0 е ± 1,5 е | ||||
| Повторяемость (размах), не более | 1тРе1 | ||||
| Диапазон уравновешивания тары | 100% Мах | ||||
| Диапазон предварительного задания значения массы тары | 100% Мах | ||||
| Минимальная нагрузка Мт, мг | 10 | ||||
| Наименование характеристики | Значение |
| Условия эксплуатации, °С температура (согласно 3.9.2.2 ГОСТ OIML R 76-1-2011) | от +10 до +30 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В • А, не более | 30 |
| Масса весов, кг, не более | 10,1 |
| Габаритные размеры весов, мм, не более - длина - ширина - высота | 195 485 292 |
наносится на маркировочный шильдик весов и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Взвешивающий модуль | - | 1 шт. |
| Модуль терминала | - | 1 шт. |
| Адаптер сетевого питания | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны единицы массы 1-го разряда по приказу Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель взвешивающего модуля в соответствии с рисунками 1а-1г.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам электронным лабораторным неавтоматического действия Excellence Analytical
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация фирмы «Мейкг-То^о GmbH»
| Зарегистрировано поверок | 1197 |
| Поверителей | 77 |
| Актуальность данных | 08.12.2024 |
