Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS, 75545-19

Назначение

Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS (далее - анализаторы) предназначены для измерения размеров частиц и гранулометрического анализа распределений частиц порошков, суспензий, эмульсий, аэрозолей и спреев.

Описание

Принцип действия анализаторов основан на измерении параметров углового рассеивания дифракционной картины направленного лазерного излучения, при его взаимодействии с частицами измеряемого образца.

Конструктивно анализаторы состоят из трех основных блоков: блока с источником лазерного излучения, оптического блока с системой фокусирующих линз и единого многоканального детектора, регистрирующего дифракционную картину; блока диспергирования образца, предназначенного для разделения крупных частиц и агломератов, а также для организации равномерной подачи диспергированного материала образца в перпендикулярно направленный лазерный луч. Конструкция анализаторов модульная. Конструкция анализатора предполагает смену прилагаемых к нему модулей диспергирования в зависимости от природы исследуемого образца, среды диспергирования (различные виды жидкостей, воздух), а также свойств исследуемого материала (магнитные частицы, агломераты, многокомпонентные эмульсии и т. д.).

Существуют следующие семейства модулей диспергирования (и их разновидности в виде конкретных моделей модулей диспергирования): RODOS и GRADIS предназначены для диспергирования сухих порошков в их исходном сухом состоянии; QUIXEL, SUCELL, CUVETTE и LIXELL - для диспергирования суспензий и эмульсий; SPRAYER - для диспергирования спреев; INHALER — для диспергирования аэрозолей; OASIS - универсальный комбинированный модуль диспергирования порошков, суспензий и эмульсий.

Модели анализаторов HELOS, MYTOS и MYTIS отличаются компоновкой, геометрическими размерами, возможностью автоматизации анализатора при сохранении общей концепции анализатора, его структуры, а также метода анализа. Модель анализатора MYTOS представляет собой неразборный комбинированный вариант универсального анализатора HELOS, соединенного в едином корпусе с модулем диспергирования сухих порошков под давлением сжатого воздуха RODOS. Модель MYTIS представляет собой дифракционный лазерный анализатор, в котором в едином неразборном корпусе скомбинированы анализатор HELOS с блоком диспергирования сухих порошков под действием гравитационных сил GRADIS. При этом универсальный анализатор HELOS предназначен для лабораторного использования, а комбинированные анализаторы MYTOS и MYTIS могут использоваться в запыленных производственных помещениях.

Типичные результаты измерений представляются в виде таблиц с указанием допустимых границ размеров частиц, ниже которых находится 10 % (x10), 50 % (x50), и 90 % (x90) частиц. По заказу могут быть установлены промежуточные значения 16 % (x16), 84 % (x84) или любые другие значения. Также с помощью программного обеспечения возможно графическое представление результатов в виде распределения по размерам частиц.

Управление работой анализатора и построение стандартных операций работы осуществляется под управлением собственного программного обеспечения, разработанного производителем анализаторов, которое позволяет управлять режимами работы, отображать результаты текущих измерений, результаты статистической обработки данных, диаграммы и графические изображения процесса измерения.

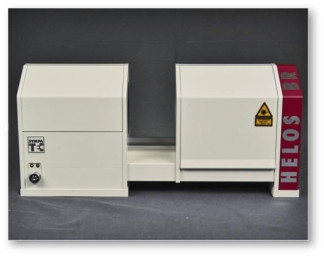

Фотография общего вида анализатора HELOS без модуля диспергирования представлена на рисунке 1. Фотография общего вида анализаторов MYTOS и MYTIS представлено на рисунке 2.

Рисунок 2 - Общий вид анализаторов MYTOS и MYTIS

Программное обеспечение

Все анализаторы оснащены программным обеспечением PAQXOS, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер. Лицензия на программное обеспечение хранится на USB-ключе.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Лист № 4 Всего листов 5

Продолжение таблицы 2_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 115-241-2018 «ГСИ. Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS. Методика поверки», утвержденному ФГУП «УНИИМ» 11 января 2019 г.

Основные средства поверки:

-    ГСО 10207-2013 (средний диаметр частиц от 600 до 700 мкм, относительная погрешность ±5 %);

-    ГСО 10042-2011 (средний диаметр частиц D50 от 0,3 до 0,4 мкм, относительная погрешность ±5 %);

-    ГСО 10582-2015 (средний диаметр частиц D10 от 160 до 195 мкм, относительная

Лист № 5 Всего листов 5

погрешность ±7 %, средний диаметр частиц D50 от 235 до 290 мкм, относительная погрешность ±5 %, средний диаметр частиц D90 от 360 до 440 мкм, относительная погрешность ±6 %);

-    ГСО 10573-2015 (средний диаметр частиц D10 от 1,5 до 3,2 мкм, относительная погрешность ±7 %, средний диаметр частиц D50 от 6 до 10 мкм, относительная погрешность ±5 %, средний диаметр частиц D90 от 12 до 17 мкм, относительная погрешность ±6 %);

-    ГСО 10576-2015 (средний диаметр частиц D10 от 13 до 18 мкм, относительная погрешность ±7 %, средний диаметр частиц D50 от 22 до 29 мкм, относительная. погрешность ±5 %, средний диаметр частиц D90 от 35 до 45 мкм, относительная погрешность ±6 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о

поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «SYMPATEC GmbH», Германия
